Die Drehmaschine CORMAK TORNADO 360x1250 VARIO ist mit einer Spindel D1-5 CAMLOCK und einer Spindelbohrung von 52 mm ausgestattet, wodurch das Spannfutter insbesondere bei der Bearbeitung schwererer und größerer Werkstücke steifer und stabiler befestigt wird als beim Standard D1-4. Der Spitzenabstand von 1250 mm ermöglicht das Drehen von Werkstücken mit einer Länge von bis zu 1000 mm bei Unterstützung durch den Reitstock. Der Motor mit 2,4 kW (400 V) bietet bei niedrigen Drehzahlen eine höhere Leistungsreserve und ein höheres Drehmoment als Motoren mit 1,5 kW.

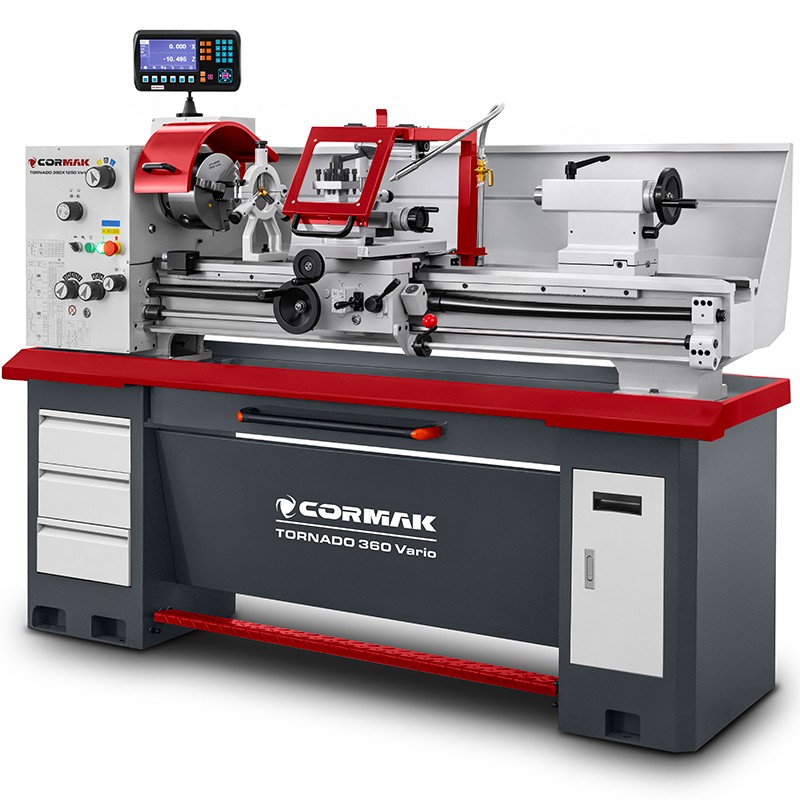

Die Universal-Drehmaschine CORMAK TORNADO 360x1250 VARIO ist eine professionelle konventionelle Drehmaschine für die Präzisionsbearbeitung von Metall in Produktionsbetrieben, Werkzeugbau und Instandhaltungswerkstätten. Die robuste Bauweise, der große Spannbereich von 1250 mm, der leistungsstarke Antrieb mit 2,4 kW sowie die Spindel mit Camlock-Spannfutter D1-5 garantieren hohe Steifigkeit, Stabilität und Wiederholgenauigkeit selbst bei anspruchsvollen Zerspanungsvorgängen.
Das Modell TORNADO 360x1250 VARIO wurde für Anwender entwickelt, die Zuverlässigkeit, Präzision und vielfältige technologische Möglichkeiten erwarten. Dank des großen Spindeldurchlasses, des umfangreichen Vorschub- und Gewindegetriebes sowie des gehärteten Maschinenbetts eignet sich die Maschine hervorragend zum Drehen von Wellen, Hülsen, Achsen, Maschinenbauteilen sowie Einzel- und Kleinserienteilen.
Die CORMAK-Metalldrehmaschine wurde für einen langjährigen Einsatz unter anspruchsvollen industriellen Bedingungen konstruiert. Jedes Maschinenelement trägt dazu bei, maximale Bearbeitungsgenauigkeit, hohe Systemsteifigkeit und komfortables Arbeiten für den Bediener zu gewährleisten.
Die Konstruktion der Drehmaschine basiert auf einem massiven Gusseisenkörper, dessen ausreichendes Gewicht und breite Führungen die bei der Bearbeitung entstehenden Vibrationen wirksam dämpfen. Die gehärteten und präzisionsgeschliffenen Führungsschienen behalten ihre Geometrie auch bei intensiver Nutzung bei, was sich direkt auf die Qualität der gefertigten Werkstücke auswirkt.

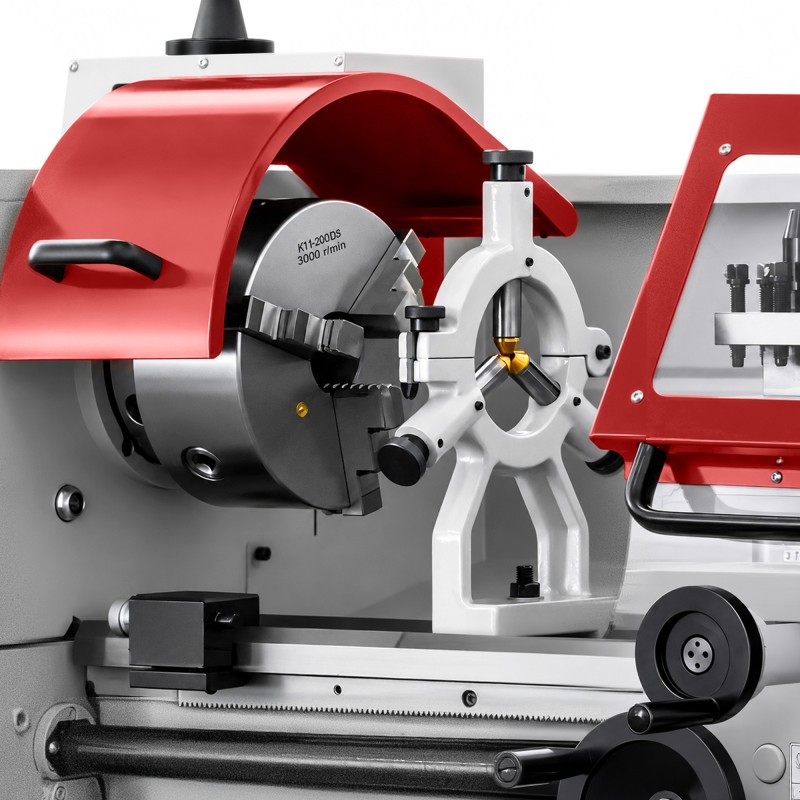

Die Spindel ist auf Präzisionslagern gelagert und mit einem Camlock-Aufsatz D1-5 ausgestattet, der eine schnelle Montage der Spannfutter sowie eine hohe Steifigkeit der Werkstückspannung gewährleistet. Die Spindelbohrung mit einem Durchmesser von 52 mm ermöglicht die Bearbeitung von Werkstoffen mit größeren Querschnitten und erweitert damit den Anwendungsbereich der Maschine.
Der 2,4-kW-Motor arbeitet mit einem langlebigen Antriebssystem zusammen und gewährleistet stabile Betriebsparameter sowohl beim Schrupp- als auch beim Fertigdrehen. Dank der umfangreichen Auswahl an Gewinden und Vorschüben lassen sich die passenden Einstellungen schnell und ohne komplizierte Konfiguration vornehmen.

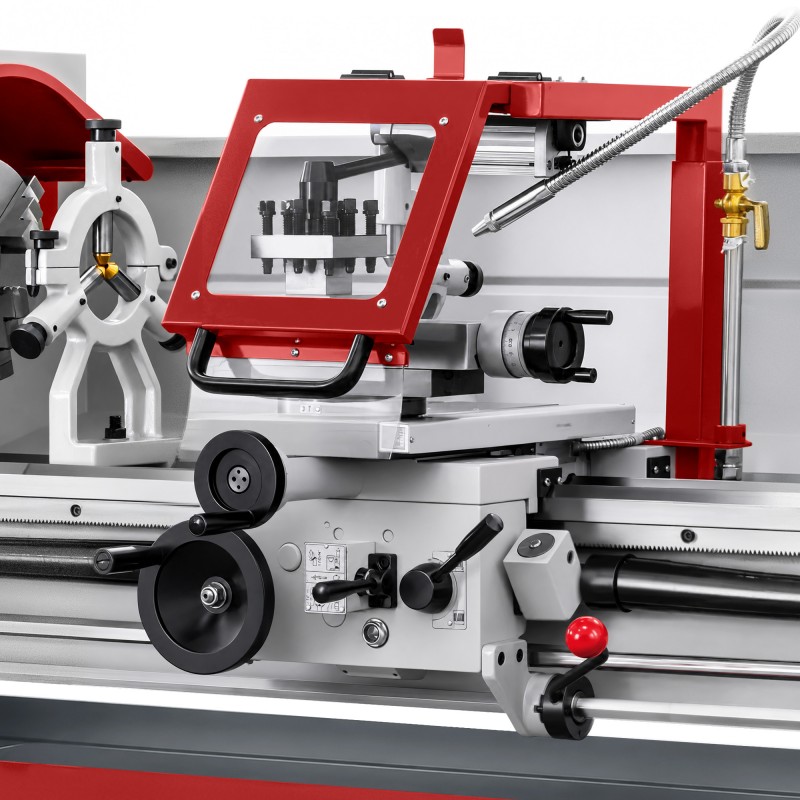

Die konventionelle Drehmaschine CORMAK TORNADO 360x1250 VARIO ermöglicht die Durchführung einer breiten Palette an Bearbeitungsvorgängen wie Außen- und Innendrehen, Plandrehen, Bohren, Aufbohren, Gewindeschneiden sowie die Bearbeitung von Kegeln. Die stabile Konstruktion und die präzise Führung der Schlitten gewährleisten eine hohe Maßwiederholgenauigkeit sowie eine hervorragende Oberflächenqualität der bearbeiteten Werkstücke.
Dank des breiten Bereichs an Vorschüben und Spindeldrehzahlen kann der Bediener die Parameter problemlos für die Bearbeitung von Baustahl, legiertem Stahl, Gusseisen, Aluminium, Messing und vielen anderen Werkstoffen auswählen.
Die Metalldrehmaschine CORMAK TORNADO 360x1250 VARIO findet Anwendung in:
| Drehdurchmesser über Bett | 360 mm |
| Drehdurchmesser über dem Querschlitten | 220 mm |
| Maximaler Spalt zwischen den Spannbacken | 1250 mm |
| Bettbreite | 205 mm |
| Max. Werkzeugabmessung | 16 × 16 mm |
| Spindelbohrung | 52 mm |
| Spindelkonus / Spannfutterbefestigung | MK6 / Camlock D5 |
| Drehzahlbereich | 70 – 2000 U/min |
| Anzahl und Bereich der metrischen Gewinde | (20) 0,25 – 5 mm |
| Anzahl und Bereich der Zollgewinde | (25) 4 – 60 TPI |
| Anzahl und Bereich der Längsvorschübe | (15) 0,05–0,5 mm/Umdrehung |
| Anzahl und Bereich der Quervorschübe | (15) 0,02–0,2 mm/Umdrehung |
| Max. Verfahrweg des Imak-Schlittens | 95 mm |
| Max. Verfahrweg des Querschlittens | 180 mm |

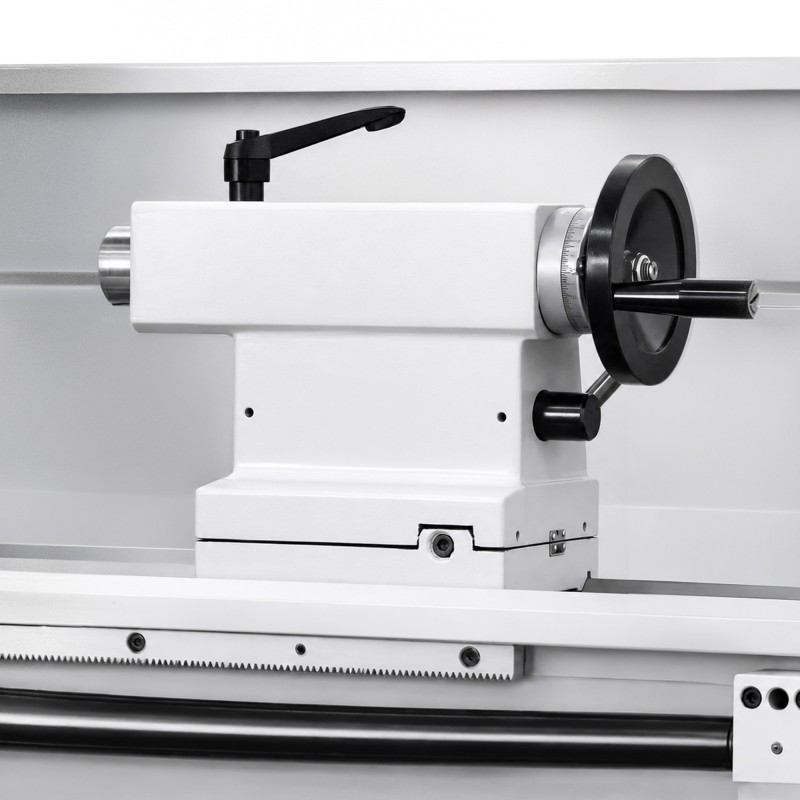

| Durchmesser der Reitstockhülse | 46 mm |
| Konus der Spindelhülsenbohrung | MK4 |
| Maximaler Hub der Spindelhülse | 100 mm |
| Leistung | 2,4 kW |
| Spannung | 400 V |
| Außenmaße (L × B × H) | 1930 × 850 × 1600 mm |
| Gewicht | 600 kg |
Entscheiden Sie sich für die Universal-Drehmaschine CORMAK TORNADO 360x1250 VARIO, wenn Sie eine Kombination aus hoher Präzision, robuster Bauweise und umfangreichen technologischen Möglichkeiten suchen. Es handelt sich um eine professionelle konventionelle Drehmaschine, die sich sowohl in der Einzel- als auch in der Serienfertigung bewährt und tagtäglich eine zuverlässige und effiziente Metallbearbeitung gewährleistet.
