Die Drehmaschine CORMAK TORNADO 360x1000 PLUS ist mit einer D1-5 CAMLOCK-Spindelnase sowie einer Spindelbohrung von 52 mm ausgestattet, was eine sicherere, steifere und stabilere Spannfutteraufnahme als kleinere Lösungen vom Typ D1-4 gewährleistet, insbesondere bei schwererer Bearbeitung und bei Arbeiten mit größeren Werkstücken. Die Hauptmotorleistung von 2,0/2,4 kW (400 V) gewährleistet eine größere Leistungsreserve als konkurrierende Modelle mit 1,5 kW, was sich in einer besseren Effizienz, einem stabileren Betrieb unter Last und einer effektiveren Bearbeitung von Stahl sowie legierten Werkstoffen widerspiegelt.

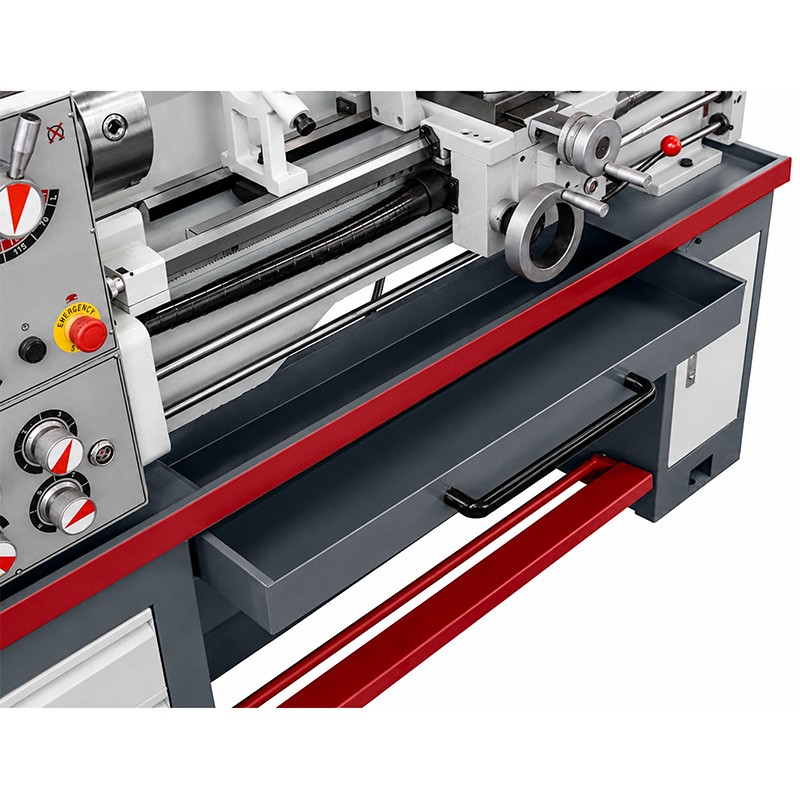

Konventionelle Universaldrehmaschine CORMAK TORNADO 360x1000 PLUS + Drehmeißel + mitlaufende Spitze
CORMAK TORNADO 360x1000 PLUS ist eine hochwertige Universaldrehmaschine für die präzise Metallbearbeitung. Dieses Modell zeichnet sich durch eine stabile Konstruktion, eine Digitalanzeige in zwei Achsen sowie eine umfangreiche Standardausstattung aus und eignet sich ideal sowohl für Produktionsbetriebe als auch für Werkzeugwerkstätten. Die Drehmaschine wurde mit Blick auf maximale Effizienz und Zuverlässigkeit bei einem breiten Spektrum an Drehanwendungen entwickelt.
Die wichtigsten Vorteile der Maschine
- Gehärtetes und geschliffenes Bett mit einer Breite von 188 mm – sorgt für Steifigkeit und minimiert Vibrationen während der Arbeit.
- Digitalanzeige in zwei Achsen – präzise Positionierung des Supports in X- und Z-Achse.
- Große Spindelbohrung von 52 mm – ermöglicht die Bearbeitung von Materialien mit größerem Durchmesser.
- Camlock D1-5-Spindel – stabile und sichere Spannfutteraufnahme.
- Motor 2,0 kW – passende Leistung für die Bearbeitung von Konstruktions- und legierten Werkstoffen.
- Erweitertes Vorschubgetriebe – 26 Bereiche für metrische Gewinde, 34 Bereiche für Zollgewinde, Drehen von Rechts- und Linksgewinden.
- Austauschbare Bettbrücke – Erhöhung des Drehdurchmessers auf 490 mm.
- Digitalanzeige und umfangreiche Standardausstattung – Satz Drehmeißel, mitlaufende Spitze MK4, 3-Backen- und 4-Backenfutter, Planscheibe.
Konstruktion und Technologie
- Drehmaschinenbett aus hochsteifem Gusseisen, gehärtet und geschliffen, mit austauschbarer Brücke zum Drehen von Werkstücken mit größeren Abmessungen.
- Werkzeughalter geeignet für Werkzeuge 20 × 20 mm – ermöglicht die Arbeit mit größeren Schneidwerkzeugen.
- Antriebssystem mit gehärteten und geschliffenen Zahnrädern – ruhiger und langlebiger Betrieb im gesamten Drehzahlbereich.
- Spindel auf Lagern mit erhöhter Lebensdauer gelagert und sorgt für hohe Rotationsgenauigkeit.
Präzision und Arbeitsleistung
- Digitalanzeige in zwei Achsen – schnelle und genaue Kontrolle der Werkzeugposition in Bezug auf das Werkstück.
- Drehen ohne Wechselräderwechsel – erleichtert die Maschinenkonfiguration und verkürzt die Rüstzeit.
- Integrierte Gewindelehre – präzise Nachbildung des Gewindegangs und erleichtert Gewindedrehoperationen.
- Einstellbare Überlastkupplung – Schutz vor Beschädigung der Mechanismen im Falle einer Überlastung.
Anwendung
Die konventionelle Drehmaschine CORMAK TORNADO 360x1000 PLUS findet Anwendung in:
- Industrie- und Produktionsbetrieben,
- Schlosserwerkstätten und Werkzeugräumen,
- Schulungszentren und Ausbildungswerkstätten,
- Instandhaltungsabteilungen und Prototypenwerkstätten.
Standardausstattung
- 3-Backenfutter 200 mm
- 4-Backenfutter
- Drehmeißelhalter 7Stk. + Wendeschneidplatten
- Mitlaufende Spitze MT4
- Planscheibe
- Feste und mitlaufende Lünette
- Mitlaufende Spitze MK4
- Satz mit 7 Drehmeißeln 20 × 20 mm
- 2-Achsen-Digitalanzeige
- Späneschublade und Werkzeugschublade
- Kühlsystem
Optionale Ausstattung*
- Schnellwechselsystem für Halterungen
- Schnellspann-Werkzeughalter
- Zusätzlicher Satz Drehmeißel und Wendeschneidplatten
Technische Daten:
| 3-Backenfutter |
200 mm |
| Maximaler Drehdurchmesser über Bett |
360 mm |
| Drehdurchmesser über Support |
225 mm |
| Drehdurchmesser in der Bettbrücke |
490 mm |
| Drehlänge zwischen festen Spitzen |
1000 mm |
| Spindelbohrung |
52 mm |
| Spindeldrehzahlen |
70–2000 U/min. (8 Bereiche) |
| Spindelnase |
D1-5 CAMLOCK |
| Spindelkonus |
MK6 |
| Bereich metrischer Gewinde |
(26) 0,4 – 7 mm |
| Bereich Zollgewinde |
(34) 4 – 56 TPI |
| Durchmesser der Reitstockpinole |
42mm |
| Pinolenhub des Reitstocks |
100 (0,04) mm |
| Leistung des Hauptmotors |
2,0/2,4 kW (400 V) |
| Abmessungen (L × B × H) |
1800 × 750 × 1650 mm |
| Gewicht |
760 kg (±2%) |
Wählen Sie die Universaldrehmaschine CORMAK TORNADO 360x1000 PLUS – eine präzise, robuste und umfangreich ausgestattete konventionelle Drehmaschine für die professionelle Metallbearbeitung. Bestellen Sie noch heute und erweitern Sie die Möglichkeiten Ihres Betriebs mit bewährter CORMAK-Technologie.
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und beinhaltet keine optionalen/zusätzlichen Ausstattungen, Installation, Transport oder Schulung — bitte kontaktieren Sie unseren Berater für weitere Details.
