Präzise Metalldrehmaschine TYTAN 210x520 VARIO 230V mit Spindeldrehzahlregelung über 6 Getriebestufen. Arbeitsparameter: Drehdurchmesser 210mm, Drehlänge 520mm, Motorleistung 750W bei 230V. Die Maschine ist für die Bearbeitung äußerer und innerer zylindrischer Flächen, zum Gewindeschneiden, Bohren, Senken und Reiben von Bohrungen bestimmt. Ideal für den Einsatz in kleinen Produktionsbetrieben, Werkstätten oder Garagen.

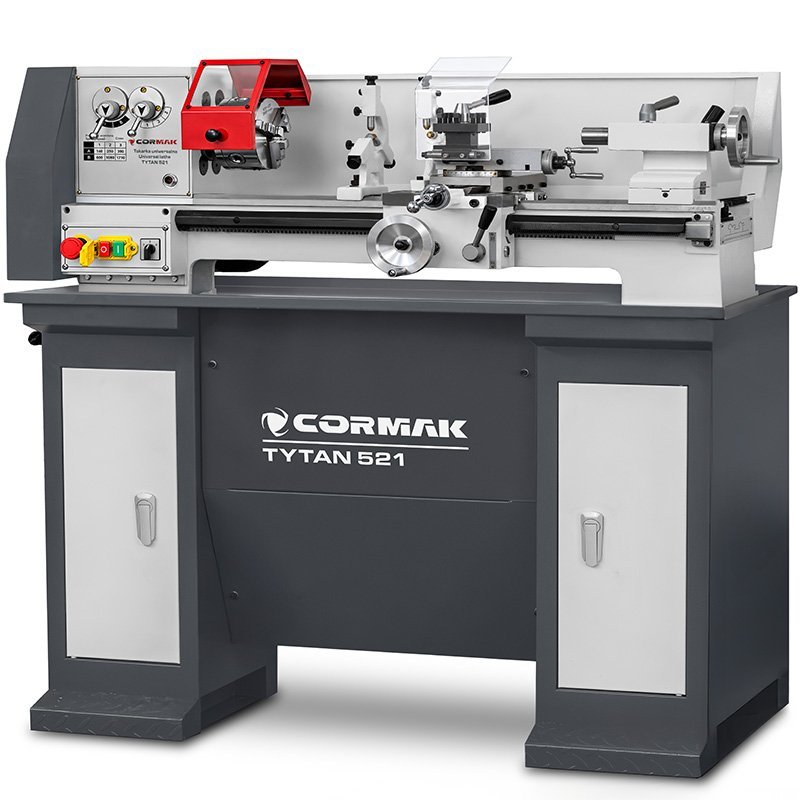

Konventionelle Universaldrehmaschine CORMAK TYTAN 210x520 + Drehmeißel ist eine professionelle Metalldrehmaschine für die präzise Bearbeitung von Bauteilen aus Stahl, Aluminium und anderen Konstruktionswerkstoffen. Die kompakte Bauweise, das robuste Maschinenbett und das 6-Gang-Getriebe gewährleisten einen stabilen Betrieb, hohe Genauigkeit und vielfältige Einsatzmöglichkeiten in Werkstätten, Werkzeugmachereien und kleinen Produktionsbetrieben.
Die Universaldrehmaschine CORMAK TYTAN 210x520 wurde für Anwender entwickelt, die eine zuverlässige Maschine für unterschiedliche Dreharbeiten benötigen. Die Konstruktion der Maschine ermöglicht sowohl einfache Werkstattarbeiten als auch anspruchsvollere Aufgaben in der Einzel- und Kleinserienfertigung.
Das eingesetzte 6-Gang-Getriebe ermöglicht dem Bediener eine einfache Anpassung der Spindeldrehzahl an den zu bearbeitenden Werkstoff und den jeweiligen Bearbeitungsvorgang. Der mechanische Gangwechsel gewährleistet einen stabilen Betrieb, hohe Langlebigkeit und eine effiziente Nutzung der Motorleistung beim Drehen.
Die Maschine ermöglicht die Durchführung eines breiten Spektrums an Bearbeitungsvorgängen:
Die Konstruktion der Drehmaschine basiert auf einem robusten Maschinenbett mit einer Breite von 125mm, das während der Bearbeitung die erforderliche Steifigkeit gewährleistet. Präzise gefertigte Führungen reduzieren die Entstehung von Vibrationen und tragen zu einer hohen Oberflächenqualität der bearbeiteten Werkstücke bei.
Das 6-Gang-Getriebe ermöglicht eine schnelle Anpassung der Arbeitsparameter an die jeweilige Aufgabe. Das mechanische Getriebesystem gewährleistet eine wirksame Drehmomentübertragung, einen stabilen Spindellauf und eine hohe Langlebigkeit des gesamten Antriebssystems.
Die Spindel mit MK3-Konus und 21mm Durchgangsbohrung gewährleistet eine sichere Werkstückaufnahme und einen breiten Einsatzbereich. Das umfangreiche Getriebesystem ermöglicht das Schneiden metrischer und zölliger Gewinde entsprechend den technologischen Anforderungen.
Die Kombination aus 6-Gang-Getriebe, präzisem Support und stabilem Reitstock ermöglicht eine hohe Maßgenauigkeit. Die Metalldrehmaschine CORMAK TYTAN eignet sich hervorragend für die Kleinserienfertigung, die Herstellung einzelner Werkstücke, die Reparatur von Maschinenteilen sowie für Werkzeugbauarbeiten, bei denen eine hohe Wiederholgenauigkeit erforderlich ist.
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
| TECHNISCHE DATEN | |
|---|---|
| Drehdurchmesser über Bett | 210mm |
| Drehdurchmesser über Querschlitten | 115mm |
| Spitzenweite | 520mm |
| Bettbreite | 125mm |
| Spindelstock | |
| Spindelbohrung | 21mm |
| Spindelkonus | MK3 |

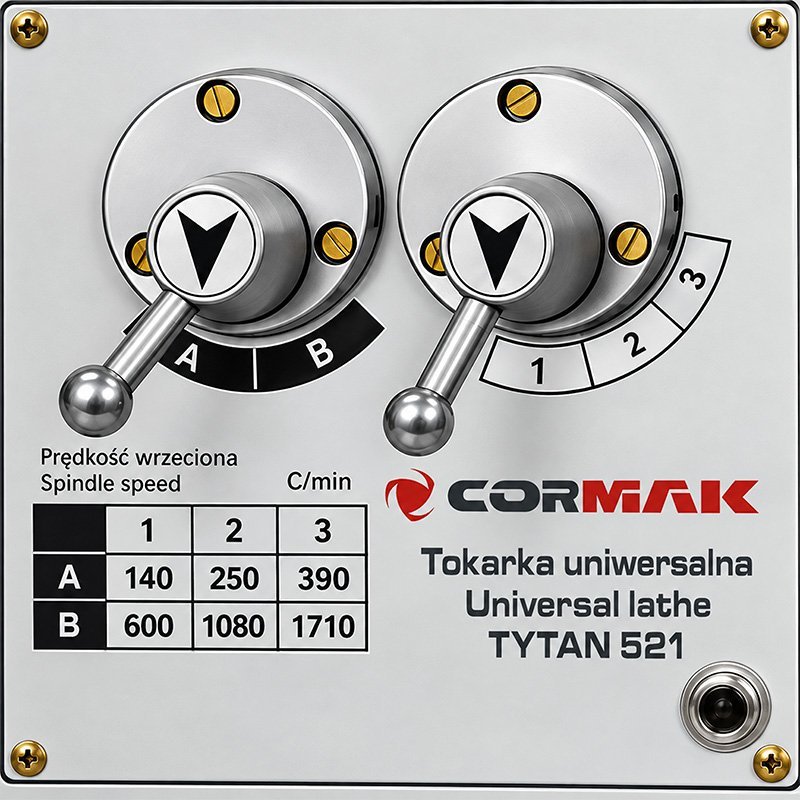

| Anzahl der Spindeldrehzahlen | 6 |
| Spindeldrehzahlbereich | 140–1.710U/min |
| Vorschub und Gewindeschneiden | |
| Anzahl metrischer Gewinde | 11 |
| Bereich metrischer Gewinde | 0,4-3mm |
| Anzahl zölliger Gewinde | 11 |
| Bereich zölliger Gewinde | 8-28 Gänge/Zoll |
| Längsvorschubbereich | 0,05-0,2mm/U |
| Kreuzsupport und Längssupport | |
| Werkzeughaltertyp | 4-fach |
| Maximaler Verfahrweg des Werkzeugschlittens | 70mm |
| Maximaler Verfahrweg des Quersupports | 115mm |
| Maximaler Verfahrweg des Längssupports | 460mm |

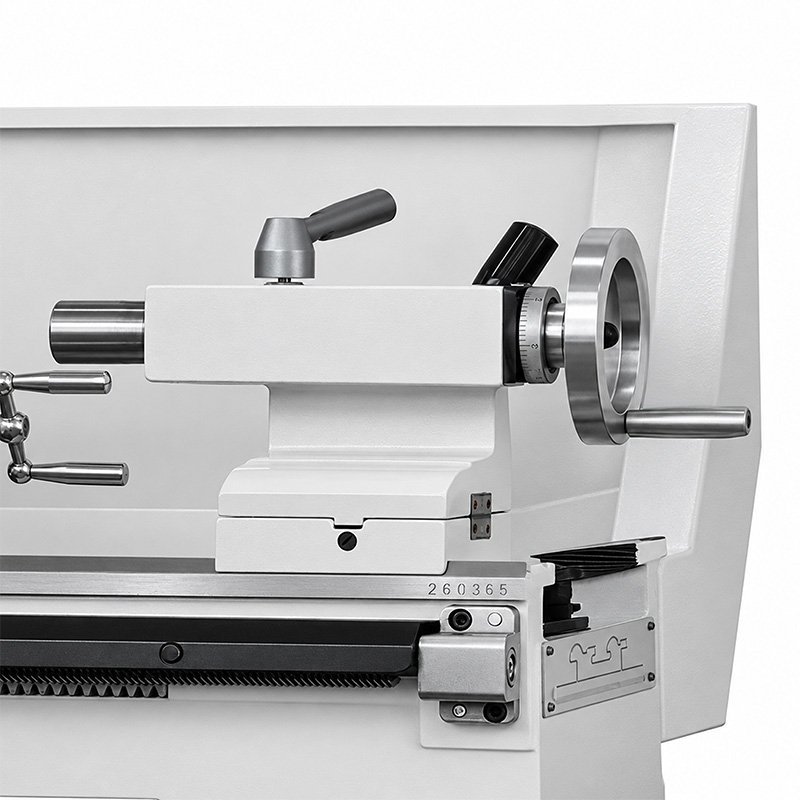

| Reitstock | |
| Pinolenweg des Reitstocks | 45mm |
| Konus der Reitstockpinole | MK2 |
| Hauptmotor S1/S6 | 750W/ 1000W / 230V / 1Ph / 50Hz |
| Abmessungen | |
| Länge | 1150mm |
| Breite | 580mm |
| Höhe | 1160mm |
| Gewicht | 120kg |
Die Universaldrehmaschine CORMAK TYTAN 210x520 + Drehmeißel ist eine robuste und funktionale konventionelle Drehmaschine für professionelle Anwender, die Präzision, Langlebigkeit und vielfältige Bearbeitungsmöglichkeiten erwarten. Entscheiden Sie sich für die bewährte Metalldrehmaschine CORMAK TYTAN 521 und statten Sie Ihren Arbeitsplatz mit einer zuverlässigen Lösung für die tägliche Arbeit aus.
