Innovative Lösungen für eine effiziente Bearbeitung: „Die Fräsmaschine FU1600 wurde für die effiziente Bearbeitung schwerer Werkstücke entwickelt. Ihr großer Tisch ermöglicht die präzise Umsetzung auch komplexer Projekte. Servomotorische Antriebe und Kugelgewindetriebe in jeder Achse gewährleisten Leistung und eine präzise Steuerung. Zusätzlich gehören ein universeller Schwenkkopf, Zentralschmierung und eine moderne LED-Leuchte zu den Ausstattungsmerkmalen, die die Bedienung erleichtern.“

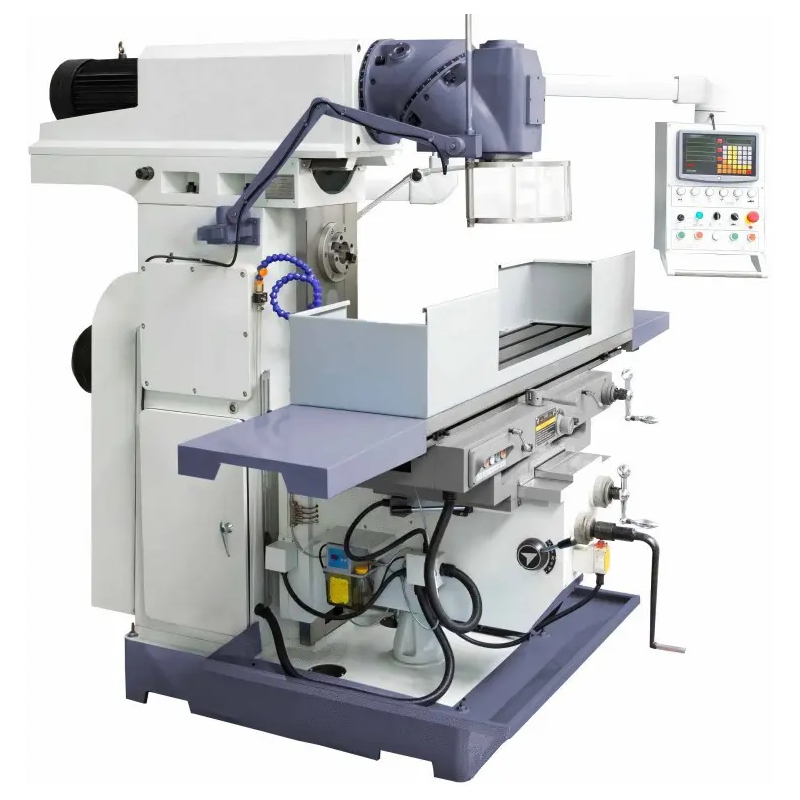

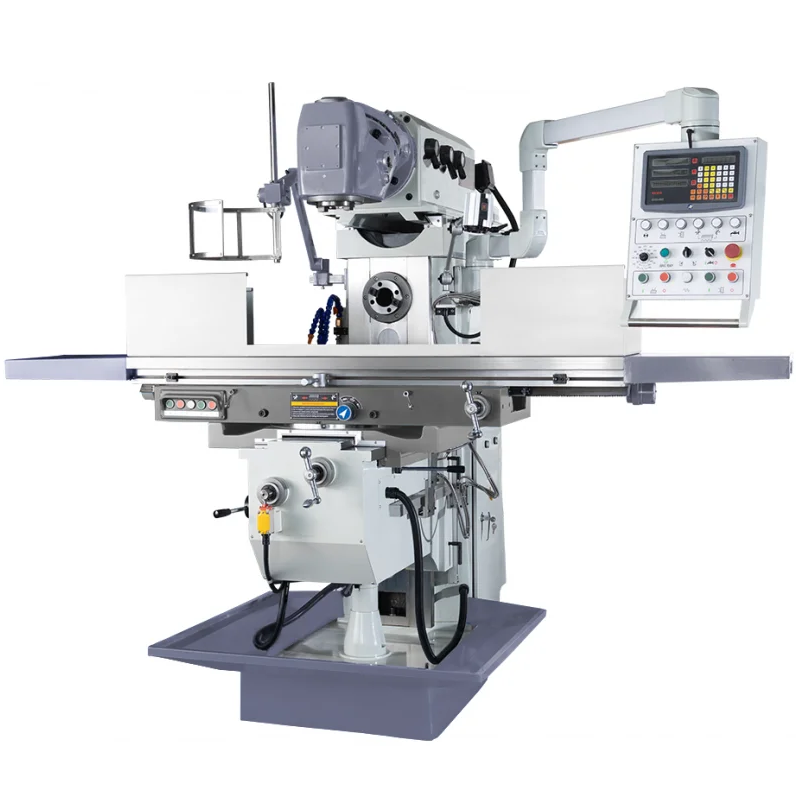

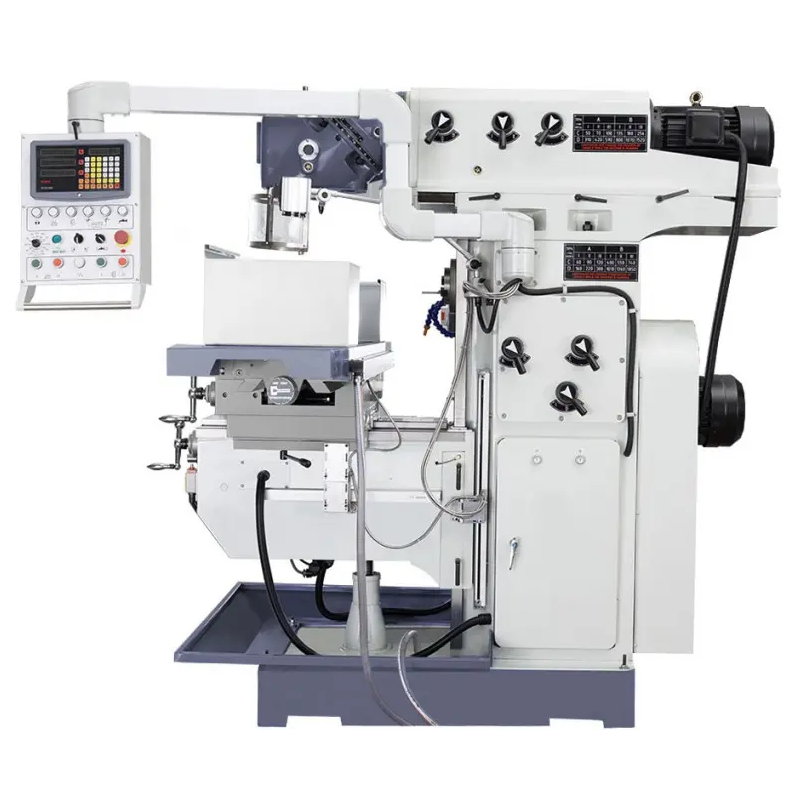

Konsolfräsmaschine FU1600 ist eine professionelle Universalfräsmaschine für Metall zur Bearbeitung großer und schwerer Werkstücke. Der Arbeitstisch mit 1600x500mm und einer Tragfähigkeit von 1.800kg, die Spindel ISO50 sowie der Hauptantrieb mit 7,5kW bieten geeignete Parameter für den intensiven Einsatz in Produktionsbetrieben, Werkzeugbaubetrieben und Instandhaltungsabteilungen.
Die FU1600 wurde als industrielle Konsolfräsmaschine für anspruchsvolle Zerspanungsprozesse entwickelt. Der Tisch mit den Abmessungen 1600x500mm und einer Tragfähigkeit von 1.800kg ermöglicht das stabile Spannen massiver Werkstücke und umfangreicher technologischer Vorrichtungen. Die Verfahrwege von 1200mm in der X-Achse, 700mm in der Y-Achse und 500mm in der Z-Achse bieten einen großen Positionierbereich gegenüber dem Werkzeug.
Das leise arbeitende Getriebe der vertikalen Spindel verwendet gehärtete und geschliffene Zahnräder, was einen stabilen Betrieb des Antriebsmechanismus unterstützt. Der universelle, in zwei Ebenen schwenkbare Fräskopf erweitert den Einstellbereich der Spindel und ermöglicht die Bearbeitung von Flächen, bei denen der Führungswinkel des Werkzeugs verändert werden muss.
Eine der wichtigsten Baugruppen der Maschine ist die Spindel mit ISO50-Kegel. Der Drehzahlbereich umfasst 27 Stufen von 30 bis 2.050U/min, wodurch die Drehzahlparameter an den Werkzeugdurchmesser, die Materialart und die jeweilige Bearbeitungsoperation angepasst werden können. Der Abstand von der Spindelaufnahme bis zur Tischoberfläche beträgt 50 - 550mm.
Der in zwei Ebenen schwenkbare Fräskopf ermöglicht eine Änderung der Werkzeugposition gegenüber dem zu bearbeitenden Werkstück. Die Kombination beider Schwenkrichtungen ermöglicht einen großen Bereich an Arbeitspositionen, sodass die Universalfräsmaschine FU1600 zum Fräsen von ebenen Flächen, Nuten und schräg angeordneten Flächen eingesetzt werden kann.
Die Vorschubgeschwindigkeit in den Achsen X und Y beträgt 10 - 1000mm/min, in der Z-Achse 5 - 500mm/min. Die Eilgänge erreichen 2540mm/min in den Achsen X und Y sowie 1700mm/min in der Z-Achse. Dadurch lassen sich Positionierbewegungen verkürzen und die Effizienz aufeinanderfolgender Bearbeitungsschritte erhöhen.
Die Fräsmaschine für Metall FU1600 ist für Produktionsbetriebe, Werkzeugbaubetriebe, Reparaturwerkstätten und Instandhaltungsabteilungen vorgesehen. Sie eignet sich für die Bearbeitung von Gehäusen, Platten, Konstruktionselementen und Maschinenteilen, insbesondere dort, wo eine hohe Tischtragfähigkeit, große Verfahrwege und die Möglichkeit zur Einstellung des Fräskopfes unter unterschiedlichen Winkeln erforderlich sind. Sie ist eine Lösung für Anwender, die eine schwere Industriefräsmaschine ISO50 für unterschiedliche Zerspanungsprozesse suchen.
| Technische Parameter | |
|---|---|
| Tischabmessungen | 1600x500mm |
| Tischtragfähigkeit | 1.800kg |
| Verfahrweg X-Achse | 1200mm |
| Verfahrweg Y-Achse | 700mm |
| Verfahrweg Z-Achse | 500mm |
| Drehzahlbereich | (27) 30 - 2.050U/min |
| Spindelaufnahme | ISO50 |
| Abstand von der Spindelaufnahme zur Tischoberfläche | 50 - 550mm |
| Schwenkkopf | 360° |
| Eilgang X-Achse | 2540mm/min |
| Eilgang Y-Achse | 2540mm/min |
| Eilgang Z-Achse | 1700mm/min |
| Vorschubgeschwindigkeit X-Achse | 10 - 1000mm/min |
| Vorschubgeschwindigkeit Y-Achse | 10 - 1.000mm/min |
| Vorschubgeschwindigkeit Z-Achse | 5 - 500mm/min |
| Leistung, Hauptantrieb | 7,5kW |
| Gesamtabmessungen | 2475x2260x2180mm |
| Gewicht | 5.000kg |
Die Ausstattungskonfiguration ermöglicht die Anpassung der Universalfräsmaschine FU1600 an die Anforderungen des jeweiligen technologischen Prozesses und die Organisation des Arbeitsplatzes.
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
Der Tisch mit einer Tragfähigkeit von 1.800kg, die ISO50-Spindel, der 7,5kW-Antrieb, die großen Achsverfahrwege und das Maschinengewicht von 5.000kg machen die FU1600 zu einer Maschine für anspruchsvolle industrielle Anwendungen. Kontaktieren Sie einen CORMAK-Berater, um die passende Ausstattungsvariante sowie die für die Werkstücke und den geplanten Fräsprozess geeignete Werkzeugausstattung auszuwählen.
