Die industrielle Universalfräsmaschine ist ein vielseitiges Werkzeug für Schwerindustrie, Handwerk, Werkzeugbau und Instandhaltung. Ihre massive und steife Konstruktion gewährleistet Stabilität auch bei anspruchsvollen Bearbeitungsaufgaben. Gehärtete Führungen und ein schwenkbarer Kopf ermöglichen präzises Fräsen in verschiedenen Winkeln. Der große Arbeitstisch mit 1500 x 360 mm und einer maximalen Belastung von 600 kg ermöglicht die Bearbeitung großer Werkstücke. Die serienmäßige SINO-Digitalanzeige für 3 Achsen erleichtert und optimiert den Arbeitsprozess.

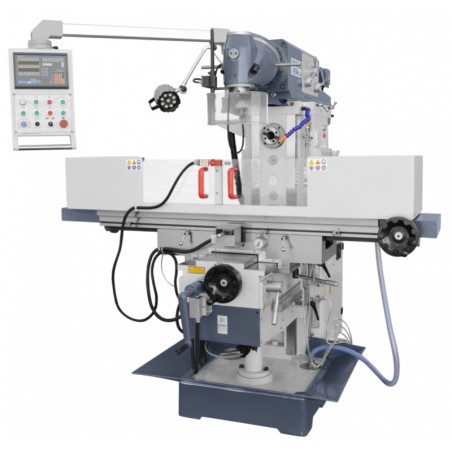

Universalfräsmaschine UWF120 ist eine professionelle Fräsmaschine für Metall zur präzisen Bearbeitung von Werkstücken aus Stahl, Gusseisen und Nichteisenmetallen. Der große Arbeitstisch mit 1500x320mm, der große Verfahrbereich sowie die Möglichkeit, mit vertikaler und horizontaler Spindel zu arbeiten, ermöglichen unterschiedliche Fräsarbeiten in der Einzel-, Kleinserien- und Werkstattfertigung.
Die UWF120 wurde für Anwender entwickelt, die von einer Universalfräsmaschine eine stabile Konstruktion, einen großen Einstellbereich und die Möglichkeit erwarten, unterschiedliche Bearbeitungsoperationen an einem Arbeitsplatz auszuführen. Das präzise arbeitende Spindelgetriebe sowie die geschliffenen und gehärteten Führungen unterstützen eine genaue Führung der Arbeitseinheiten und die Einhaltung geometrischer Parameter bei langfristigem Einsatz.
Ein wesentlicher Vorteil der Maschine ist die Möglichkeit, den Kopf durch die Kombination zweier Schwenkebenen in verschiedenen Winkeln einzustellen. Dadurch kann die Werkzeugposition an die Werkstückgeometrie angepasst und die Bearbeitung von Flächen durchgeführt werden, die bei einer klassischen Fräsmaschine eine zusätzliche Aufspannung oder eine Änderung der Werkstückposition erfordern würden.
Die Maschinenkonstruktion wurde auf die Anforderungen der professionellen Metallbearbeitung ausgelegt. Die steife Basis, massive Arbeitseinheiten sowie Führungen mit entsprechend bearbeiteten Oberflächen reduzieren den Einfluss von Vibrationen und Spiel auf den Bearbeitungsprozess. In der Praxis führt dies zu stabileren Fräsbedingungen und einer wiederholgenauen Werkzeugführung.
Der Drehzahlbereich der Vertikalspindel beträgt 45-1660U/min, der der Horizontalspindel 34-1320U/min.. Dadurch können die Bearbeitungsparameter an Werkzeugdurchmesser, Werkstoffart und erforderliche Leistung angepasst werden. Motoren mit einer Leistung von 2,2kW für die Vertikalspindel sowie 3kW für die Horizontalspindel ermöglichen die Ausführung typischer Fräsarbeiten in Werkstatt- und Industrieanwendungen.
Die Tischvorschübe im Bereich von 25-595mm/min ermöglichen die Anpassung der Arbeitsgeschwindigkeit an die jeweilige Fräsaufgabe. Der Abstand der Spindelstirnfläche zum Tisch von 90-430mm sowie der Abstand der Spindelachse zur Säule von 400-800mm bieten Flexibilität beim Einrichten von Werkstücken unterschiedlicher Höhe und Breite.
Drei T-Nuten mit einer Breite von 14mm und einem Abstand von 70mm ermöglichen die stabile Befestigung von Schraubstöcken, Spannvorrichtungen und zusätzlicher Werkzeugausrüstung. Dadurch kann die UWF120 als grundlegende Werkzeugmaschine in Betrieben eingesetzt werden, die Universalfräsmaschinen für wechselnde Produktionsaufgaben verwenden.
Die Universalfräsmaschine UWF120 findet Anwendung in Werkzeugbaubetrieben, mechanischen Werkstätten, Instandhaltungsabteilungen, Reparaturbetrieben sowie Unternehmen mit Einzel- und Kleinserienfertigung. Die Maschine kann zum Fräsen von Flächen, Nuten, schräg ausgerichteten Flächen sowie für weitere für industrielle Metallfräsmaschinen typische Bearbeitungsoperationen eingesetzt werden.
| Tischabmessungen | 1500x320mm |
| Tischverfahrweg X/Y/Z | 1000/320/340mm |
| Abstand der Spindelstirnfläche zum Tisch | 90-430mm |
| Abstand der Horizontalspindelachse zum Tisch | von -130 bis 300mm |
| Abstand der Spindelachse zur Säule | 400-800mm |
| Breite, Abstand und Anzahl der T-Nuten | 14mm / 70mm / 3Stk. |
| Spindeldrehzahlen | 45-1660(V-11)U/min 34-1320(H-12)U/min. |
| Tischvorschübe | 25-595mm/min (8) |
| Spindelkegel | ISO40 |
| Versorgungsspannung | 400V |
| Motorleistung | 2,2kW (V); 3kW (H) |
| Gewicht | 2100kg |
| Außenabmessungen (LxBxH) | 1630 x 1700 x 1950mm |
Der Ausstattungsumfang ermöglicht die Anpassung der Fräsmaschine UWF120 an die Anforderungen des jeweiligen technologischen Prozesses. Die Digitalanzeige unterstützt die Kontrolle der Achsposition, das Kühlsystem trägt zur Aufrechterhaltung geeigneter Bedingungen in der Schnittzone bei und die Zentralschmierung erleichtert den ordnungsgemäßen Betrieb der beweglichen Baugruppen.
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
Der große Tisch, die Möglichkeit, mit vertikaler und horizontaler Spindel zu arbeiten, der breite Drehzahlbereich sowie die umfangreichen Einstellmöglichkeiten des Kopfes machen das Modell UWF120 zu einer Lösung für Betriebe, die technologische Flexibilität benötigen. Die Maschine kann die Notwendigkeit reduzieren, Werkstücke zwischen verschiedenen Arbeitsplätzen zu transportieren, und die Ausführung unterschiedlicher Fräsaufgaben erleichtern.
Kontaktieren Sie einen CORMAK-Berater, um die passende Version der UWF120 sowie die geeignete Werkzeugausrüstung für die zu bearbeitenden Materialien, Werkstückgeometrien und geplanten Fräsoperationen auszuwählen.
