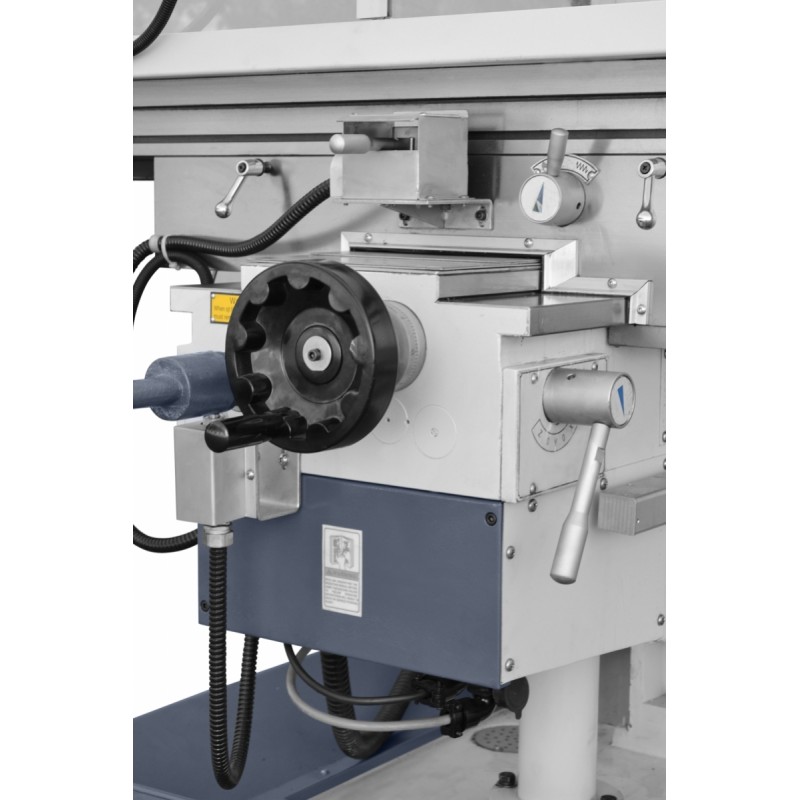

Die Universalfräsmaschine UWF 120 SERWO ist eine innovative Lösung für unterschiedliche Fräsarbeiten. Servomotoren für die X-, Y- und Z-Achse sowie der unabhängige Antrieb des Vertikalkopfes ermöglichen präzises Fräsen in verschiedenen Winkeln. Das Handrad zur präzisen Werkzeugpositionierung und die gleichmäßige Bewegung ermöglichen eine intuitive und effiziente Bedienung. Die solide, massive Konstruktion gewährleistet Stabilität auch bei anspruchsvollen Aufgaben und unterstützt eine lange Lebensdauer der Maschine.

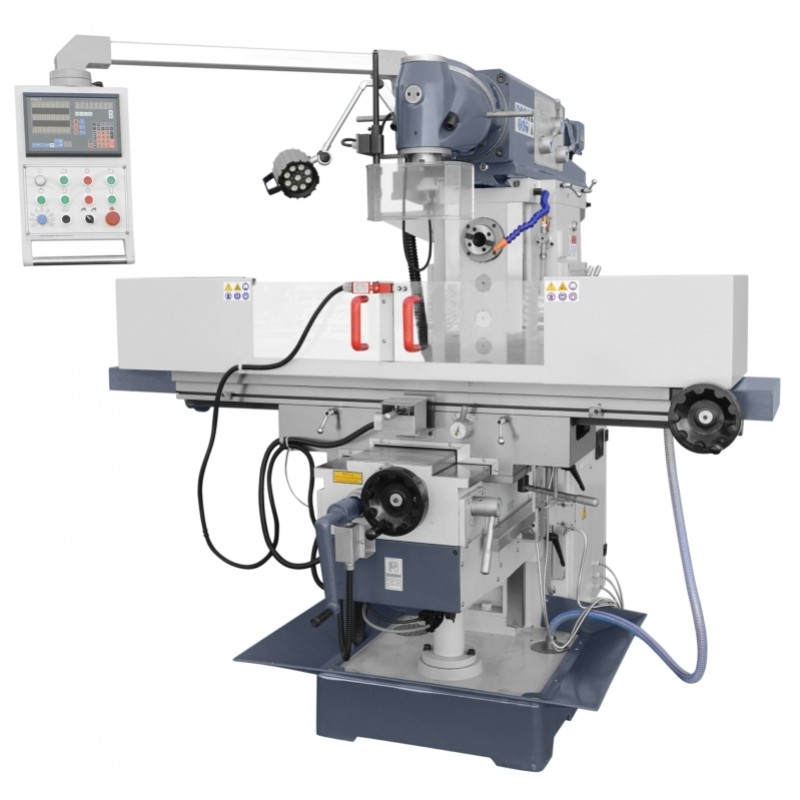

Universalfräsmaschine UWF120 SERWO ist eine industrielle Fräsmaschine für Metall, ausgestattet mit Servoantrieben der X-, Y- und Z-Achse sowie einem unabhängigen Antrieb des Vertikalkopfes. Die Konstruktion mit einem Gewicht von 2100kg, der Arbeitstisch mit 1500x320mm und der große Einstellbereich der Parameter ermöglichen präzise Fräsarbeiten in Werkzeugbaubetrieben, Produktionsbetrieben, Reparaturwerkstätten und Instandhaltungsabteilungen.
Das Modell UWF120 SERWO verbindet die klassische Konstruktion einer industriellen Universalfräsmaschine mit einem modernen Antriebssystem. Der Einsatz von Servoantrieben der X-, Y- und Z-Achse ermöglicht gleichmäßige und präzise Arbeitsbewegungen, verbessert die Kontrolle des Bearbeitungsprozesses und erleichtert die Anpassung der Parameter an Materialart, Werkstückgeometrie und verwendetes Werkzeug.
Der massive Maschinenkörper aus Gusseisen reduziert den Einfluss von Schwingungen während der Zerspanung, was sich direkt auf die Prozessstabilität und die Qualität der bearbeiteten Oberfläche auswirkt. Der unabhängige Antrieb des Vertikalkopfes erhöht die Funktionalität der Maschine und ermöglicht unterschiedliche Bearbeitungsoperationen ohne häufige Neukonfiguration des Arbeitsplatzes.
Die Maschinenkonstruktion basiert auf einem Gusseisenkörper, dessen Gewicht und Steifigkeit die Dämpfung von Schwingungen während der Bearbeitung unterstützen. Die eingesetzte Elektronik von Schneider Electric sowie das Servoantriebssystem steuern die grundlegenden Maschinenfunktionen und Arbeitsbewegungen. Das ergonomische Bedienfeld und die Digitalanzeige erleichtern dem Bediener die Kontrolle der Achspositionen und technologischen Einstellungen.
Die Drehzahl der Vertikalspindel beträgt 45-1660U/min., die der Horizontalspindel 34-1320U/min.. Dadurch lassen sich die Schnittparameter an Fräserdurchmesser, Materialart und Art der ausgeführten Bearbeitung anpassen. Die Motorleistung beträgt entsprechend 2,2kW für die Vertikalspindel sowie 3kW für die Horizontalspindel.
Der im Bereich von 25-595mm/min einstellbare Tischvorschub ermöglicht die Anpassung der Arbeitsgeschwindigkeit an die Anforderungen der Schrupp- und Schlichtbearbeitung. Die digitale 3-Achsen-Anzeige erleichtert die Kontrolle der Tischposition, reduziert das Risiko von Fehlern bei der manuellen Messung von Verfahrwegen und unterstützt die Wiederholgenauigkeit der Einstellungen.
Der Abstand der Spindelstirnfläche zum Tisch im Bereich von 90-430mm sowie der Abstand der Spindelachse zur Säule von 400-800mm ermöglichen die Anpassung des Arbeitsraums an unterschiedliche Werkstückabmessungen und die verwendete Werkzeugausrüstung. Dadurch kann die UWF120 SERWO als universelle Werkzeugmaschine in Betrieben eingesetzt werden, die ein breites Spektrum an Fräsaufgaben ausführen.
UWF120 SERWO ist für die professionelle Bearbeitung von Werkstücken aus Stahl, Gusseisen und Nichteisenmetallen vorgesehen. Sie eignet sich zum Fräsen von Flächen, Nuten, schräg ausgerichteten Flächen sowie für weitere typische Bearbeitungsoperationen industrieller Metallfräsmaschinen. Die Maschine eignet sich für Werkzeugbaubetriebe, mechanische Werkstätten, Produktionsunternehmen und Instandhaltungsabteilungen, die Universalität und präzise Positionierung benötigen.
| Tischabmessungen | 1500x320mm |
| Tischverfahrweg X/Y/Z | 1000/320/340mm |
| Abstand der Spindelstirnfläche zum Tisch | 90-430mm |
| Abstand der Horizontalspindelachse zum Tisch | von -130 bis 300mm |
| Abstand der Spindelachse zur Säule | 400-800mm |
| Breite, Abstand und Anzahl der T-Nuten | 14mm / 70mm / 3Stk. |
| Spindeldrehzahlen | 45-1660(V-11)U/min 34-1320(H-12)U/min. |
| Tischvorschübe | 25-595mm/min (8) |
| Spindelkegel | ISO40 |
| Versorgungsspannung | 400V |
| Motorleistung | 2,2kW (V); 3kW (H) |
| Gewicht | 2100kg |
| Außenabmessungen (LxBxH) | 1630 x 1700 x 1950mm |
Die Kombination aus Servoantrieben, digitaler 3-Achsen-Anzeige, massiver Konstruktion und zwei Spindelarbeitsbereichen macht die UWF120 SERWO zu einer Lösung für Anwender, die von einer Universalfräsmaschine für Metall präzise Positionierung, einen großen Arbeitsbereich sowie vielseitige Möglichkeiten zur Prozesskonfiguration erwarten.
Kontaktieren Sie einen CORMAK-Berater, um die Konfiguration der UWF120 SERWO und die passende Werkzeugausrüstung für die zu bearbeitenden Werkstücke, Materialien und die geplante Frästechnologie auszuwählen.
