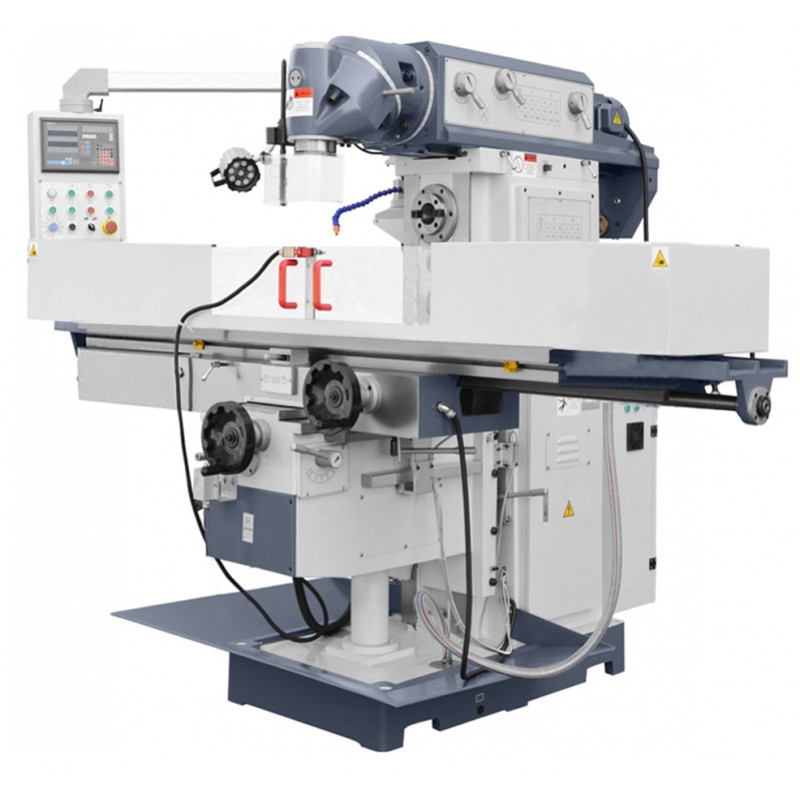

Universalfräsmaschine UWF 200 SERWO ist eine industrielle Fräsmaschine für Metall, die für die intensive Bearbeitung großformatiger Werkstücke ausgelegt ist. Der Arbeitstisch mit 2000x400mm, die Verfahrwege der X-/Y-/Z-Achsen von 1600x490x460mm sowie der Servoantrieb mit einem Drehmoment von 15Nm bieten vielseitige technologische Möglichkeiten in der Einzel-, Kleinserien- und Werkstattfertigung.
Die UWF 200 SERWO wurde für Betriebe entwickelt, die von einer Universalfräsmaschine einen großen Arbeitsbereich, hohe Konstruktionsstabilität sowie eine präzise Steuerung der Achsbewegungen verlangen. Der maximale Tischverfahrweg von 1600x490x460mm ermöglicht die Bearbeitung langer und schwerer Werkstücke und reduziert die Notwendigkeit, das Werkstück zwischen aufeinanderfolgenden Bearbeitungsschritten häufig neu zu positionieren.
Der eingesetzte Servomotor mit 15Nm unterstützt eine gleichmäßige Tischbewegung und eine präzise Positionierung während der Bearbeitung. Der Vorschubbereich der X-/Y-/Z-Achsen von jeweils 30-750 / 20-500 / 15-375mm/min ermöglicht die Anpassung der Arbeitsgeschwindigkeit an die Art des Fräsvorgangs, den Werkstoff und das verwendete Werkzeug.

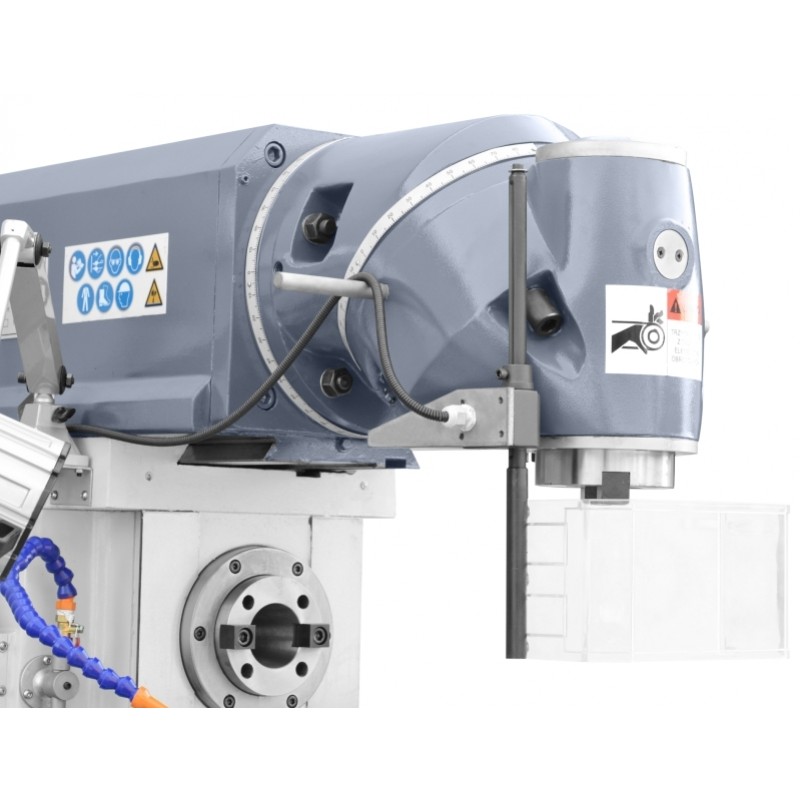

Eines der wichtigsten Konstruktionselemente ist der um 360° schwenkbare Kopf, mit dem sich das Werkzeug frei zur zu bearbeitenden Oberfläche ausrichten lässt. Diese Lösung erhöht die Flexibilität des Bearbeitungsprozesses und ermöglicht Arbeiten in verschiedenen Winkeln, ohne dass das Werkstück jedes Mal neu gespannt werden muss.
Die Elektronik von Schneider Electric und die SERVO-Antriebe steuern die grundlegenden Maschinenfunktionen und sorgen für eine stabile Achsführung. Das Bedienfeld wurde für einen schnellen Zugriff auf die Arbeitsparameter konzipiert, während die große Tischfläche dem Bediener die Einrichtung eines umfangreichen Bearbeitungsarbeitsplatzes ermöglicht.
Die Fräsmaschine verwendet die Spindelaufnahme 7:24 ISO50 sowohl in horizontaler als auch in vertikaler Anordnung. Diese Lösung ermöglicht den Einsatz von Werkzeugaufnahmen für schwerere industrielle Anwendungen. Der Drehzahlbereich beträgt 60-1750U/min für die Vertikalspindel sowie 60-1800U/min für die Horizontalspindel bei 12 Drehzahlstufen.

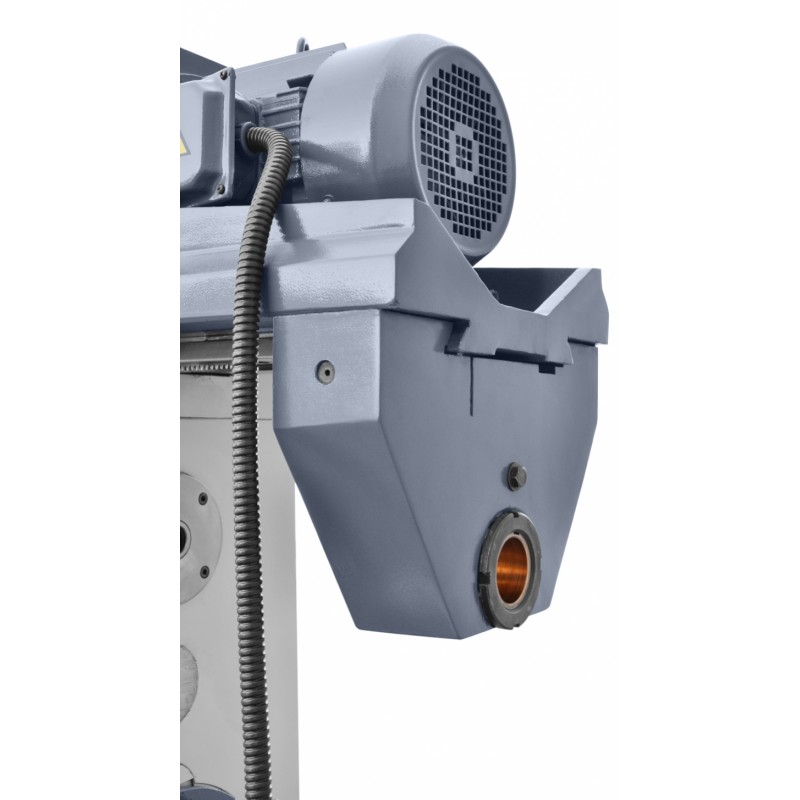

Der Horizontalmotor mit einer Leistung von 7,5kW und der Vertikalmotor mit 5kW ermöglichen die Anpassung der Bearbeitung an die Werkstückgeometrie und die Art des ausgeführten Arbeitsgangs. Dadurch kann die UWF 200 SERWO für die Schruppbearbeitung, das Fräsen von Flächen und Nuten sowie für Werkstücke eingesetzt werden, die eine Bearbeitung aus verschiedenen Richtungen erfordern.
Das Maschinengewicht von 4500kg sorgt für eine entsprechend stabile konstruktive Basis während der Zerspanung. Der Abstand der Spindel zur Tischoberfläche von 196-656mm sowie der Abstand der Horizontalspindel zum Tisch von 20-480mm ermöglichen die Anpassung des Arbeitsraums an unterschiedliche Werkstückhöhen und Werkzeugkonfigurationen.
Der Auslegerverfahrweg von 550mm erweitert zusätzlich die Möglichkeiten zur Positionierung des Kopfes gegenüber dem zu bearbeitenden Werkstück. In der Praxis bedeutet dies mehr Freiheit bei der Gestaltung des technologischen Prozesses und eine geringere Anzahl zusätzlicher vorbereitender Arbeitsschritte.
Die Universalfräsmaschine UWF 200 SERWO wird in Produktionsbetrieben, Werkzeugbaubetrieben, Reparaturwerkstätten, Unternehmen zur Herstellung von Maschinenteilen sowie in Instandhaltungsabteilungen eingesetzt. Sie eignet sich überall dort, wo Universalfräsmaschinen große Verfahrwege, hohe Stabilität sowie die Möglichkeit zur vertikalen und horizontalen Bearbeitung miteinander verbinden müssen.
| TISCHABMESSUNGEN | 2000x400mm |
| MAX. TISCHVERFAHRWEG (XYZ) | 1600x490x460mm |
| TISCHVORSCHUB (XYZ) | 30-750/20-500/15-375mm/min |
| SPINDELAUFNAHME | 7:24 ISO50 (H) 7:24 ISO 50(V) |
| AUSLEGERVERFAHRWEG | 550mm |
| ABSTAND DER SPINDEL ZUR TISCHOBERFLÄCHE | 196-656mm |
| ABSTAND DER HORIZONTALSPINDEL ZUM TISCH | 20-480mm |
| SPINDELDREHZAHL | (12) 60-1750(V) 60-1800(H)U/min. |
| LEISTUNG HORIZONTALMOTOR | 7,5kW |
| LEISTUNG VERTIKALMOTOR | 5kW |
| SERVOMOTOR | 15Nm |
| ABMESSUNGEN | 1860x2500x2000mm |
| GEWICHT | 4500kg |
Die Kombination aus großem Tisch, ISO50-Spindeln, Servoantrieb, hoher Leistung und einem um 360° schwenkbaren Kopf macht die UWF 200 SERWO für Betriebe geeignet, die eine hohe technologische Flexibilität benötigen. Diese Fräsmaschine für Metall eignet sich für die Bearbeitung größerer Werkstücke sowie für Prozesse, bei denen ein großer Einstellbereich und eine stabile Konstruktion entscheidend sind.
Kontaktieren Sie einen CORMAK-Berater, um die Konfiguration der UWF 200 SERWO sowie die Werkzeugausstattung auf die zu bearbeitenden Materialien, Werkstückabmessungen und die geplante Frästechnologie abzustimmen.
