CORMAK ZX7016 ist eine vielseitige Fräs- und Bohrmaschine, die kompakte Abmessungen mit umfangreicher Funktionalität verbindet. Sie wurde für die Anforderungen anspruchsvoller Heimwerker entwickelt und eignet sich hervorragend für die präzise Metallbearbeitung. Dank der Spindel mit MK2-Konus bietet die Maschine eine außergewöhnliche Stabilität und Arbeitsgenauigkeit. Die digitale Anzeige des Pinolenhubs ermöglicht zudem eine vollständige Kontrolle des Bearbeitungsprozesses und sorgt für wiederholgenaue, präzise Ergebnisse – sowohl in der Heimwerkstatt als auch zur Unterstützung von Produktionsprozessen.

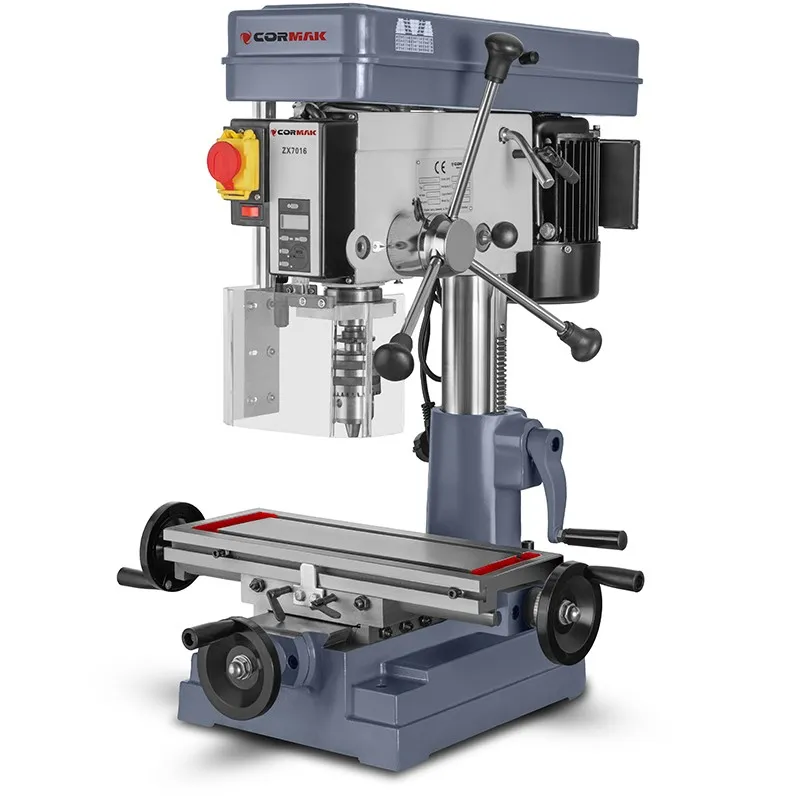

Die Fräs- und Bohrmaschine CORMAK ZX7016 230V ermöglicht das Bohren und Fräsen von Metallwerkstücken an einem einzigen Arbeitsplatz. Der integrierte Kreuztisch, die digitale Tiefenanzeige und die Spindel mit Präzisionskugellagern erleichtern die Kontrolle des Bearbeitungsprozesses.
Diese Tisch-Bohr- und Fräsmaschine kombiniert die Positionierung des Werkstücks in der X- und Y-Achse mit einer Höhenverstellung der Spindel. Die einphasige Stromversorgung mit 230V / 50Hz ermöglicht den Einsatz der Maschine in Werkstätten, die über eine Elektroinstallation mit diesen Anschlusswerten verfügen.

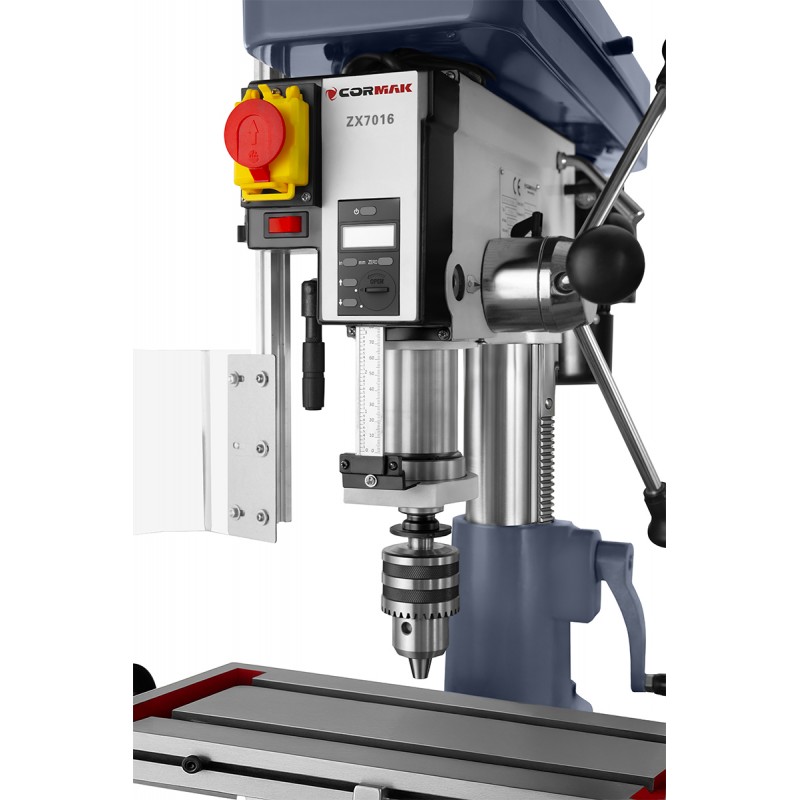

Die auf Präzisionskugellagern gelagerte Spindel gewährleistet eine stabile Werkzeugführung. Die durchgehende Spindel mit Gewinde ermöglicht die Befestigung von Bearbeitungsköpfen, während der MK2-Konus die Auswahl kompatibler Werkzeugaufnahmen und Zubehörteile erlaubt. Als Antrieb dient ein Motor mit einer Leistung von S1/S6: 0,55kW / 0,75kW.
Der massive Arbeitstisch ist ein integraler Bestandteil der Maschine. Die Verfahrwege von 230mm in der X-Achse und 115mm in der Y-Achse ermöglichen die Positionierung des Werkstücks gegenüber dem Werkzeug. Die T-Nuten dienen zur Befestigung von Spannvorrichtungen, einschließlich eines optionalen Schraubstocks.

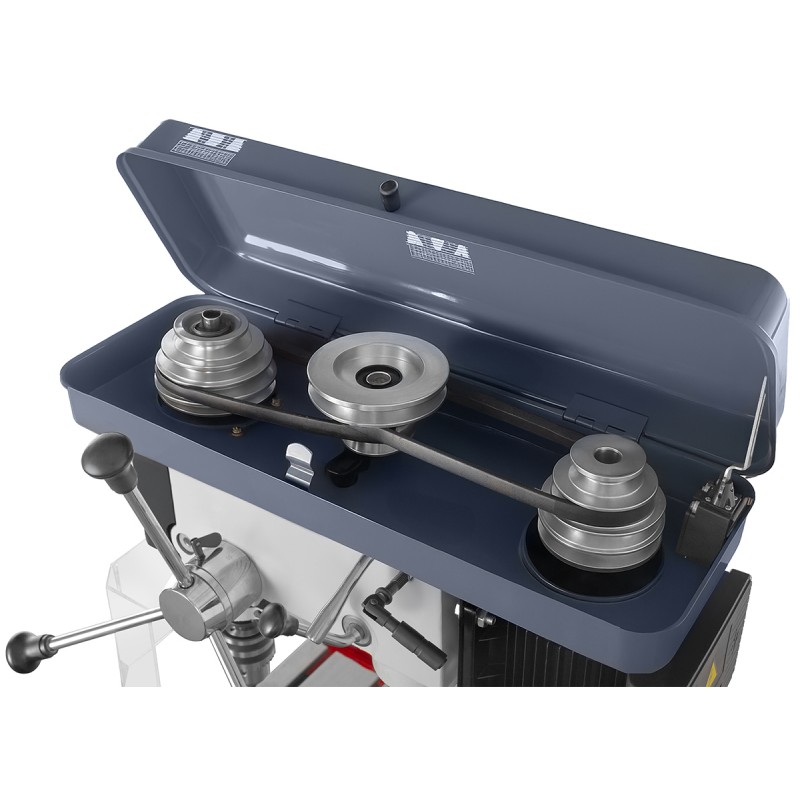

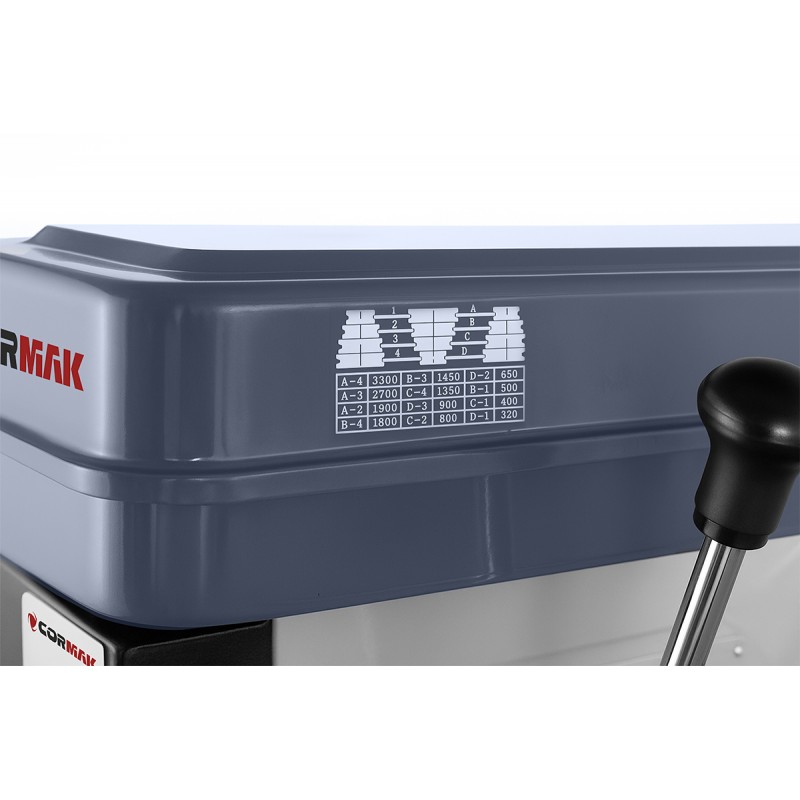

Die Fräs- und Bohrmaschine für Metall ZX7016 bietet 12 Spindeldrehzahlen von 320 bis 3.300U/min. Dadurch lässt sich die Drehzahl an den Werkstoff, den Werkzeugdurchmesser und die Art der Bearbeitung anpassen. Der Pinolenhub von 80mm sowie der einstellbare Abstand zwischen Spindelende und Tisch erleichtern die Anpassung des Arbeitsbereichs.
Das Modell eignet sich zum Bohren von Löchern, Fräsen von Nuten und Bearbeiten von Oberflächen in mechanischen Werkstätten, Instandhaltungsabteilungen und Werkstätten für die Einzelteilfertigung. Die Fräs- und Bohrmaschine mit 230V ermöglicht die Durchführung verschiedener Bearbeitungsvorgänge, ohne das Werkstück zwischen separaten Maschinen transportieren zu müssen.

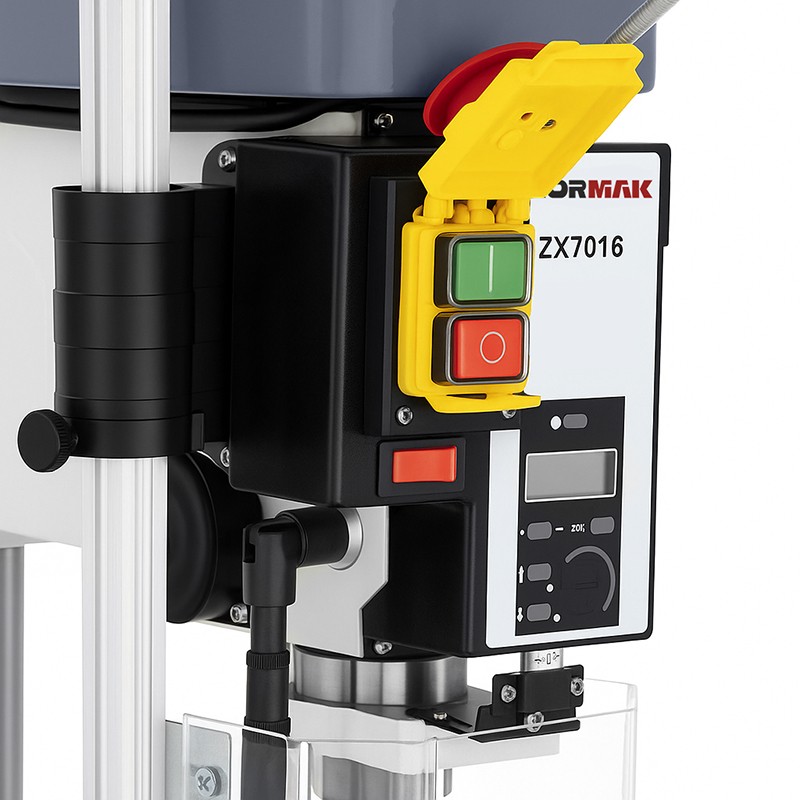

Die Maschine verfügt über eine CE-Kennzeichnung und eine EG-Konformitätserklärung. Das Bedienfeld und die Sicherheitseinrichtungen erfüllen die Anforderungen des Arbeitsschutzes. Die Schutzabdeckungen der Spindel und des Getriebes sind mit einem Mikroschalter ausgestattet, und der Sicherheitsschalter besitzt die Schutzart IP54.
| Maximaler Bohrdurchmesser | 16mm |
|---|---|
| Maximaler Planfräsdurchmesser | 40mm |
| Maximaler Schaftfräserdurchmesser | 10mm |
| Säulendurchmesser | 70mm |
| Spindelhub | 80mm |
| Abstand zwischen Spindelachse und Säulenoberfläche | 182mm |
| Maximaler Abstand zwischen Spindelende und Tisch | 360mm |
| Spindelkonus | Morsekonus MT2 |
| Spindeldrehzahlbereich | 300–2.870U/min |
| Anzahl der Spindeldrehzahlstufen | 12 |
| Abmessungen der Tischoberfläche | 420 × 152mm |
| Tischverfahrweg | 230 × 120mm |
| Gesamthöhe | 900mm |
| Leistung des Hauptmotors | 550W |
| Brutto-/Nettogewicht | 80/75kg |
| Abmessungen der Kartonverpackung | 88 × 62 × 86cm |
Hinweis: Die angegebenen Betriebsparameter sind Richtwerte und können je nach Art des zu bearbeitenden Werkstoffs, dem eingesetzten Werkzeug und dessen technischem Zustand (z. B. Verschleißgrad oder Abstumpfung) variieren.
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
Entscheiden Sie sich für die Fräs- und Bohrmaschine CORMAK ZX7016 230V und kontaktieren Sie einen CORMAK-Berater, um das passende Zubehör für Ihre geplanten Bearbeitungsvorgänge auszuwählen.
▶
▶
