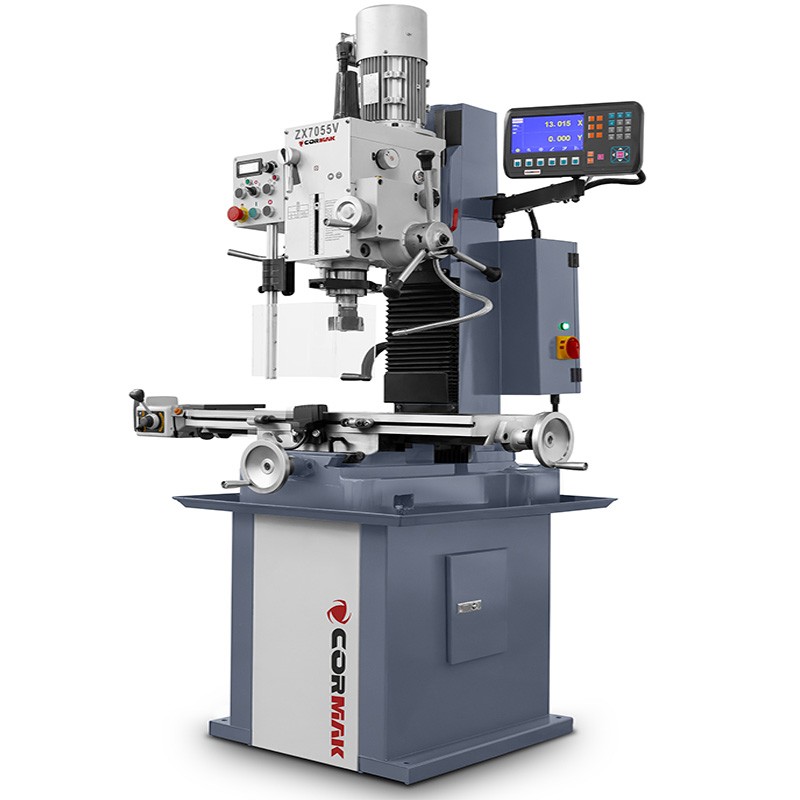

Fräs- und Bohrmaschine CORMAK ZX 7055 VARIO

Fräs- und Bohrmaschine ZX 7055 VARIO der Marke CORMAK ist eine leistungsfähige Universalfräsmaschine zum Bohren, Fräsen und Gewindeschneiden in Stahl und Gusseisen. Die massive Gusskonstruktion und die stufenlos regelbare Spindeldrehzahl in zwei Bereichen gewährleisten eine gleichbleibend hohe Präzision bei der Einzel- und Kleinserienfertigung.

Die wichtigsten Vorteile der Maschine

• Steifer Maschinenfuß und stabile Säule aus Gusseisen – hohe Stabilität bei der Bearbeitung anspruchsvoller Werkstücke, geringere Vibrationen und längere Werkzeugstandzeiten.
• Stufenlose Spindeldrehzahlregelung in 2 Bereichen: 75–438U/min (niedriger Drehzahlbereich) und 438–2.500U/min (hoher Drehzahlbereich) – optimale Anpassung der Schnittparameter an Werkzeugdurchmesser und Werkstoff.
• Automatischer Spindelvorschub – gleichmäßiger Spanabtrag und geringeres Risiko eines Bohrerbruchs bei tiefen Bohrungen.
• Gewindeschneidfunktion – nach Erreichen der eingestellten Gewindetiefe schaltet die Spindel automatisch in den Rücklauf.
• Geschliffene Zahnräder – geräuscharmer Getriebelauf und stabiles Drehmoment an der Spindel.
• Schwalbenschwanzführungen an den Achsen – präzise Tischbewegungen und zuverlässige Führungsgeometrie.
• Schwenkbarer Kopf ±90° mit Höhenverstellung – einfaches Anfasen, Herstellen von Hinterschneidungen und Ausführen von Winkelbearbeitungen.
• Links-/Rechtslauf – sicheres Gewindeschneiden und Zurückziehen des Werkzeugs.
• Leistungsfähiges Kühlsystem, das die bei der Bearbeitung entstehende Wärme wirksam abführt, eine Überhitzung von Werkzeug und Werkstück verhindert und dadurch die Bearbeitungspräzision sowie die Standzeit der Zerspanungswerkzeuge erhöht.

Aufbau und Technologie

Das Herzstück der Maschine bildet ein schwerer Gusskörper aus Gusseisen mit breiten Führungen, der Durchbiegungen beim Stirn- und Walzenstirnfräsen minimiert. Der massive Kreuztisch mit großer Arbeitsfläche verfügt über eine präzisionsgeschliffene Oberfläche, die eine ebene Werkstückauflage gewährleistet. Die Spindel mit MK4-Konus wird von einem Motor mit S1/S6 1,5/1,8kW und stufenloser Drehzahlregelung angetrieben. Das integrierte Kühlsystem stabilisiert die Temperatur in der Schnittzone und verbessert die Oberflächenqualität.

Präzision und Bearbeitungsleistung

Die Kombination aus geschliffenen Getriebekomponenten und stabilen Führungen gewährleistet eine hohe Maßwiederholgenauigkeit und glatte Oberflächen. Der automatische Spindelvorschub und die zwei Drehzahlbereiche ermöglichen die Einstellung stabiler Bearbeitungsparameter für Bohrungen in Stahl bis Ø32mm und Gusseisen bis Ø45mm sowie für das Stirnfräsen bis Ø80mm und das Walzenstirnfräsen bis Ø28mm. Die ergonomische Höhenverstellung des Kopfes verkürzt die Umrüstzeiten sowohl bei der Großserien- als auch bei der Einzelstückbearbeitung.

Anwendungsbereiche

Die ZX 7055 VARIO empfiehlt sich für Werkzeugbauabteilungen, Instandhaltungsbetriebe, Schlossereien und die Kleinserienfertigung, bei denen eine vielseitige Bohr- und Fräsmaschine benötigt wird, die Bohren, Fräsen, Senken und Gewindeschneiden in einer Maschine vereint.

Standardausstattung

• stufenlose Spindeldrehzahlregelung,
• Höhenverstellung des Spindelkopfes mit Elektromotor,
• Kühlsystem.

Optionale Ausstattung*

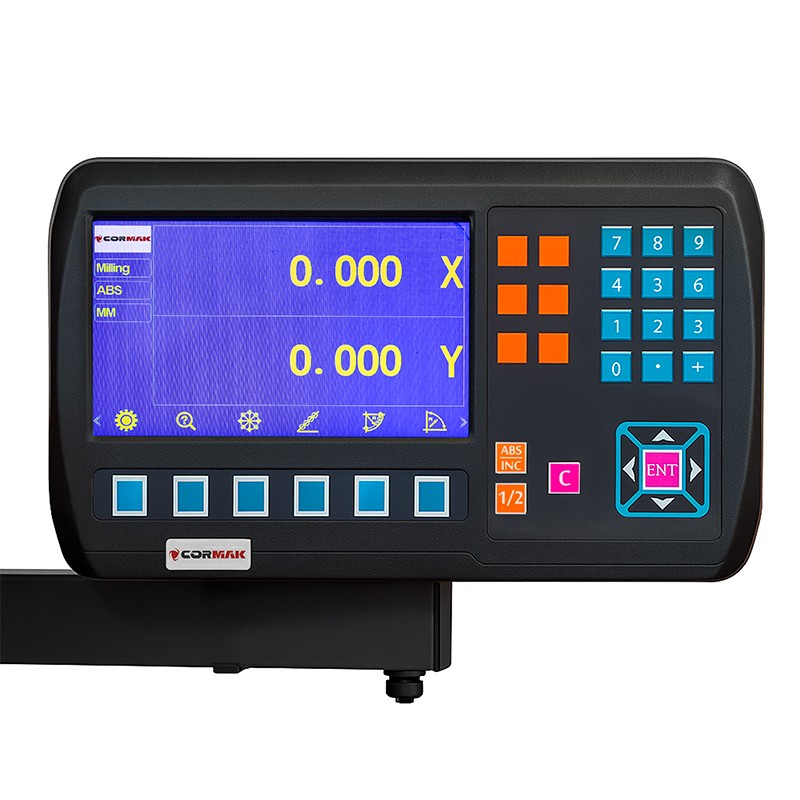

• 2-Achsen-Digitalanzeige,

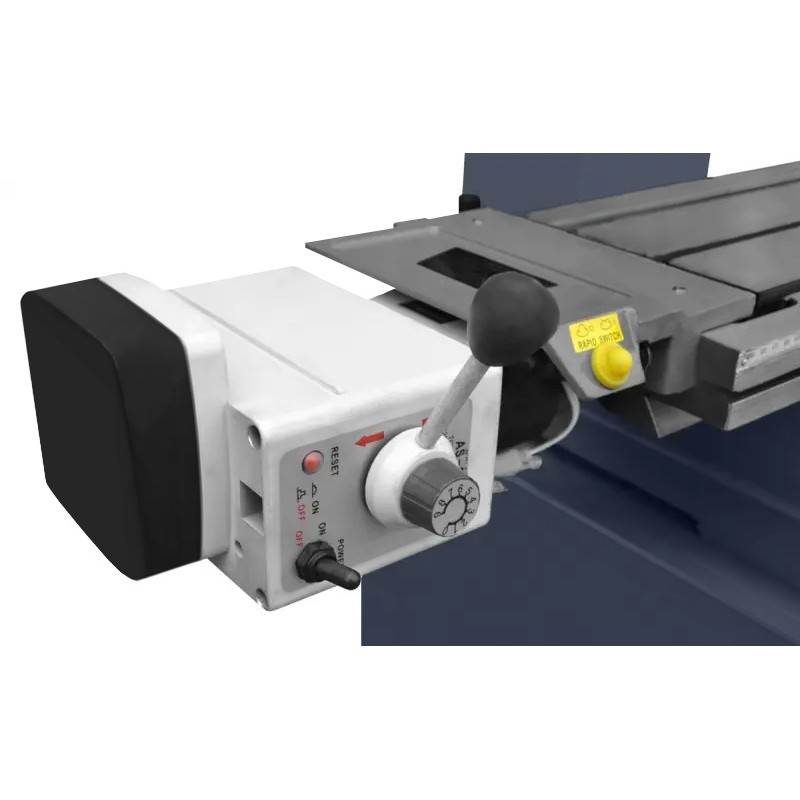

• automatischer Tischlängsvorschub mit Geschwindigkeitsregelung,
• Fräsmaschinenuntergestell,
• drehbare, schwenkbare und Präzisionsschraubstöcke,
• Rundtische, Teilapparate,
• Gewindeschneidköpfe, Fräsköpfe,
• Schaftfräser (HSS, HSSE, HSS-PM, VHM),
• Bohrer mit Zylinderschaft und Kegelschaft,
• Fräswendeschneidplatten, Hand- und Maschinengewindebohrer,
• Spannelementesatz,

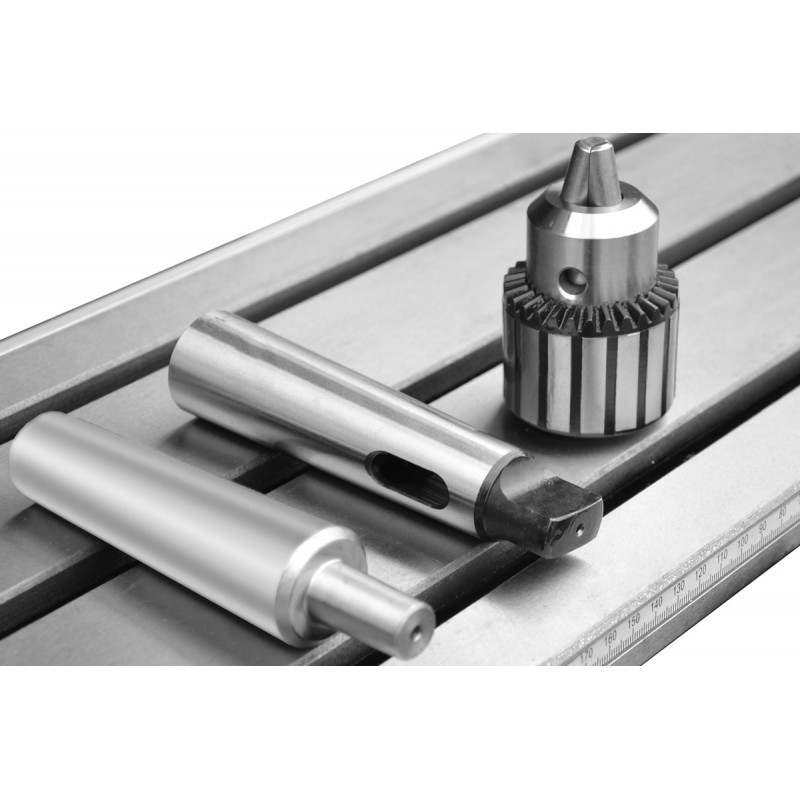

• Werkzeugaufnahmen (Spannzangen, Weldon), Mitnehmerdorne, Bohrfutter.

*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
