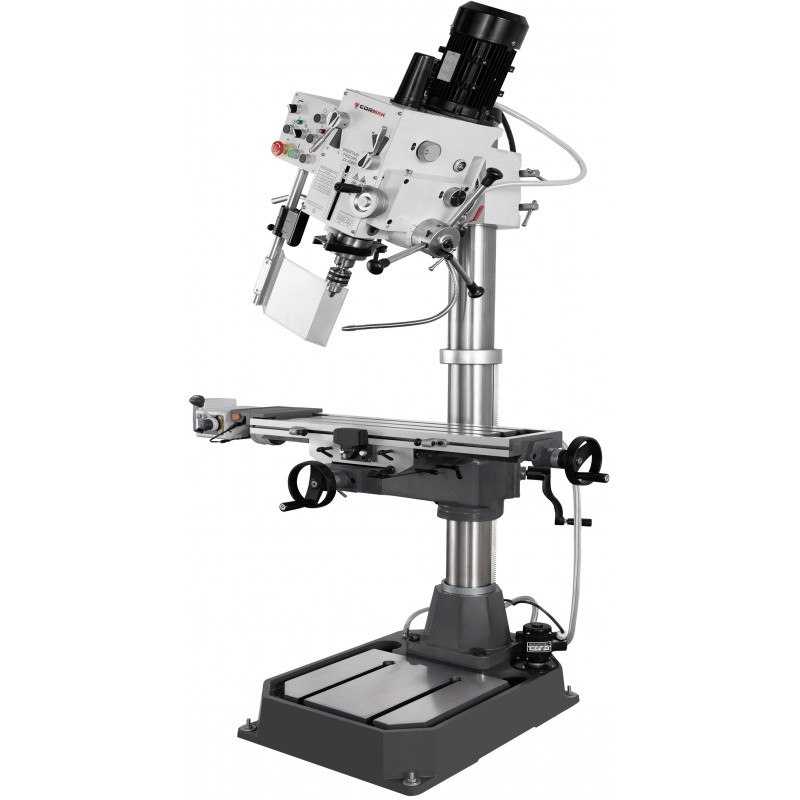

Fräs- und Bohrmaschine CORMAK ZX40BPC

Fräs- und Bohrmaschine CORMAK ZX40BPC ist eine universelle Maschine für die präzise Metallbearbeitung, die zum Bohren, Fräsen und Gewindeschneiden entwickelt wurde. Die steife Konstruktion, das Ölgetriebe, der automatische Spindelvorschub und der große Drehzahlbereich machen das Modell ZX40BPC zu einer geeigneten Lösung für Schlossereien, Werkzeugbaubetriebe, Instandhaltungsabteilungen und Produktionswerkstätten.

Bohr- und Fräsmaschine CORMAK ZX40BPC – die wichtigsten konstruktiven Vorteile

Das Modell ZX40BPC verbindet die Funktionalität einer Säulenbohrmaschine mit den Möglichkeiten, die eine konventionelle Fräsmaschine für Metall bietet. Der schwenkbare Fräskopf und die Möglichkeit, seine Position einzustellen, erweitern den Einsatzbereich, während die massive Gusssäule für die erforderliche Steifigkeit während der Bearbeitung sorgt. Die Maschine ermöglicht sowohl typische Werkstattarbeiten als auch anspruchsvollere Bearbeitungsvorgänge, die eine wiederholgenaue Werkzeugführung erfordern.

• Maximaler Bohrdurchmesser 32/40mm in Stahl beziehungsweise Gusseisen.
• Planfräsen bis 80mm und Schaftfräsen bis 22mm.
• Automatischer Spindelvorschub verbessert die Wiederholgenauigkeit der Bearbeitungsparameter beim Bohren.
• Gewindeschneidfunktion sowie Rechts- und Linkslauf erweitern das Spektrum der möglichen Bearbeitungsvorgänge.

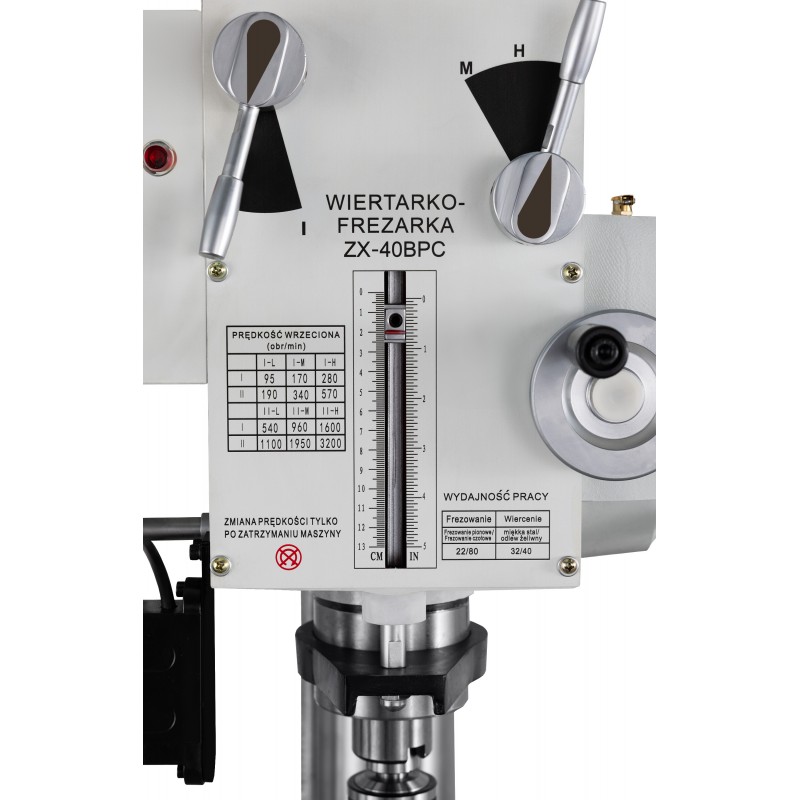

• 6-stufige Drehzahlregelung ermöglicht die Anpassung der Spindeldrehzahl an den Werkzeugdurchmesser und den zu bearbeitenden Werkstoff.
• Spindelkonus MT4 ermöglicht die Verwendung einer großen Auswahl an industriellen Werkzeugaufnahmen und Werkzeugen.

Aufbau der ZX40BPC – Stabilität, Ölgetriebe und präzise Spindelführung

Der Maschinenkörper und die Säule wurden so konstruiert, dass beim Bohren und Fräsen eine hohe Steifigkeit erhalten bleibt. Die glatt geschliffene Säulenoberfläche unterstützt die präzise Positionierung der Bearbeitungseinheit, während die massive Grundplatte mit den Abmessungen 690 × 520mm die Maschine während der Bearbeitung stabilisiert.

Das Ölgetriebe mit gehärteten und geschliffenen Zahnrädern sorgt für eine langlebige Kraftübertragung und einen gleichmäßigen Spindellauf. Der Drehzahlbereich von 95 bis 1.600U/min ermöglicht die Anpassung der Bearbeitungsparameter an Bohrungen mit großen Durchmessern, Fräsarbeiten sowie den Einsatz kleinerer Werkzeuge.

Präzises Bohren, Fräsen und Gewindeschneiden in Metall

Der Spindelhub von 125mm ermöglicht tiefere Bearbeitungsvorgänge, ohne dass die Tischposition häufig verändert werden muss. Der Bediener kann die Zustellung des Werkzeugs über einen dreiarmigen Vorschubhebel und ein präzises Handrad mit Skala steuern. Diese Lösung eignet sich besonders für die Bearbeitung von Bohrungen bis zu einer bestimmten Tiefe sowie für Arbeitsgänge, die eine genaue Einstellung der Werkzeugposition erfordern.

Der Arbeitstisch mit den Abmessungen 730 × 210mm ist mit 14mm breiten T-Nuten ausgestattet, die das Befestigen von Schraubstöcken, Spannvorrichtungen, Bearbeitungshilfsmitteln und Werkstücken ermöglichen. Dadurch lässt sich die Bohr- und Fräsmaschine für Metall einfach an verschiedene Produktions- und Werkstattaufgaben anpassen.

Kühlsystem und Lösungen für mehr Arbeitssicherheit

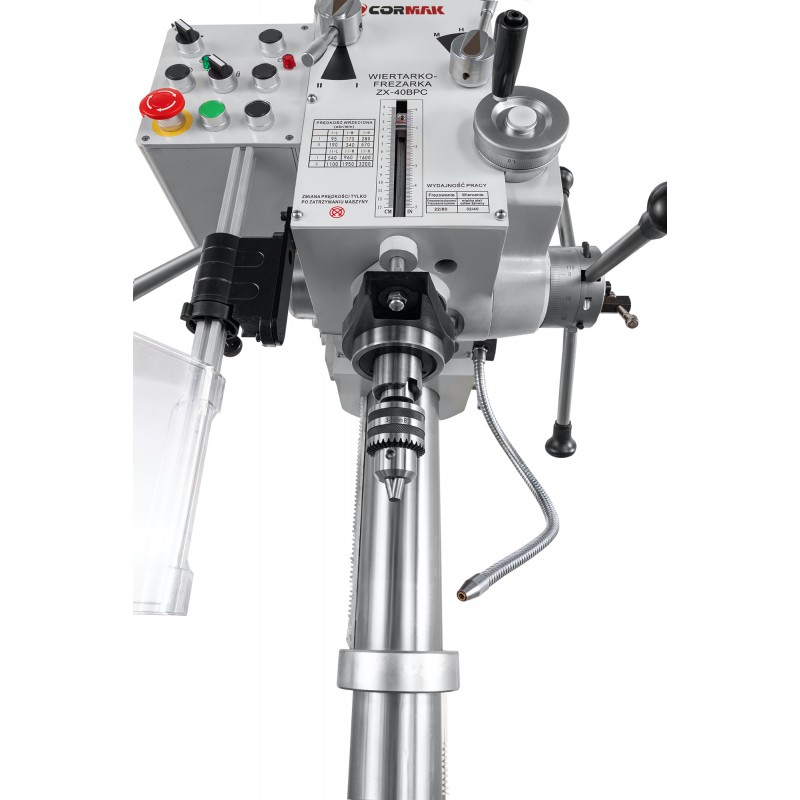

Das serienmäßige Kühlsystem mit einem 40W starken Motor ermöglicht bei längeren Bearbeitungsvorgängen die Zufuhr von Kühlschmiermittel in die Zerspanungszone. Dadurch wird die Erwärmung des Werkzeugs und des Werkstoffs reduziert und die Aufrechterhaltung stabiler Prozessparameter unterstützt. Die schwenkbare Schutzabdeckung des Bohrfutters aus Plexiglas schützt den Bediener zusätzlich vor den rotierenden Arbeitselementen.

Einsatzbereiche der Fräs- und Bohrmaschine CORMAK ZX40BPC

Die CORMAK ZX40BPC ist für Betriebe vorgesehen, die eine einzige Maschine zur Durchführung mehrerer grundlegender Zerspanungsvorgänge benötigen. Sie kann zur Bearbeitung von Stahl, Gusseisen und anderen zerspanbaren Werkstoffen eingesetzt werden.

• Bohren von Löchern in Werkstücken aus Stahl und Gusseisen,
• Planfräsen von Oberflächen und Fräsen von Nuten,
• Bearbeitung kleiner und mittelgroßer Werkstattwerkstücke,
• Gewindeschneiden in Bohrungen,
• Einzel- und Kleinserienfertigung,
• Reparatur- und Instandhaltungsarbeiten,
• Schlossereien, Werkzeugbaubetriebe und technische Werkstätten.

Technische Daten der Fräs- und Bohrmaschine CORMAK ZX40BPC

Standardausstattung

• Bohrfutter
• Reduzierhülse MT 4/3

Optionale Ausstattung*

• Automatischer Vorschub der X-Achse
• Schraubstöcke
• Bohrer
• Fräser
• Gewindebohrer

*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.

CORMAK ZX40BPC – universelle konventionelle Fräsmaschine für Metall

Wenn ein Betrieb eine Maschine benötigt, die Bohren, Fräsen und Gewindeschneiden in einer kompakten Konstruktion vereint, bietet die Fräs- und Bohrmaschine CORMAK ZX40BPC eine funktionale Lösung für die tägliche Metallbearbeitung. Der automatische Spindelvorschub, das Ölgetriebe, der Drehzahlbereich von 95–1.600U/min, der Tisch mit T-Nuten und das serienmäßige Kühlsystem ermöglichen die Einrichtung eines Arbeitsplatzes für viele typische Produktions- und Werkstattaufgaben. Kontaktieren Sie CORMAK, um die zusätzliche Ausstattung auszuwählen und die Maschine entsprechend den geplanten Bearbeitungsvorgängen zu konfigurieren.
