Präzise Metalldrehmaschine TYTAN 750P DRO 230V mit Regelung der Spindeldrehzahl über einen Spannungswandler auf Gleichstrom (Frequenzumrichter). Arbeitsparameter: Drehdurchmesser 220mm, Drehlänge 750mm, Motorleistung 1,1kW bei 230V. Die Maschine ist für die Bearbeitung äußerer und innerer zylindrischer Flächen, zum Gewindeschneiden, Bohren, Senken und Reiben von Bohrungen bestimmt. Ideal für den Einsatz in kleinen Produktionsbetrieben, Werkstätten oder Garagen.

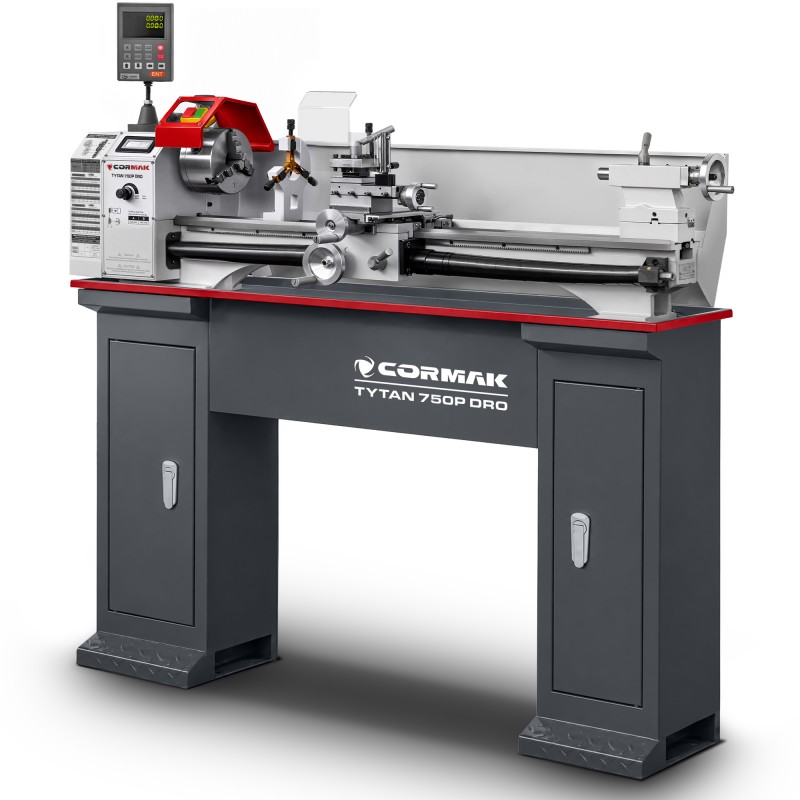

Die Universal-Drehmaschine CORMAK TYTAN 220x750P VARIO DRO 230V ist eine moderne konventionelle Drehmaschine für die Präzisionsbearbeitung von Metall in Werkstätten, Instandhaltungsabteilungen, Produktionsstätten sowie Ausbildungswerkstätten. Dank der stufenlosen Drehzahlregelung der Spindel, des leistungsstarken Motors und der soliden Gusseisenkonstruktion gewährleistet die Maschine hohe Drehgenauigkeit, Bedienkomfort und Wiederholgenauigkeit der gefertigten Werkstücke. Es handelt sich um eine vielseitige Metalldrehmaschine, die sich sowohl für die Einzel- als auch für die Kleinserienfertigung hervorragend eignet.
Das Modell TYTAN 220x750P VARIO wurde für Anwender entwickelt, die hohe Präzision, Stabilität und eine einfache Einstellung der Betriebsparameter erwarten. Die verwendeten Konstruktionslösungen ermöglichen die Durchführung einer breiten Palette von Dreh-, Gewindeschneid- und Endbearbeitungsvorgängen bei gleichbleibend hoher Oberflächenqualität.
Das Maschinengehäuse besteht aus hochwertigem Gusseisen, das die während der Bearbeitung entstehenden Schwingungen wirksam dämpft. Dadurch behält die konventionelle Drehmaschine auch beim Drehen härterer Werkstoffe eine hohe Stabilität. Das 100 mm breite Bett ist mit gehärteten Führungen ausgestattet, die eine langjährige Führungsgenauigkeit des Schlittens gewährleisten.

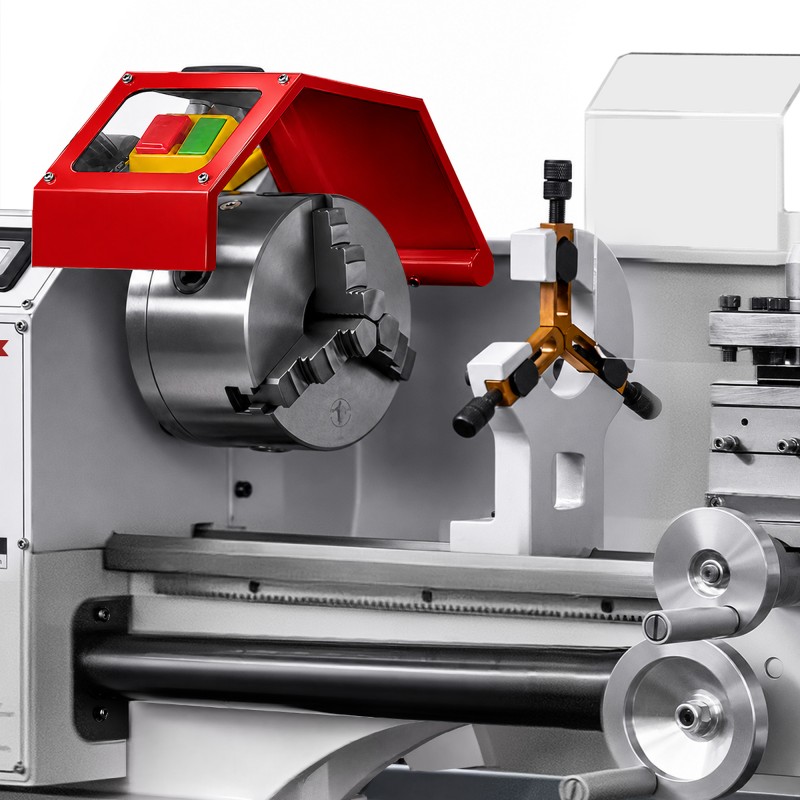

Die auf Präzisionskegelrollenlagern gelagerte Spindel verfügt über einen MK5-Kegel und eine Durchgangsbohrung mit einem Durchmesser von 38 mm. Die stufenlose Drehzahlregelung macht häufige Gangwechsel überflüssig, was die Arbeit des Bedieners erheblich erleichtert. Die elektronische Steuerung und das digitale LCD-Display ermöglichen eine schnelle Einstellung der entsprechenden Parameter für jede Art von Material.

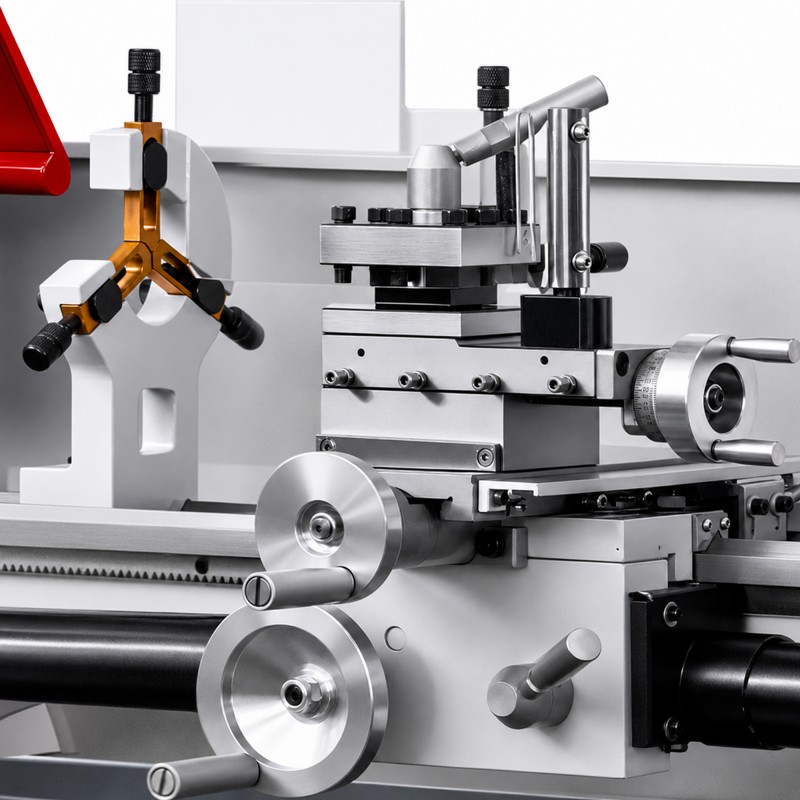

Der Schlitten sorgt für einen gleichmäßigen Vorschub und eine präzise Führung des Werkzeugs, während der mit einem MK2-Kegel ausgestattete Reitstock eine bequeme Abstützung langer Wellen und den Einsatz zusätzlicher Werkzeuge ermöglicht.
Ein weiterer Vorteil der Drehmaschine ist die Auffangwanne für Kühlmittel und Späne, die es erleichtert, den Arbeitsplatz während der Bearbeitung sauber zu halten. Die Konstruktion leitet das Kühlmittel effektiv ab und sammelt die anfallenden Späne, wodurch deren Verbreitung rund um die Maschine eingeschränkt wird. Diese Lösung erhöht den Arbeitskomfort des Bedieners, vereinfacht die tägliche Wartung und ermöglicht eine effizientere Organisation des Bearbeitungsprozesses.
Die Universal-Drehmaschine CORMAK TYTAN 220x750P VARIO wurde für die Durchführung präziser Drehvorgänge unter Beibehaltung einer hohen Oberflächenqualität entwickelt. Die steife Konstruktion, der automatische Vorschub sowie die stufenlose Drehzahlregelung ermöglichen eine sehr gute Maßwiederholgenauigkeit und reduzieren Vibrationen während des Betriebs.
Die Drehmaschine ist mit einer digitalen Positionsanzeige (DRO) für die Längs- und Querachse ausgestattet, die eine präzise Kontrolle der Schlittenbewegung während der Bearbeitung ermöglicht. Die elektronische Messung verringert das Risiko von Fehlern, die beim Ablesen mechanischer Skalen entstehen, verkürzt die Einrichtzeit und erhöht die Wiederholgenauigkeit der gefertigten Werkstücke. Die digitale Anzeige vereinfacht die Durchführung von Arbeitsgängen, die eine hohe Maßgenauigkeit erfordern, erheblich – sowohl in der Einzel- als auch in der Kleinserienfertigung.
Die Maschine ermöglicht das Drehen von Werkstücken mit einem Durchmesser von bis zu 220 mm über dem Bett und einer Länge von bis zu 750 mm sowie das Schneiden von metrischen und zölligen Gewinden, das Plandrehen, Bohren, Aufbohren und die Endbearbeitung. Dank des breiten Drehzahlbereichs der Spindel kann der Bediener die Parameter problemlos sowohl für Baustahl, Edelstahl, Nichteisenmetalle als auch für Kunststoffe auswählen.
Diese Metalldrehmaschine kommt überall dort zum Einsatz, wo eine präzise und wiederholgenaue Bearbeitung von Werkstücken erforderlich ist.
| Arbeitsbereich | |
|---|---|
| Drehdurchmesser über Bett | 220 mm |
| Drehdurchmesser über Querschlitten | 140 mm |
| Spannweite der Spannbacken | 750 mm |
| Bettbreite | 100 mm |
| Spindelstock | |
| Bohrung durch die Spindel | 38 mm |
| Kegel am Spindelschaft | MK5 |
| Anzahl der Spindeldrehzahlen | Variabel |
| Drehzahlbereich der Spindel | 50–2500 U/min |
| Vorschub und Gewindeschneiden | |
| Anzahl der metrischen Gewinde | 12 |
| Bereich der metrischen Gewinde | 0,4–3,5 mm |
| Anzahl der imperialen (Zoll-)Gewinde | 12 |
| Bereich der imperialen Gewinde (Zoll) | 8–44 Gewindegänge pro Zoll |
| Längsvorschubbereich | 0,15–0,25 mm/Umdrehung |
| Kreuzschlitten und Längsschlitten | |
| Maximaler Verfahrweg des Imak-Schlittens | 65 mm |
| Maximaler Verfahrweg des Quervorschubs | 80 mm |
| Maximaler Verfahrweg des Längsstützlagers | 700 mm |
| Spindelstock der Werkzeugmaschine | |
| Verfahrweg der Reitstockhülse | 50 mm |
| Konus in der Spindel des Reitstocks | MK2 |
| Verschiedene | |
| Hauptmotor | 1100 W / 230 V / 50 Hz |
| Max. Werkzeuggröße | 16 mm |
| Abmessungen | |
| Länge | 1260 mm |
| Breite | 400 mm |
| Höhe | 1300 mm |
| Gewicht (mit Sockel) | 80 kg |
Entscheiden Sie sich für die Universal-Drehmaschine CORMAK TYTAN 220x750P VARIO 230V, wenn Sie Wert auf präzise Bearbeitung, eine robuste Konstruktion und vielfältige technologische Möglichkeiten legen. Es handelt sich um eine zuverlässige konventionelle Drehmaschine für die professionelle Metallbearbeitung, die sich sowohl im täglichen Werkstattbetrieb als auch bei der Umsetzung anspruchsvollerer Produktionsaufgaben bewährt.
