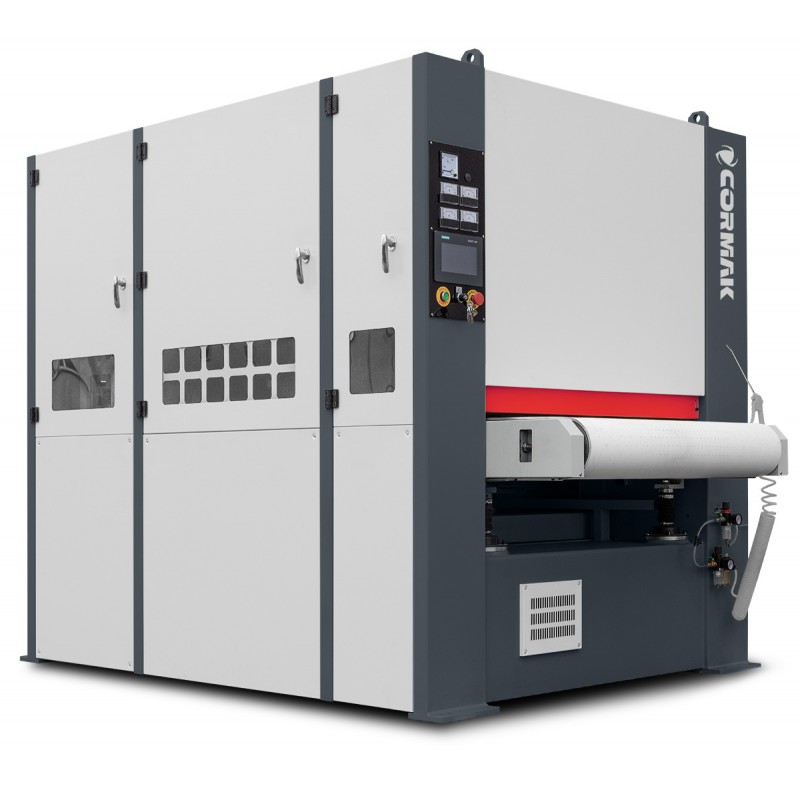

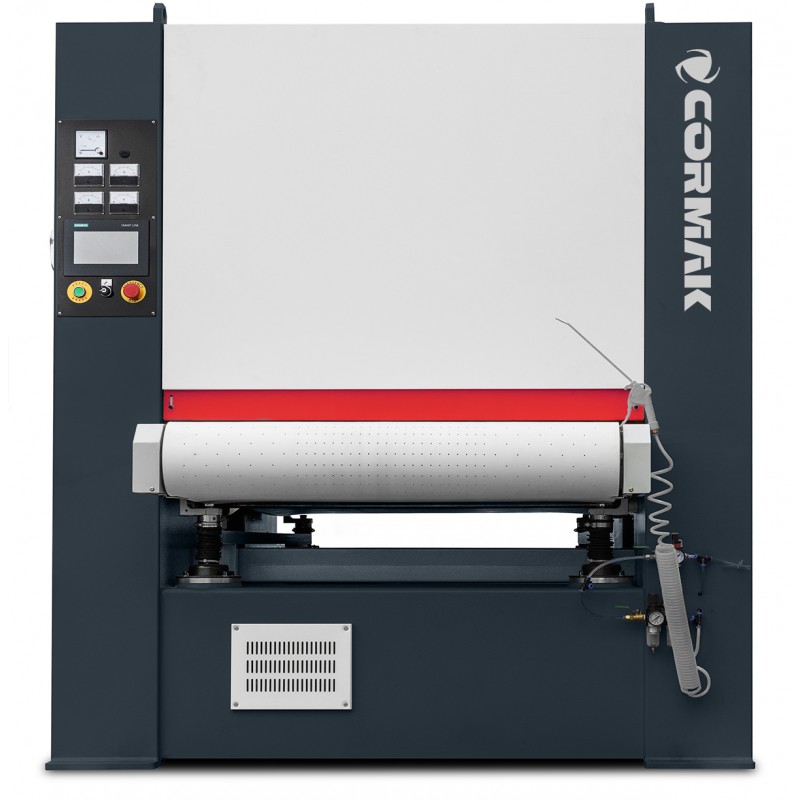

Die Schleif- und Entgratmaschine SG1000H bereitet gestanzte und lasergeschnittene Teile optimal für die Weiterbearbeitung vor. Sie entfernt Grate, und die Kanten werden gleichmäßiger verrundet als mit anderen Verfahren.
Es handelt sich um eine einseitige Anlage, bei der die Werkstücke auf einem Förderband unter zwei Schleifbändern und drei von oben arbeitenden Lamellenbürsten hindurchgeführt werden. Die rotierenden Bürsten bearbeiten die Kanten der Teile.
Die Maschine SG1000H ist eine vielseitige und innovative Lösung, die hervorragende Ergebnisse bei der Bearbeitung gestanzter und lasergeschnittener Teile liefert. Sie eignet sich ideal sowohl zum Entgraten als auch zum Kantenverrunden sowie für optionales Oberflächenfinish auf Kundenwunsch.
Die SG1000H ist so flexibel wie der Laser selbst. In einem Arbeitszyklus:
Dank des Vakuumtisches ermöglicht die SG1000H die Bearbeitung sowohl großer Bauteile mit großen Flächen als auch kleiner Details aus Stahl und Nichteisenmetallen.
Die SG1000H meistert jede Aufgabe:
Die Maschine ist mit drei wesentlichen Arbeitseinheiten ausgestattet:
Das Herz der Maschine ist ein innovatives Rotor-System, das die Kanten der Bleche gleichmäßig von allen Seiten bearbeitet und so eine extrem präzise Verrundung garantiert.
Zum Lieferumfang gehört ein Vakuumerzeuger mit Staubabsaugung.
Das fortschrittliche Steuermodul passt die Einstellungen automatisch an die Bauteilparameter an und sorgt so für Prozessoptimierung und die gewünschten Ergebnisse. Das System überwacht den Bürstenverschleiß und berücksichtigt ihn in den Maschineneinstellungen.
Die SG1000H ist die universellste Entgrat- und Kantenverrundmaschine der CORMAK-Familie – unverzichtbar für Betriebe, die höchste Qualität in der Teilbearbeitung erwarten. Setzen Sie auf Perfektion und Flexibilität!
| Max. Arbeitsbreite | 1000 mm |
| Arbeitshöhe | 0–80 mm |
| Minimalabmessung des Werkstücks | 50 x 50 mm |
| Tischvorschubgeschwindigkeit | 1–5 m/min |
| Bandaggregat: | |
| Walzendurchmesser | 130 mm |
| Abmessung des Schleifbands | 1030 x 1900 mm |
| Hauptmotor | 7,5 kW |
| Planetenaggregat: | |
| Abmessungen der Schleifwalze | Ø300 x 295 mm, Bohrung 32 mm |
| Antriebsmotoren der Walzen | 2 x 2,2 kW, 30–1.300 U/min |
| Motor der Planetenrotation | 5,5 kW, 1–17 U/min |
| Absaugstutzen-Ø | 200 mm |
| Betriebstemperaturbereich / Luftfeuchte | +5 – +40°C, 5–85% |
| Schallpegel | ca. 80 dB |
| Spannungsversorgung | 400 V |
| Gewicht | 1.500 kg |
| Maschinenabmessungen | 2570 x 1620 x 1980 mm |
▶
▶
