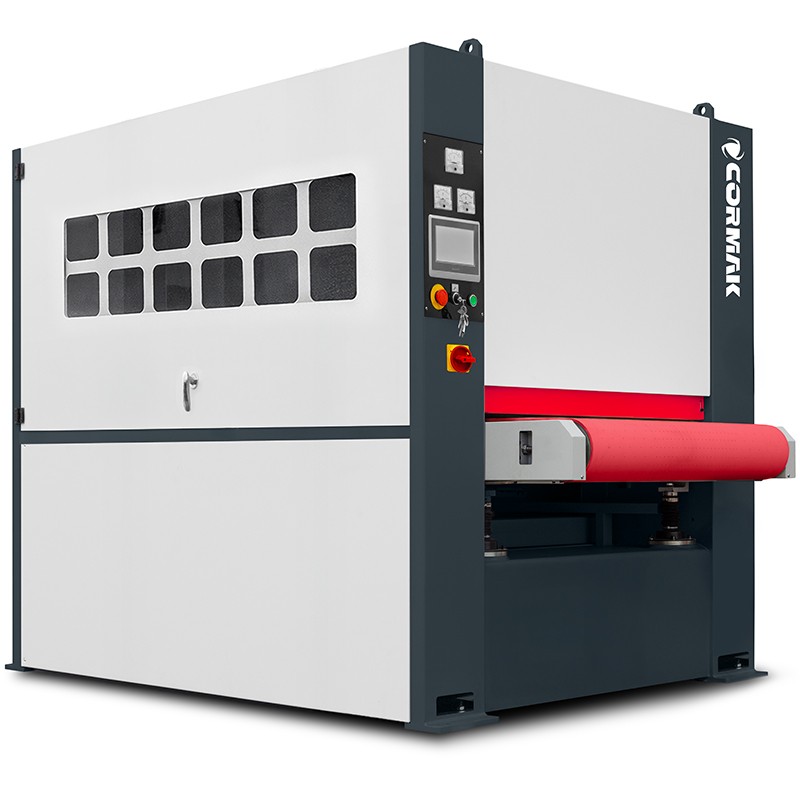

Die CORMAK SG1000SD Schleif- und Entgratmaschine bereitet Stanz- und Laserschnittteile optimal für die Weiterverarbeitung vor. Sie entfernt Grate und verrundet Kanten gleichmäßiger als andere Bearbeitungsverfahren.
Die Maschine bearbeitet Werkstücke einseitig. Diese werden auf einem Förderband unter zwei von oben arbeitenden Schleifbändern und drei Lamellenbürsten hindurchgeführt. Die rotierenden Bürsten bearbeiten die Werkstückkanten.

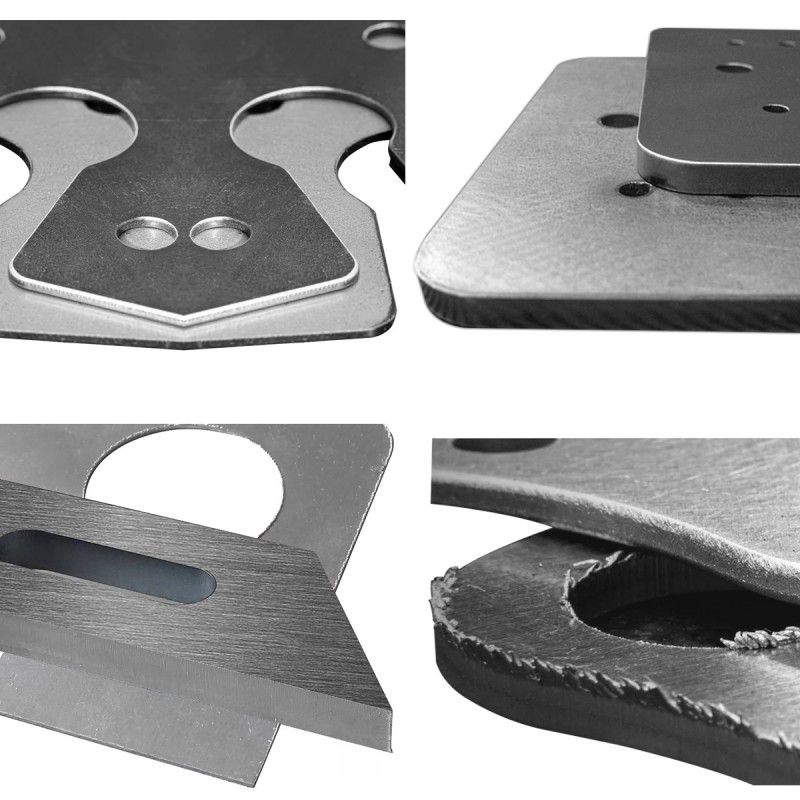

Die CORMAK SG1000SD ist eine professionelle Maschine zum Entgraten, Entfernen von Graten und Verrunden von Kanten an Blechteilen. Das Gerät wurde insbesondere für lasergeschnittene, plasmageschnittene und gestanzte Werkstücke entwickelt und gewährleistet eine hohe Bearbeitungsqualität sowohl bei kleinen Werkstücken als auch bei größeren Bauteilen mit einer Breite von bis zu 1.000mm.

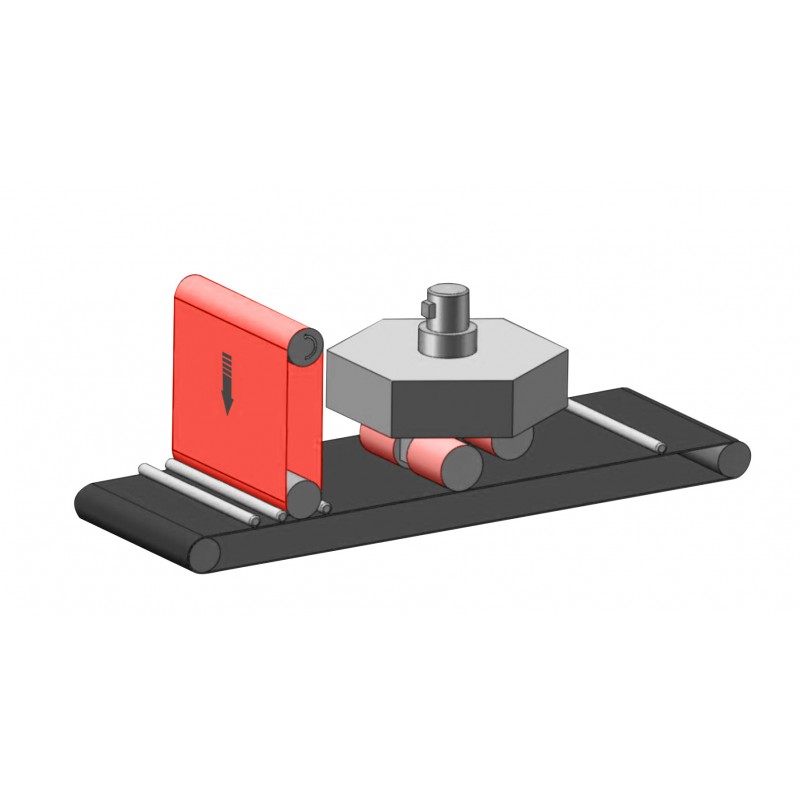

Die Kombination aus Bandschleifaggregat, Planetenkopf und Vakuumtisch ermöglicht die Durchführung mehrerer Bearbeitungsschritte in einem Arbeitsgang. Die SG1000SD entfernt Grate zuverlässig, glättet Oberflächen und ermöglicht eine gleichmäßige Verrundung scharfer Kanten.
Die Maschine ermöglicht eine effiziente Bearbeitung von Werkstücken nach dem Laserschneiden und anderen Trennverfahren. Die einzelnen Bearbeitungsaggregate übernehmen die aufeinanderfolgenden Schritte der Werkstückbearbeitung:
Die SG1000SD wurde für Betriebe entwickelt, die eine hohe Wiederholgenauigkeit und eine Reduzierung manueller Bearbeitungsschritte erwarten. Das eingesetzte Bearbeitungssystem ermöglicht die Kombination von Entgraten, Schleifen und Kantenverrunden in einer Maschine.

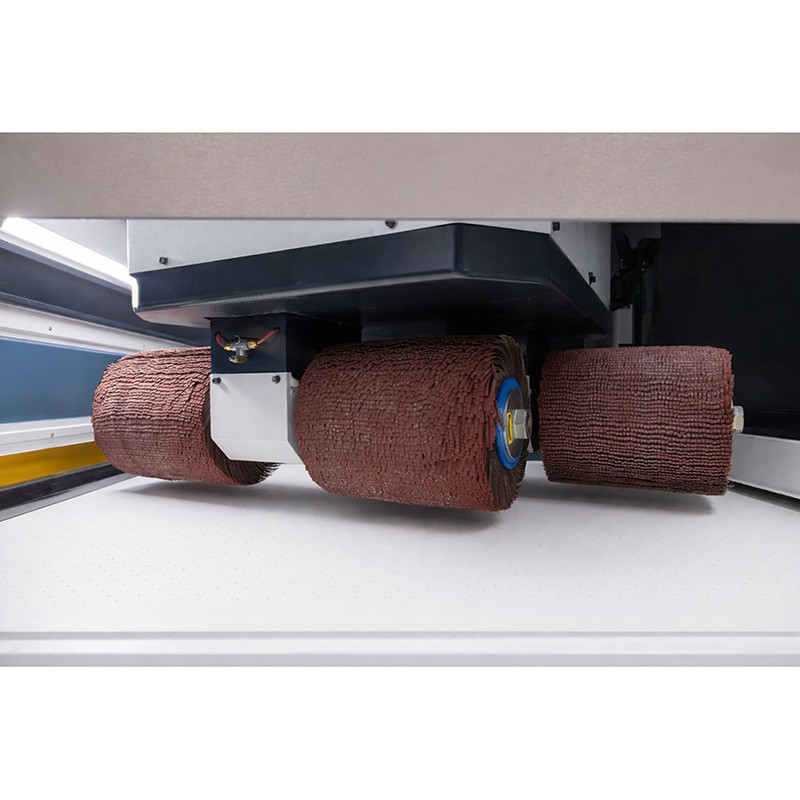

Das spezielle Planetensystem bearbeitet das Werkstück aus mehreren Richtungen und ermöglicht dadurch eine gleichmäßige Bearbeitung sowohl der Außenkanten als auch von Bohrungen und Innenkonturen.

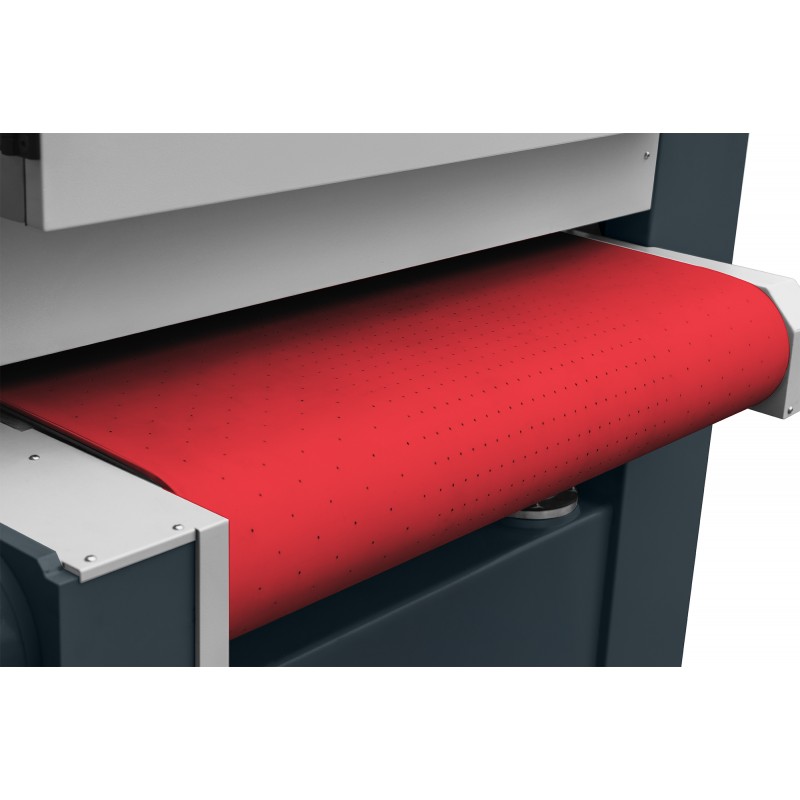

Der Einsatz eines Vakuumtisches erhöht die Stabilität der zu bearbeitenden Werkstücke und ermöglicht die Bearbeitung von Bauteilen mit Mindestabmessungen von bereits 50 × 50mm. Diese Lösung ist besonders bei der Bearbeitung leichter, dünner und perforierter Blechteile von Vorteil.
Wichtig: Der Vakuumerzeuger ist nicht im Standardlieferumfang enthalten.
Die Maschine eignet sich insbesondere für die Bearbeitung von:
Die SG1000SD ist mit einem Steuerungssystem ausgestattet, das eine präzise Anpassung der Prozessparameter an die Art und Abmessungen der zu bearbeitenden Werkstücke ermöglicht. Die Kontrolle der Betriebsparameter gewährleistet eine hohe Wiederholgenauigkeit der Bearbeitung und reduziert den Zeitaufwand für die Maschineneinstellung.
Das System berücksichtigt außerdem den Verschleiß der Bearbeitungswerkzeuge und hilft dadurch, auch bei längerem Betrieb gleichbleibende Bearbeitungsergebnisse zu erzielen.
| Maximale Arbeitsbreite | 1.000mm |
| Bearbeitungsdickenbereich | 0–80mm |
| Minimale Werkstückgröße | 50 × 50mm |
| Vorschubgeschwindigkeit | 1–5m/min |
| Bandschleifaggregat | |
| Rollendurchmesser | 130mm |
| Schleifbandabmessungen | 1.000 × 2.005mm |
| Hauptmotorleistung | 30kW |
| Planetenschleifkopf | |
| Abmessungen der Schleifwalze | Ø300 × 290mm, Bohrung Ø32mm |
| Antriebsmotoren der Walzen | 2 × 2,2kW |
| Walzendrehzahl | 30–1.300U/min |
| Motor für die Planetenrotation | 5,5kW |
| Drehzahl der Planetenrotation | 1–17U/min |
| Durchmesser des Absaugstutzens | 200mm |
| Betriebstemperaturbereich | +5 bis +40°C |
| Zulässige Luftfeuchtigkeit | 5–85% |
| Geräuschpegel | ca. 80dB |
| Stromversorgung | 400V AC |
| Maschinenabmessungen | 2.570 × 1.620 × 1.980mm |
| Gewicht | 2.450kg |
Die CORMAK SG1000SD ist eine Lösung für Produktionsbetriebe, Schlossereien, Unternehmen der Blechbearbeitung und Betriebe, die Laserschneidtechnik einsetzen. Die Maschine ermöglicht eine deutliche Optimierung der Werkstückvorbereitung für nachfolgende Produktionsschritte wie Lackieren, Schweißen, Montieren oder Pulverbeschichten.
Die Kombination aus großer Arbeitsbreite, leistungsfähigem Bandschleifaggregat und Planetensystem macht die SG1000SD zu einer vielseitigen Maschine zum Entgraten, Schleifen und Kantenverrunden von Blechteilen, die für den intensiven industriellen Einsatz vorgesehen ist.
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
