Die präsentierte Konfiguration ist die von Kunden am häufigsten gewählte Ausstattung – eine bewährte und effiziente Wahl für die Serienproduktion
Haupteigenschaften:
-
Vordere Auflagen: 2 Stück auf Linearführungen, die während der Biegeoperationen Stabilität gewährleisten
-
Achsen Y1, Y2: automatisch
-
Hinteranschlag (Achse X): automatisch
-
Achse R: automatisch
-
Automatische Kompensation der Durchbiegung
-

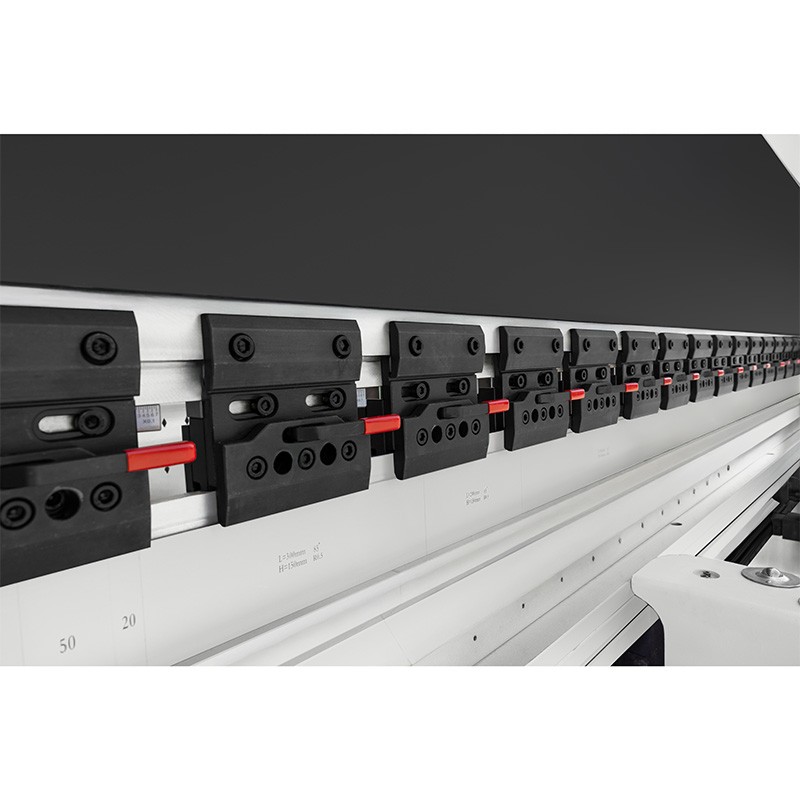

Zweiseitige Stempelaufnahme: Schnellspannsystem vom Typ AMADA, ermöglicht schnelle Werkzeugwechsel
Verfügbare Konfigurationen passen wir an Produktionsbedarf und Werkstücktypen an – die Maschinenspezifikation wird individuell im Hinblick auf Anwendung und technologische Anforderungen festgelegt.
Technische Parameter
| Max. Blechdicke beim Biegen (S235) |
bis 14,0 mm |
| Nennpresskraft |
4.000 kN |
| Maximale Biegelänge |
4.000 mm |
| Ausladung (Hals) |
400 mm |
| Max. Hub der Oberwange |
300 mm |
| Max. Öffnungshöhe |
600 mm |
| Abstand zwischen den Ständern |
3.200 mm |
| Rückzug des Hinteranschlags |
600 mm |
| Motorleistung |
30,0 kW |
| Länge |
4.100 mm |
| Breite |
2.050 mm |
| Höhe |
3.300 mm |
| Gewicht |
18.700 kg |
Automatische Einstellung des Rückzugs der Hinteranschläge (Achse X) sowie der Achse R (optional manuell). Die Achse R erleichtert das Biegen größerer Radien, z. B. im Step-Bending-Verfahren.
Optional Fingerverstellung auf den Achsen Z1, Z2, R1, R2, X1, X2 mit Servomotoren.
Damit das Ergebnis des schrittweisen Biegens zufriedenstellend ist, sind bestimmte Berechnungen notwendig, die jedoch die Kenntnis einiger der wichtigsten, mit dem Biegeprozess verbundenen Parameter erfordern – dies sind:
- Bogenlänge – Abstand zwischen den Enden der gebogenen Blechkurve, gemessen an der Innenseite der Biegung;
- Anzahl der Biegungen – Anzahl der Einzelbiegungen, die ausgeführt werden müssen, um ein Blech mit einem bestimmten Radius zu erhalten; je größer die Anzahl der Biegungen, desto kleiner der Einzelbiegewinkel und desto glatter der Bogen;
- Abstand zwischen den Biegungen – Abstand zwischen den einzelnen Biegungen im Prozess.
Auch wenn der gesamte Step-Bending-Prozess auf den ersten Blick komplex erscheinen mag, sind die bei CORMAK verfügbaren Maschinen und Softwares so weit fortgeschritten, dass sie den Bediener in vielen Punkten vollständig entlasten.

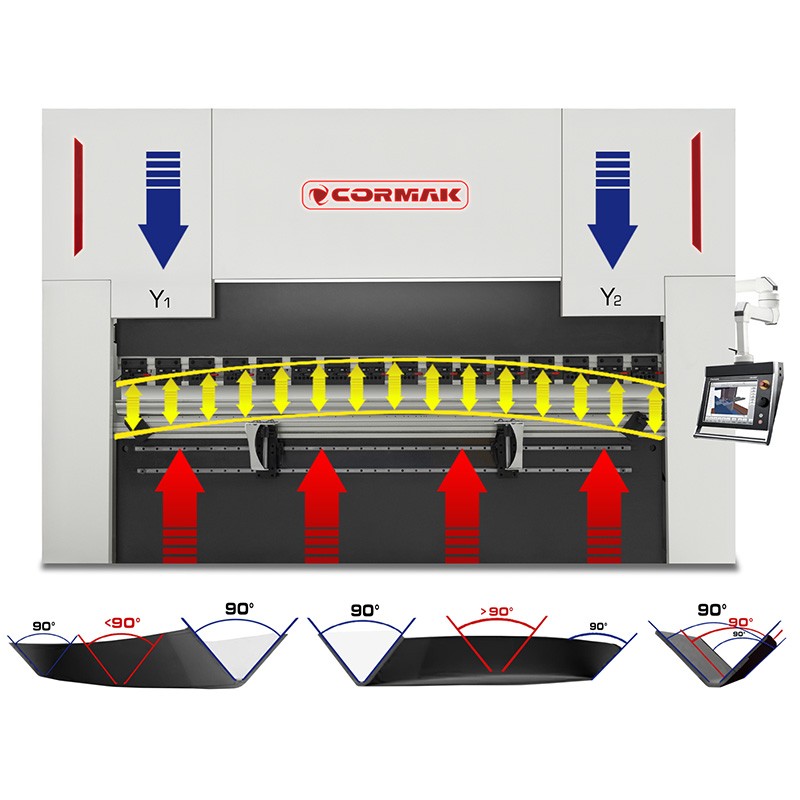

Automatische Kompensation der Durchbiegung
Gewährleistet über die gesamte Biegelänge einen konstanten Biegewinkel – (Option)
Manuelle Kompensation der Durchbiegung (Option)
Gewährleistet über die gesamte Biegelänge einen konstanten Biegewinkel – (Option)
Hochwertige Komponenten:
- Elektrische Komponenten von Schneider/Delta/Eaton
Steuerung und Funktionalität:
DELEM DA-58T
- ausgestattet mit einem 10-Zoll-Touchscreen, montiert auf einem Schwenkarm, der freie Arbeit im gesamten Arbeitsbereich der Maschine ermöglicht
- Programmierbarkeit: Möglichkeit zur Speicherung von bis zu 2.000 Programmen mit jeweils 30 Schritten – flexible Anpassung an unterschiedliche Aufgaben
- Ergonomische Bedienung: intuitives Menü mit englischen Abkürzungen erleichtert den schnellen Einstieg
Optional sind auch folgende DELEM-Steuerungen erhältlich DA-53T+2D, DA-66T sowie DA-69T, oder CYBELEC 12
DA-53T+2D
Anzeige
- 10,1" Touch-TFT-LCD
- farbig
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- interner Speicher 1 GB
- logische Steuerung zur Kollisionsvermeidung der Arbeitsachsen
Funktionen
- Werkzeugbibliothek für Stempel und Matrizen /30 Stempel & 60 Matrizen/ – beschreibend und grafisch
- Programmbibliothek mit Grafikvorschau und Produktkatalogisierung
- Materialdatenbank /Möglichkeit, neue Materialien hinzuzufügen/
- Erstellung einer Zeichnung des Biegeteils auf dem Display der Steuerung /2D/
- Programmerstellung auf Basis der Produktzeichnung /2D/
- Betrieb an der Maschine mit 2D-Echtzeitvorschau der Biegesequenz
- 2D-Biegesimulation mit Kollisionsvorschau /Schritt-für-Schritt-Simulation/
- Warnmeldungen /z. B. bei Überschreitung der Werkzeugfestigkeit/
- Möglichkeit, die Reihenfolge der Biegungen zu ändern und einzelne Programmschritte zu modifizieren
- Möglichkeit, Korrekturen einzugeben und im Speicher zu sichern
- Möglichkeit zum manuellen Betrieb
- Manuelle Positionierung der einzelnen Hinteranschlagachsen
- logische Steuerung zur Kollisionsvermeidung der Achsen X, R, Y1, Y2
- Automatische Berechnung des Hubs der Oberwange
- Automatische Berechnung der Biegekraft in Abhängigkeit vom Material
- Automatische Berechnung der Hinteranschlagposition
- Automatische Berechnung des Innenradius und der Abwicklung
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
- USB-Port
DA-58T
Anzeige
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- Arbeitsspeicher 4 MB
- max. Anzahl Programme: 9.999 (max. 25 Schritte)
- max. Schrittwiederholungen: 99
- logische Steuerung zur Kollisionsvermeidung der Arbeitsachsen
Funktionen
- Werkzeugbibliothek für Stempel und Matrizen /30 Stempel & 60 Matrizen/
- beschreibende und grafische Bibliothek
- Programmbibliothek mit Grafikvorschau und Produktkatalogisierung
- Materialdatenbank /Möglichkeit, neue Materialien hinzuzufügen/
- Erstellung einer Zeichnung des Biegeteils auf dem Display der Steuerung /2D/
- Programmerstellung auf Basis der Produktzeichnung /2D/
- Betrieb an der Maschine mit 2D-Echtzeitvorschau der Biegesequenz
- 2D-Biegesimulation mit Kollisionsvorschau /Schritt-für-Schritt-Simulation/
- Warnmeldungen /z. B. bei Überschreitung der Werkzeugfestigkeit/
- Möglichkeit, die Reihenfolge der Biegungen zu ändern, einzelne Programmschritte zu modifizieren sowie Korrekturen einzugeben und zu speichern
- Möglichkeit zum manuellen Betrieb
- Manuelle Positionierung der einzelnen Hinteranschlagachsen; logische Steuerung zur Kollisionsvermeidung der Achsen X, R, Y1, Y2
- Automatische Berechnung des Hubs der Oberwange
- Automatische Berechnung der Biegekraft in Abhängigkeit vom Material
- Automatische Berechnung der Hinteranschlagposition
- Automatische Berechnung des Innenradius und der Abwicklung
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
- USB-Port
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
DA-66T
Anzeige
Externe Software
- optionale Arbeitsplatzlizenz LITE T2D (Erstellung von Biegeabläufen am PC)
System
- intuitive Steuerung
- stabiles Betriebssystem Windows CE
- Arbeitsspeicher 64 MB
- max. Anzahl Programme: 1.000 /1 GB/
- max. Schrittwiederholungen: 99
Funktionen
- Erstellung einer Zeichnung des Biegeteils auf dem Display der Steuerung (2D)
- Automatische Programmerstellung auf Basis der Produktzeichnung (2D)
- Automatische Berechnung des Hubs sowie der Biegekraft in Abhängigkeit vom Material
- Automatische Einstellung des Hinteranschlags gemäß Biegeprogramm; 3D-Visualisierung des Biegeprozesses (Schritt-für-Schritt-Simulation)
- Automatische Positionierung der Hinteranschlagfinger hinter dem angegebenen Segment von Stempel und Matrize
- Kollisionsmeldungen Werkzeug/Material
- Warnmeldungen bei Überschreitung der zulässigen Werkzeugpresskraft
- Möglichkeit, die Reihenfolge der Biegungen zu ändern
- Automatische Abwicklungsberechnung
- Korrektur einzelner Programmschritte möglich
- Möglichkeit, die Reihenfolge der Biegungen zu ändern und einzelne Programmschritte zu korrigieren
- Manuelle Steuerung der einzelnen Hinteranschlagachsen (Navigationsknopf)
- Möglichkeit zum manuellen Betrieb
- Materialdatenbank
- Werkzeugbibliothek für Stempel und Matrizen
- Programmbibliothek mit Grafikvorschau und Produktkatalogisierung
- Hub- und Betriebsstundenzähler
- USB-Port
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
DA-69T
Anzeige
Externe Software
- optionale Arbeitsplatzlizenz LITE T3D (Erstellung von Biegeabläufen am PC)
System
- intuitive Steuerung
- stabiles Betriebssystem Windows CE
- Arbeitsspeicher 64 MB
- max. Anzahl Programme: 1.000 /1 GB/
- max. Schrittwiederholungen: 99
Funktionen
- DXF-Import
- 3D-Import in IGES & SAT aus dem Programm LITE T3D
- Erstellung einer Zeichnung des Biegeteils auf dem Display der Steuerung (3D)
- Automatische Programmerstellung auf Basis der Produktzeichnung (3D)
- Automatische Berechnung des Hubs sowie der Biegekraft in Abhängigkeit vom Material
- Automatische Einstellung des Hinteranschlags gemäß Biegeprogramm
- 3D-Visualisierung des Biegeprozesses (Schritt-für-Schritt-Simulation)
CYBELEC 12
Anzeige
System
- intuitive Steuerung
- stabiles Betriebssystem Windows CE
- max. Anzahl Stempel: 100
- max. Anzahl Stempel: 100
- max. Anzahl Programme: 300
- max. Schrittwiederholungen: 24
- max. Anzahl Materialien: 10
Funktionen
- Benutzerfreundliche HMI-Oberfläche
- 2D-Profilzeichnung und 3D-Visualisierung
- Automatische Biegesequenz
- Höchste Biegepräzision dank fortschrittlicher Algorithmen
- Tandem
- Werkzeugimport
- Vor- / Endbiegen
- Unterstützt Winkelmessung
- Unterstützt Barcodeleser
- Industrie 4.0 konfigurierbar
Die Maschine vereint fortschrittliche Technologie mit einfacher Bedienung und ist damit ideal sowohl für präzise manuelle Aufgaben als auch für eine effiziente Serienfertigung. Hochwertige Komponenten und fortschrittliche Schutzsysteme gewährleisten Zuverlässigkeit sowie Sicherheit.
Sicherheit

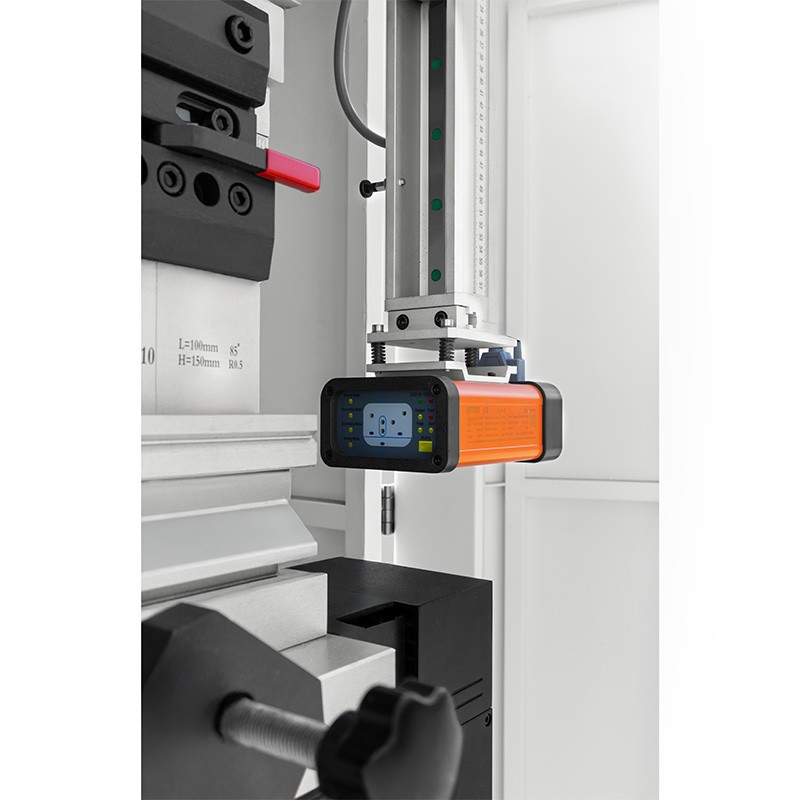

Laser-Sicherheitssystem
Bei uns standardmäßig: ein erstklassiges Laser-Sicherheitssystem, das den Bediener schützt und den Biegeprozess mehr als doppelt so schnell macht.
Wir sparen nicht an der Sicherheit! Hochwertige Hydraulikverbindungen und Sicherheitsventile.
Achtung vor Pseudo-Schutzsystemen wie Toren oder Lichtvorhängen – sie sind nicht CE-konform und gefährden die Gesundheit der Mitarbeiter. Als Arbeitgeber tragen Sie die Verantwortung!
CE-konforme Schutzeinrichtungen
Ergonomie und zusätzliche Features:
- Mobiler Controller am Schwenkausleger
- LED-Beleuchtung: erhöht Komfort und Sicherheit
- Auflagen auf Linearführungen

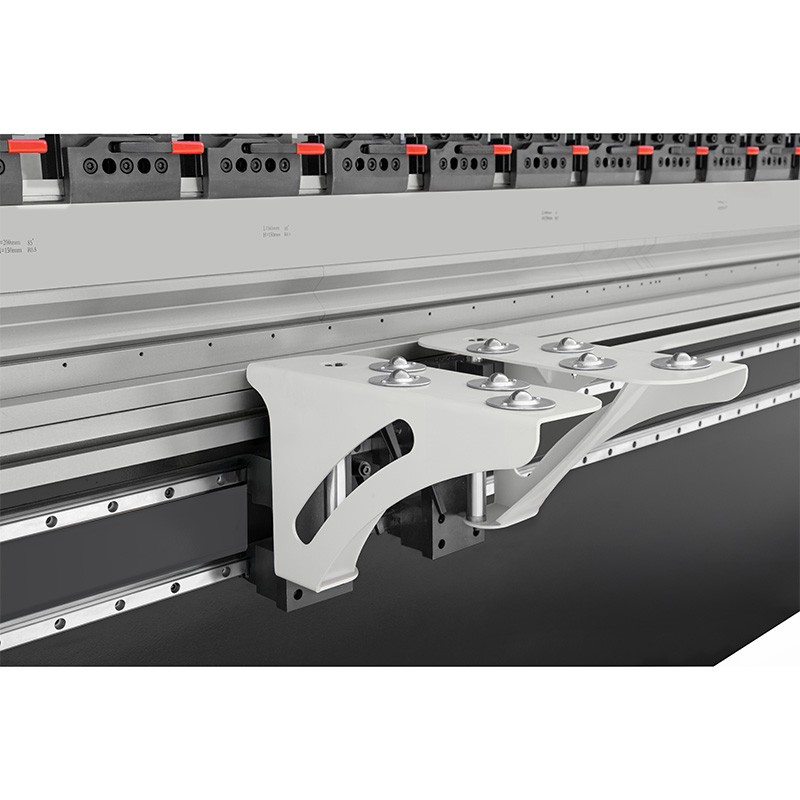

- Nachlaufende Auflagen (Option)
Nachlaufende Auflagen auf Servomotoren ermöglichen das Biegen von großformatigen Blechen; sie heben das Blech im Biegemoment an, damit der Bogen nicht verzieht und der vorgegebene Winkel gehalten wird.
▶
