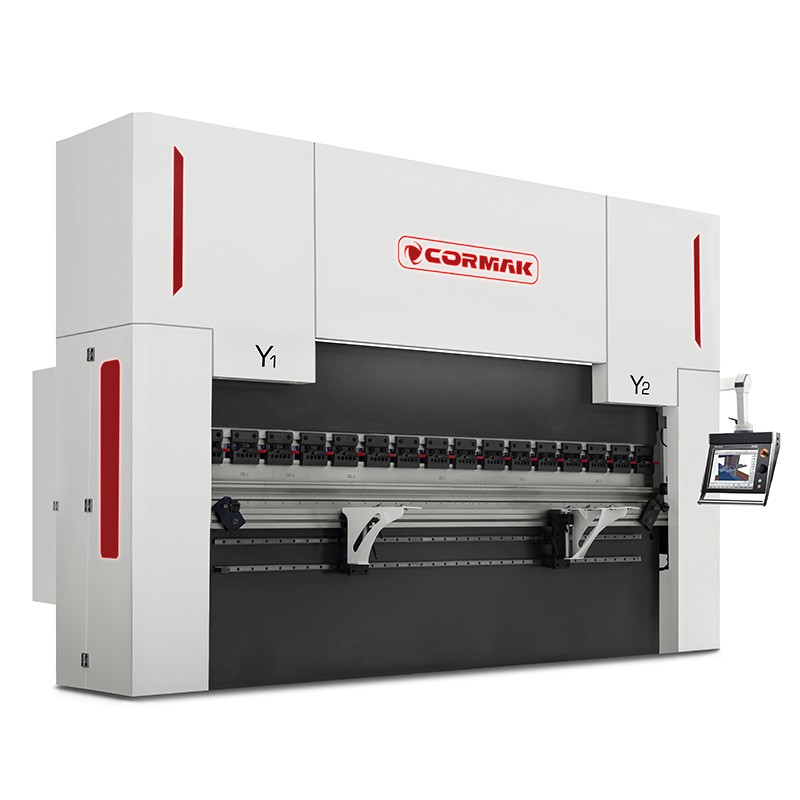

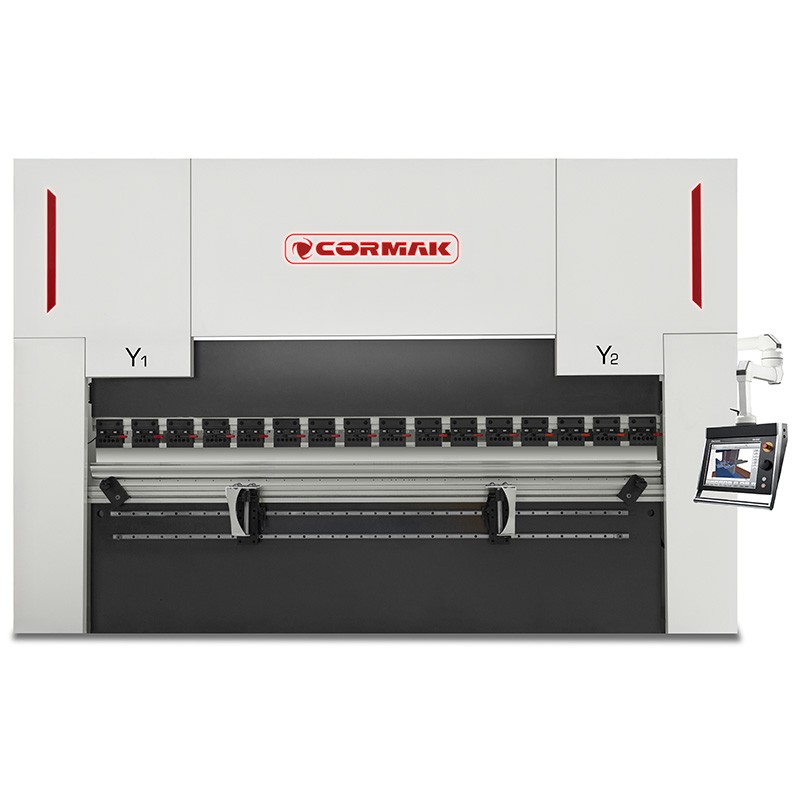

Die vorgestellte Konfiguration ist die von Kunden am häufigsten gewählte Ausstattung – eine bewährte und effiziente Wahl für die Serienproduktion
Hauptmerkmale:
-
Vordere Auflagen: 2 Stück auf Linearführungen, die während des Biegevorgangs Stabilität gewährleisten
-
Achsen Y1, Y2: automatische Regelung
-
Regelung des Hinteranschlags (Achse X): Servoantrieb mit Encodern
-
Regelung der Achse R: Servoantrieb mit Encodern
-
Automatische Bombierungskompensation
-

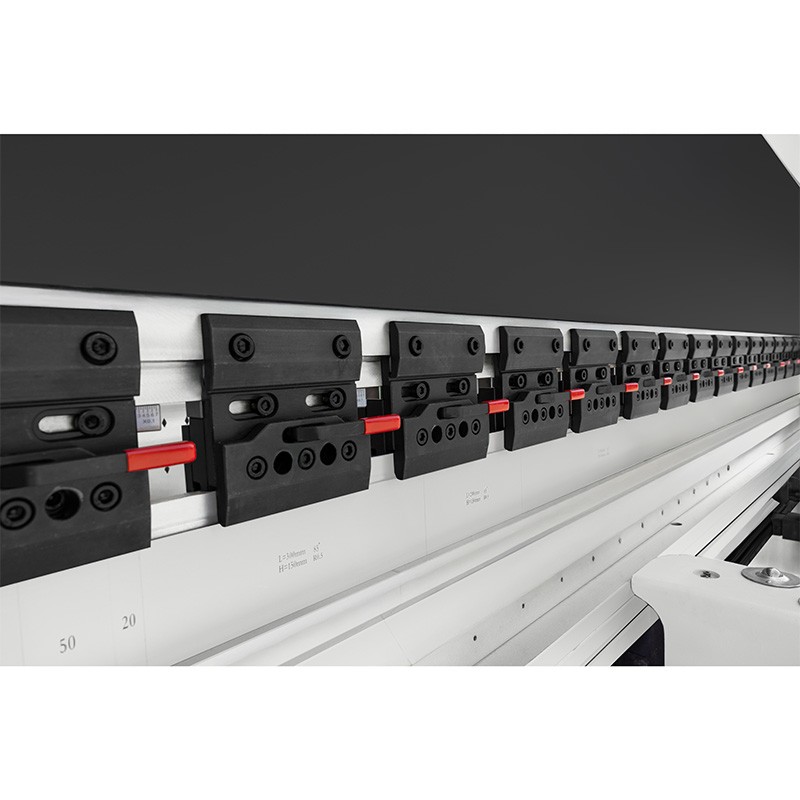

Zweiseitige Werkzeugaufnahme: Schnellspannsystem AMADA, ermöglicht schnelle Werkzeugwechsel
Verfügbare Konfigurationen passen wir an die Produktionsanforderungen und die Art der bearbeiteten Werkstücke an – die Maschinenspezifikation wird individuell nach Einsatz und technologischen Anforderungen bestimmt.
Technische Parameter
| Max. Blechdicke (S235) |
bis 4,0 mm |
| Nennpresskraft |
630 kN |
| Maximale Biegelänge |
2500 mm |
| Einbauhöhe im Ständer (Ausladung) |
250 mm |
| Maximaler Hub des Pressbalkens |
120 mm |
| Maximale Öffnungshöhe |
370 mm |
| Abstand zwischen den Ständern |
2000 mm |
| Rücklauf des Hinteranschlags |
600 mm |
| Motorleistung |
5,5 kW |
| Länge |
2600 mm |
| Breite |
1400 mm |
| Höhe |
2200 mm |
| Gewicht |
4000 kg |
Automatische Regelung des Rücklaufs der Anschläge (Achse X) sowie der Achse R (optional manuell). Die Achse R erleichtert das Biegen größerer Radien, z. B. mit dem Stufensystem.
Optional Regelung der Finger in den Achsen Z1, Z2, R1, R2, X1, X2 mit Servomotoren.
Damit das Ergebnis des Stufenbiegens zufriedenstellend ist, sind bestimmte Berechnungen erforderlich, die jedoch die Kenntnis einiger der wichtigsten mit dem Biegeprozess verbundenen Parameter voraussetzen – diese sind:
- Bogenlänge – der Abstand zwischen den Enden der gebogenen Blechkurve, gemessen an der Innenseite der Biegung;
- Anzahl der Biegungen – die Anzahl der einzelnen Biegungen, die durchgeführt werden müssen, um ein gebogenes Blech mit einem bestimmten Radius zu erhalten; je größer die Anzahl der Biegungen, desto kleiner der Winkel der einzelnen Biegung und desto glatter der Bogen;
- Abstand zwischen den Biegungen – der Abstand zwischen den einzelnen während des Prozesses ausgeführten Biegungen.
Auch wenn der gesamte Stufenbiegeprozess recht kompliziert erscheinen mag, sind die bei CORMAK verfügbaren Maschinen und Softwarelösungen inzwischen so weit entwickelt, dass sie den Bediener in vielen Aspekten vollständig entlasten.
Automatische Bombierungskompensation
Gewährleistet über die gesamte Biegelänge die Beibehaltung desselben Biegewinkels – (Option)
Manuelle Bombierungskompensation (Option)
Gewährleistet über die gesamte Biegelänge die Beibehaltung desselben Biegewinkels – (Option)
Hochwertige Komponenten:
- Elektrische Komponenten der Marken Schneider/Delta/Eaton
Steuerung und Funktionalität:
DELEM DA-53TX
- Ausgestattet mit einem 15"-Touchscreen, montiert an einem Schwenkarm, der freie Arbeit im gesamten Arbeitsbereich der Maschine ermöglicht
- Erweiterte Programmieralgorithmen mit automatischer Berechnung der Biegesequenzen
- Unterstützung von bis zu vier Achsen, ermöglicht komplexere Operationen
- Kompatibel mit vielen Abkantpressen
- Option: Erstellung einer Zeichnung des Biegeteils auf dem Display der Steuerung /2D/
- Option: Erstellung eines Biegeprogramms auf Basis der eingegebenen Produktzeichnung /2D/
- Option: Arbeiten an der Maschine mit Echtzeit-2D-Ansicht der Biegesequenz
Optional ebenfalls erhältlich sind die Steuerungen DELEM DA-53T+2D, DA-66T sowie DA-69T, oder CYBELEC 12
DA-53T+2D
Display
- 10,1" TFT LCD Touchscreen
- Farbig
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- Interner Speicher 1GB
- Steuerlogik verhindert Achskollisionen
Funktionen
- Bibliothek mit Stempeln und Matrizen /30 Stempel & 60 Matrizen/ – beschreibend und grafisch
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Materialdatenbank /Möglichkeit, neue Blecharten hinzuzufügen/
- Erstellung einer Zeichnung des Biegeteils auf dem Display /2D/
- Erstellung des Biegeprogramms auf Basis der Produktzeichnung /2D/
- Betrieb mit Echtzeit-2D-Ansicht der Biegesequenz
- 2D-Simulation des Biegens mit Kollisionsvorschau /Schritt-für-Schritt-Simulation/
- Warnmeldungen (z. B. Überschreiten der Werkzeugfestigkeit)
- Möglichkeit, Biegenreihenfolge zu ändern und Programmschritte anzupassen
- Korrekturen können eingegeben und gespeichert werden
- Manueller Betriebsmodus
- Manuelle Positionierung der Hinteranschlagsachsen
- Steuerlogik verhindert Kollisionen der Achsen X, R, Y1, Y2
- Automatische Berechnung des Pressbalkenhubes
- Automatische Berechnung der Biegekraft je nach Material
- Automatische Berechnung der Anschlagposition
- Automatische Berechnung des Innenradius und der Abwicklung
- Backup-Möglichkeit für Produkte und Werkzeuge
- USB-Port
DA-58T
Display
- 15" TFT LCD Touchscreen
- Farbig
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- Arbeitsspeicher 4Mb
- Max. Anzahl Programme: 9999 (25 Schritte max.)
- Max. Wiederholungen pro Schritt: 99
- Steuerlogik verhindert Achskollisionen
Funktionen
- Bibliothek mit Stempeln und Matrizen /30 Stempel & 60 Matrizen/
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Materialdatenbank /Möglichkeit, neue Materialien hinzuzufügen/
- 2D-Zeichnungserstellung auf dem Display
- Programmerstellung anhand Produktzeichnung /2D/
- Echtzeit-2D-Ansicht der Biegesektionen
- 2D-Simulation mit Kollisionsvorschau
- Warnmeldungen (z. B. Werkzeugüberlastung)
- Möglichkeit, Reihenfolge und Programmschritte zu ändern
- Speichern von Korrekturen
- Manueller Modus
- Manuelle Positionierung der Hinteranschlagsachsen
- Automatische Berechnung des Pressbalkenhubes
- Automatische Berechnung der Biegekraft
- Automatische Berechnung der Anschlagposition
- Automatische Berechnung des Innenradius und der Abwicklung
- Backup-Möglichkeit für Produkte und Werkzeuge
- USB-Port
DA-66T
Display
- 17” TFT LCD Touchscreen
- Farbig
Externe Software
- optionale Arbeitsplatzlizenz LITE T2D (Erstellung von Biegeabläufen am PC)
System
- Intuitive Steuerung
- Stabiles Betriebssystem Windows CE
- Arbeitsspeicher 64Mb
- Max. Programme: 1000 /1Gb/
- Max. Wiederholungen pro Schritt: 99
Funktionen
- 2D-Zeichnungserstellung auf dem Display
- Automatische Programmerstellung aus Produktzeichnung
- Automatische Berechnung von Hub und Biegekraft
- Automatische Einstellung des Hinteranschlags
- 3D-Biegesimulation (Schritt-für-Schritt)
- Automatische Positionierung der Anschlagfinger
- Kollisionswarnungen Werkzeug-Material
- Warnmeldungen bei Überlastung
- Änderung der Reihenfolge der Biegungen möglich
- Automatische Abwicklungskalkulation
- Korrektur einzelner Programmschritte
- Manuelle Steuerung möglich
- Materialdatenbank
- Bibliothek für Stempel und Matrizen
- Programmbibliothek mit Vorschau und Katalogisierung
- Zähler für Hübe und Betriebsstunden
- USB-Port
- Backup-Möglichkeit für Produkte und Werkzeuge
DA-69T
Display
- 17” TFT LCD Touchscreen
- Farbig
Externe Software
- optionale Arbeitsplatzlizenz LITE T3D (Erstellung von Biegeabläufen am PC)
System
- Intuitive Steuerung
- Stabiles Betriebssystem Windows CE
- Arbeitsspeicher 64Mb
- Max. Programme: 1000 /1Gb/
- Max. Wiederholungen pro Schritt: 99
Funktionen
- Import von DXF-Dateien
- Import von 3D-Funktionen in IGES & SAT über LITE T3D
- 3D-Zeichnungserstellung auf dem Display
- Automatische Programmerstellung auf Basis der Produktzeichnung
- Automatische Berechnung von Hub und Biegekraft
- Automatische Einstellung des Hinteranschlags
- 3D-Biegesimulation (Schritt-für-Schritt)
CYBELEC 12
Display
- 12” TFT LCD Touchscreen
- Farbig
System
- Intuitive Steuerung
- Stabiles Betriebssystem Windows CE
- Max. Anzahl Stempel: 100
- Max. Programme: 300
- Max. Wiederholungen pro Schritt: 24
- Max. Materialien: 10
Funktionen
- Benutzerfreundliches HMI-Interface
- Grafische Profildarstellung 2D und 3D-Visualisierung
- Automatische Biegesequenz
- Höchste Biegepräzision dank fortschrittlicher Algorithmen
- Tandem-Funktion
- Werkzeugimport
- Vor- / Nachbiegen
- Unterstützt Winkelmessung
- Unterstützt Barcode-Lesegerät
- Industrie 4.0 konfigurierbar
Die Maschine kombiniert fortschrittliche Technologie mit einfacher Bedienung und ist damit die ideale Wahl sowohl für präzise manuelle Aufgaben als auch für effiziente Serienfertigung. Hochwertige Komponenten und fortschrittliche Sicherheitssysteme gewährleisten Zuverlässigkeit und Sicherheit im Betrieb.
Sicherheit

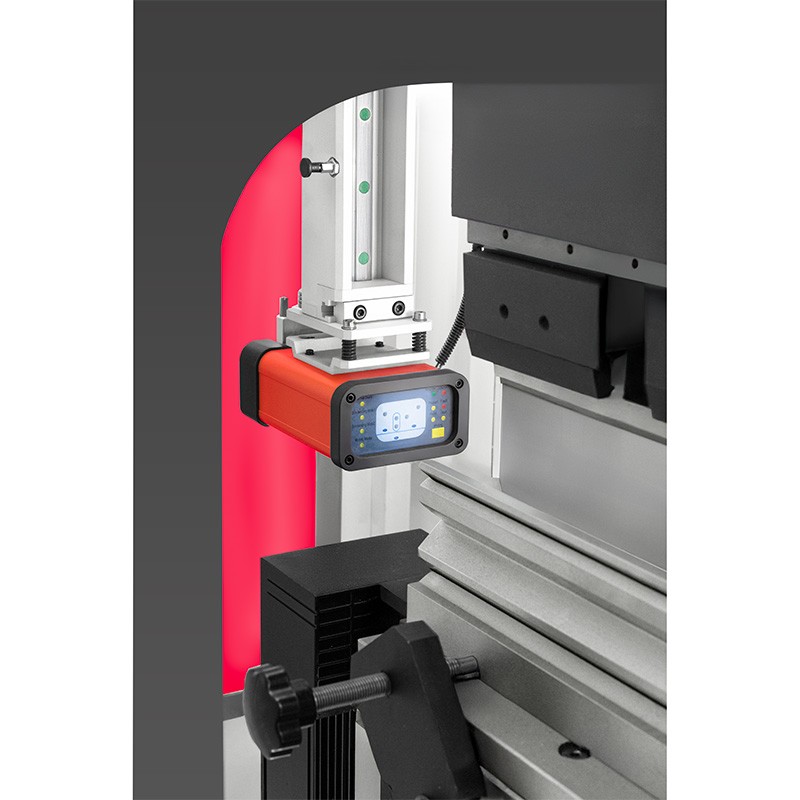

Lasersicherheitssystem
Standardmäßig mit einem hochklassigen Lasersicherheitssystem ausgestattet, das den Bediener schützt und den Biegeprozess mehr als doppelt so schnell macht.
Wir sparen nicht an der Sicherheit! Hochwertige Hydraulikverbindungen und Sicherheitsventile.
Achtung vor Pseudo-Sicherungen wie Tor- oder Lichtschranken, da diese nicht CE-konform sind und Mitarbeiter gefährden können. Als Arbeitgeber tragen Sie die Verantwortung für die Sicherheit Ihrer Mitarbeiter!
CE-konforme Schutzeinrichtungen
Ergonomie und zusätzliche Vorteile:
- Mobiler Controller an Schwenkarm
- LED-Beleuchtung: verbessert Komfort und Arbeitssicherheit
- Auflagen auf Linearführungen

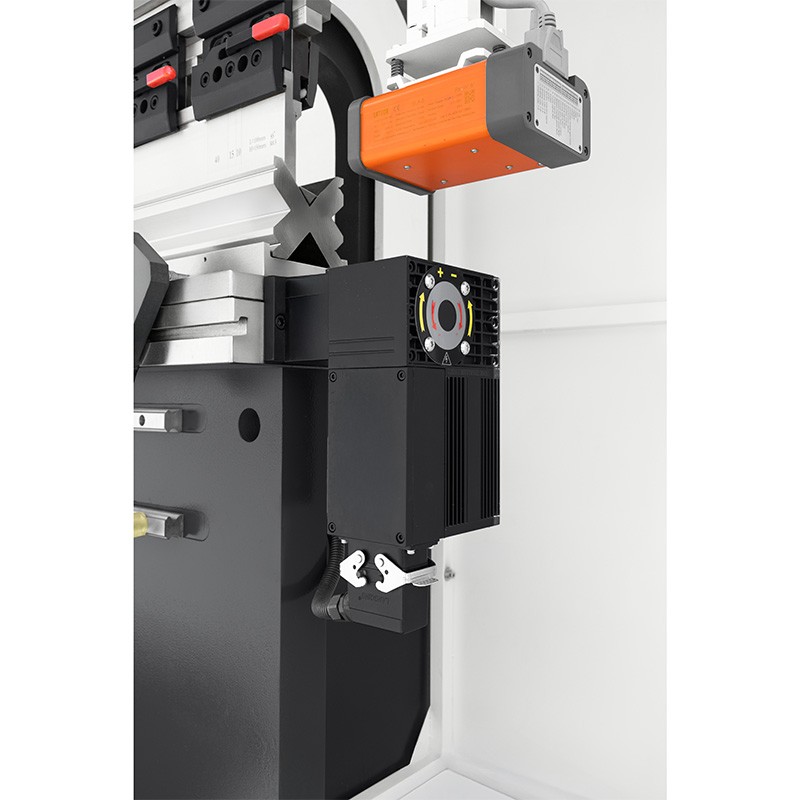

- Nachlaufstützen (Option)
Nachlaufstützen mit Servomotoren ermöglichen das Biegen von großformatigen Blechen, die während des Biegevorgangs im richtigen Winkel angehoben werden, sodass der Bogen sich nicht verzieht und der Sollwinkel erhalten bleibt.
▶
