Laserschneidanlage mit einem Arbeitsbereich von 12.000 × 2.500 mm und einem Wechseltischsystem – die ideale Lösung für industrielle Anwendungen, bei denen Geschwindigkeit, Qualität und Stabilität entscheidend sind. Jeder Laser wird im Werk unseres Unternehmens montiert. In Kombination mit modernen Lösungen, hochwertigen Komponenten und europäischen Normen gewährleistet dies einen sicheren und zuverlässigen Betrieb über viele Jahre hinweg.
Laserschneidmaschinen sind moderne Geräte, die sich durch zahlreiche Vorteile auszeichnen. Sie sind nicht nur eine hervorragende und deutlich wirtschaftlichere Alternative zur CO2-Technologie, sondern verfügen auch über viele Eigenschaften, die eine Produktionssteigerung (bis zu 70 %) und eine Verbesserung der Qualität ermöglichen. Die FIBER-Technologie erlaubt das Schneiden von Blechen und anderen Materialien unterschiedlicher Stärke – von sehr dünn bis sehr dick. Die Wellenlänge des Faserlasers beträgt 1,064 µm. Diese Eigenschaften führen zu einer hundertfach höheren Intensität im Vergleich zu CO2-Geräten gleicher Leistung.
Die Portalstruktur besteht aus gereiftem Luftfahrtaluminium, das mit einer Presskraft von 4.300 Tonnen geformt wird und eine außergewöhnliche Steifigkeit erreicht. Luftfahrtaluminium bietet zahlreiche Vorteile: hohe Steifigkeit (größer als Gusseisen), geringes Gewicht, Korrosions- und Oxidationsbeständigkeit sowie gute Zerspanbarkeit.

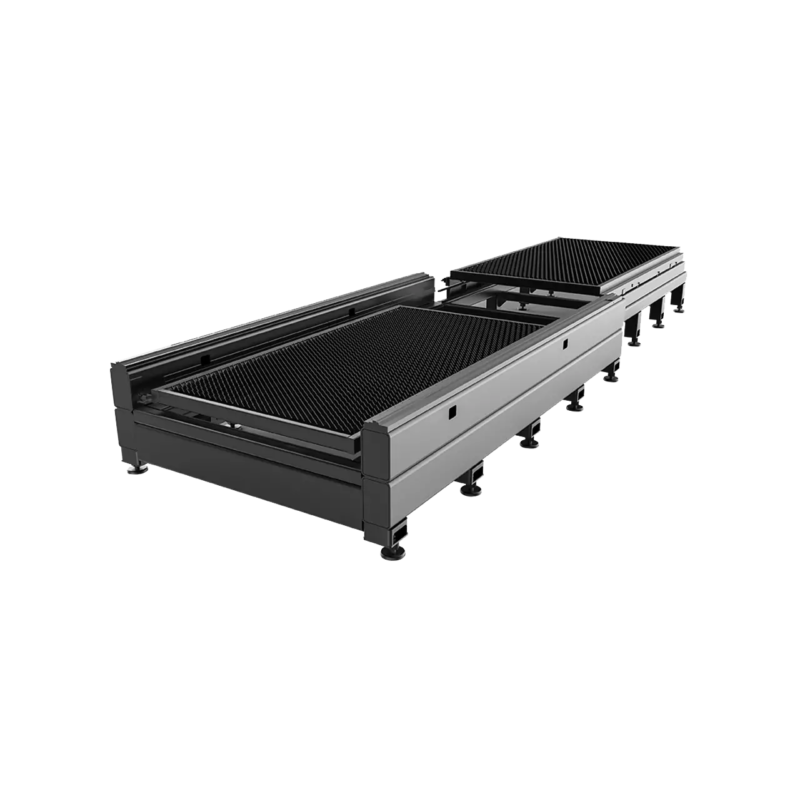

Der Wechseltisch besteht aus einer oberen und einer unteren Plattform, deren Bewegung und Austausch durch die Steuerung geregelt werden. Die Maschine kann den Plattformwechsel in 15 Sekunden durchführen.

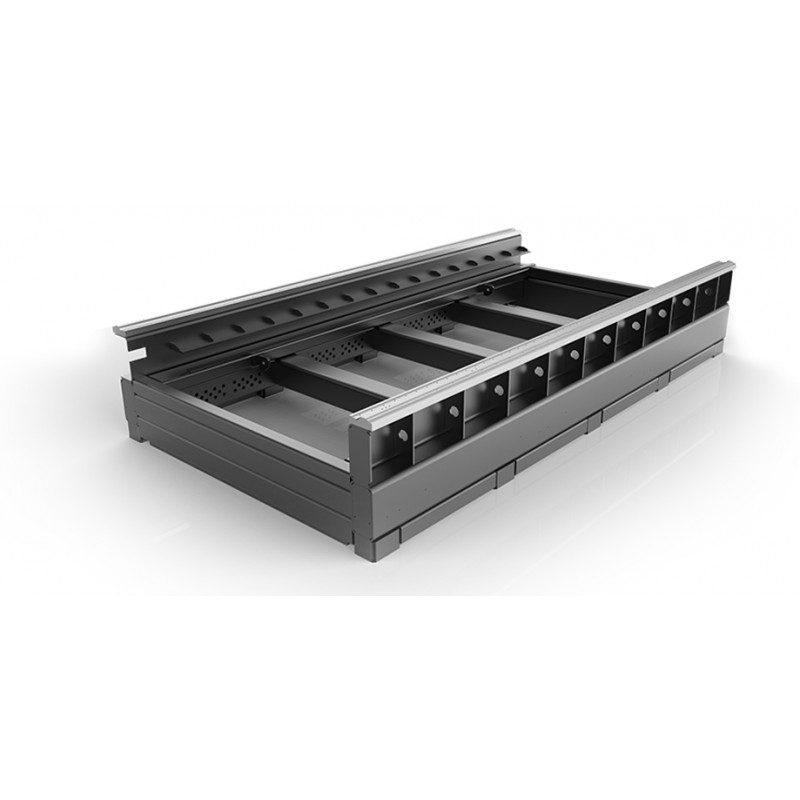

Die Bettkonstruktion besitzt eine wabenförmige Innenstruktur, bestehend aus vielen verschweißten Rechteckrohren. Im Inneren der Rohre befinden sich Verstärkungen, die die Festigkeit erhöhen sowie die Steifigkeit und Stabilität der Führungsschiene verbessern, um Verformungen zu verhindern. Hohe Festigkeit, Stabilität und Zugfestigkeit gewährleisten 20 Jahre Nutzung ohne Verformung.
| ARBEITSBEREICH | 2500 × 12000 mm |
| LEISTUNG | 1000 W 1500 W 2000 W 3000 W 4000 W 6000 W 8000 W 12000 W |
| WIEDERHOLGENAUIGKEIT | ±0,02 mm/m |
| MAXIMALE GESCHWINDIGKEIT | 120 m/min |
| MAXIMALE BESCHLEUNIGUNG | 1,5 G |
| STROMVERSORGUNG | 400 V 50 Hz |
Die tatsächlichen Parameter können je nach technischen Bedingungen und verwendeten Materialien variieren.
▶
▶
▶
▶
▶
▶
▶
▶
▶
