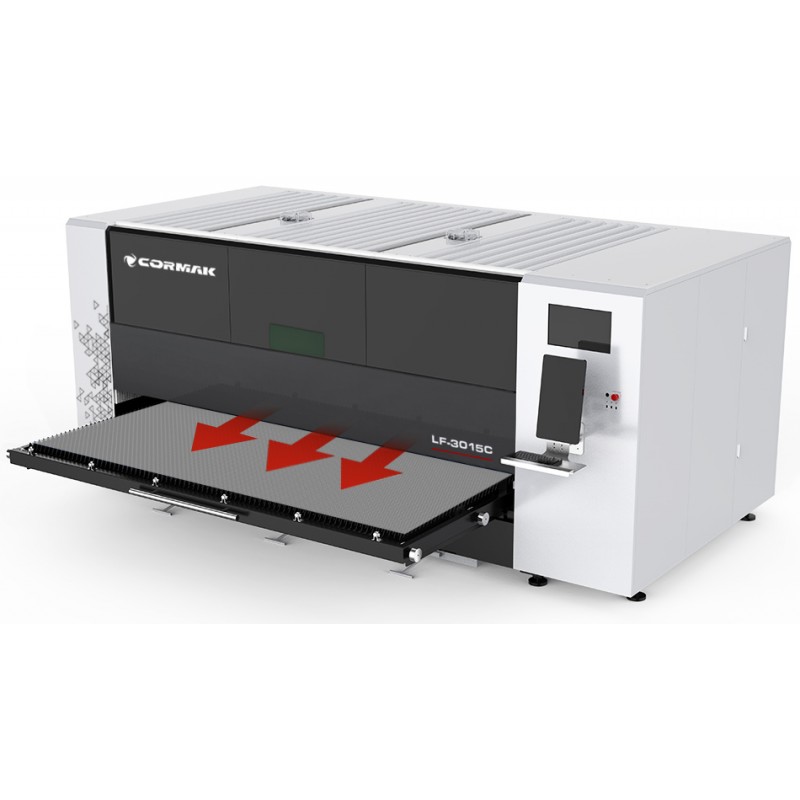

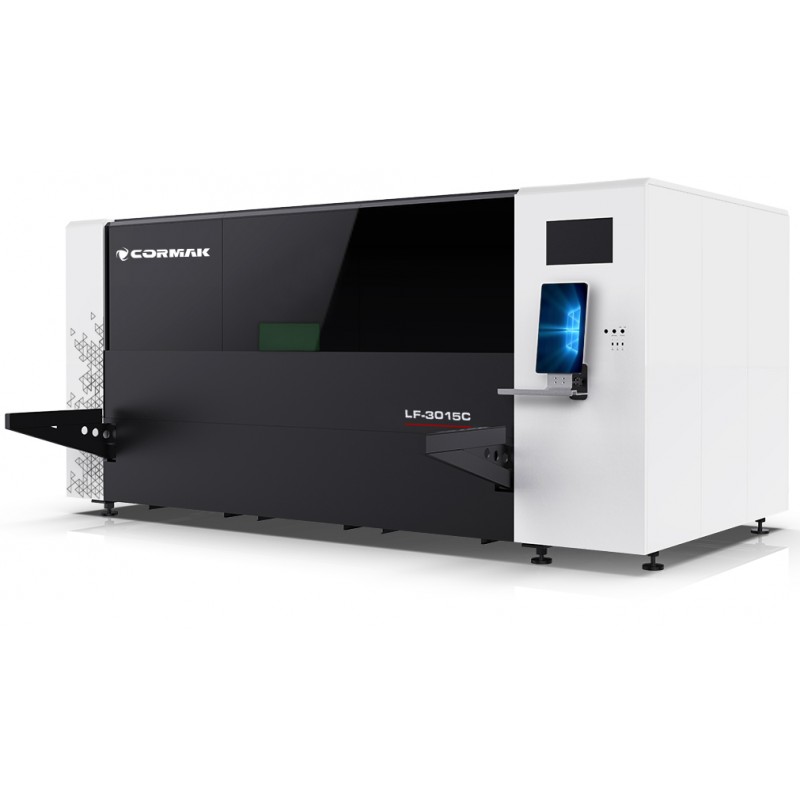

Moderne, vollständig geschlossene Laserschneidmaschine zum Schneiden von Blechtafeln mit den Abmessungen 3000 × 1500 mm. Die seitliche Öffnung ermöglicht ein bequemes Beladen des Arbeitstisches. Dank ihrer kompakten Bauweise eignet sich die Maschine ideal für Werkhallen mit begrenztem Platz, in denen beispielsweise geschlossene Laser mit Wechseltischsystemen keinen Platz finden.
Faserlaser-Schneidmaschinen sind moderne Geräte, die sich durch zahlreiche Vorteile auszeichnen. Sie sind nicht nur eine hervorragende und deutlich wirtschaftlichere Alternative zur CO2-Technologie, sondern besitzen auch viele Eigenschaften, die eine Produktionssteigerung (bis zu 70%) und eine Verbesserung der Qualität ermöglichen. Die FIBER-Technologie erlaubt das Schneiden von Blechen und anderen Materialien mit unterschiedlicher Dicke – von sehr dünn bis sehr dick. Die Wellenlänge des FIBER-Lasers beträgt 1,064 Mikrometer. Diese Eigenschaften beeinflussen die Intensität, die 100-mal höher ist als bei CO2-Geräten ähnlicher Leistung.
ZU DEN WICHTIGSTEN VORTEILEN DES LASERS GEHÖREN
Faserlaser
Der Bildschirm verfügt über ein vertikales Display mit schneller Reaktionszeit, höherem Kontrast, größerem Blickwinkel, geringem Energieverbrauch und hoher Auflösung. Darüber hinaus zeichnet er sich durch hohe Helligkeit, geringeren Reflexionsgrad und erhöhte Haltbarkeit aus.
Die Bettkonstruktion besitzt eine wabenförmige Innenstruktur aus vielen verschweißten Rechteckrohren. Im Inneren befinden sich Verstärkungen, die die Festigkeit des Bettes sowie die Steifigkeit und Stabilität der Führungsschiene erhöhen, um Verformungen effektiv zu verhindern. Hohe Festigkeit, Stabilität und Zugbeständigkeit gewährleisten eine 20-jährige Nutzung ohne Verformung.
| ARBEITSBEREICH | 1000×2000 mm |
| LEISTUNG | 2000 W (Option: 1000 W, 1500 W, 3000 W) |
| WIEDERHOLGENAUIGKEIT | ±0,02 mm/m |
| MAXIMALE GESCHWINDIGKEIT | 40 m/min |
| ABMESSUNGEN | 3800×2180×2000 mm |
| STROMVERSORGUNG | 400 V 50 Hz |
Die tatsächlichen Parameter können je nach technischen Bedingungen und verwendeten Materialien variieren.

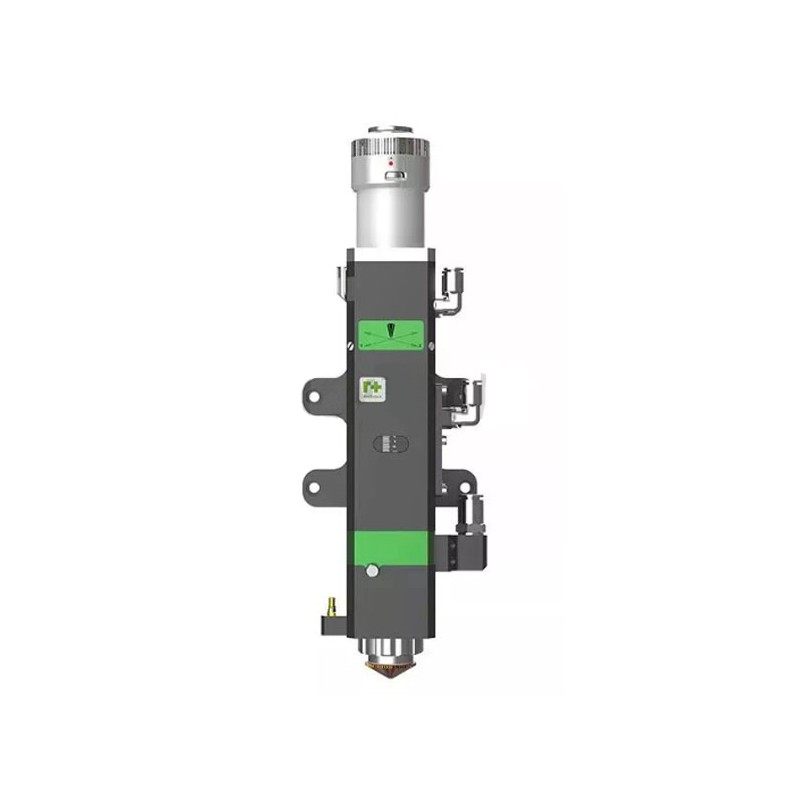

1. Schneidkopf RAYTOOLS
2. Linearführungen: HIWIN
3. Zahnräder und Zahnstangen: YYC
4. Servomotoren DELTA
5. Getriebe MOTOREDUCER
6. Pneumatikkomponenten SMC
7. Elektronische Bauteile wie Schütze, Relais, Sensoren von Schneider, OMRON, IDEM
8. CypCut-Software
9. Chiller (Wasserkühler): S&A
10. Spannungsstabilisator TNS
▶
▶
▶
▶
▶
▶
▶
▶
▶
