Faserlaser zum Schneiden von großformatigen Blechtafeln mit einem Arbeitsbereich von 6000x2000 mm. Das Lasersystem ist mit einem Wechseltisch ausgestattet, um den Schneidprozess weiter zu beschleunigen. Eine stabile Leistung gewährleisten Komponenten namhafter Hersteller wie YASKAWA-Servomotoren, HIWIN-Linearführungen und der Raytools-Schneidkopf.
Laserschneidanlagen sind moderne Maschinen mit zahlreichen Vorteilen. Sie stellen nicht nur eine hervorragende und wesentlich wirtschaftlichere Alternative zur CO2-Technologie dar, sondern verfügen auch über viele Eigenschaften, die eine Produktionssteigerung (bis zu 70 %) und eine Qualitätsverbesserung ermöglichen. Die FIBER-Technologie erlaubt das Schneiden von Blechen und anderen Materialien unterschiedlicher Dicke – von sehr dünn bis sehr dick. Die Wellenlänge des FIBER-Lasers beträgt 1,064 Mikrometer. Diese Eigenschaften sorgen für eine Intensität, die 100-mal höher ist als bei CO2-Geräten ähnlicher Leistung.
Die Portalstruktur besteht aus gehärtetem Flugzeugaluminium, das mit einer Presskraft von 4300 t geformt wird und eine außergewöhnliche Steifigkeit erreicht. Flugzeugaluminium bietet zahlreiche Vorteile: hohe Steifigkeit (größer als Gusseisen), geringes Gewicht, Korrosions- und Oxidationsbeständigkeit sowie gute Bearbeitbarkeit.

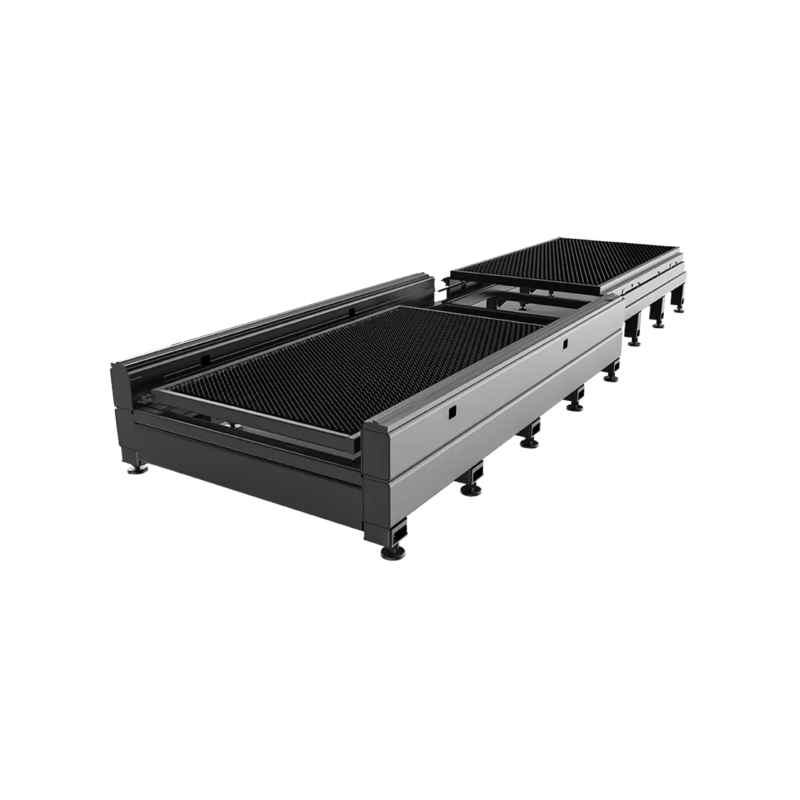

Der Wechseltisch besteht aus einer oberen und einer unteren Plattform, deren Bewegung und Austausch durch den Steuercontroller geregelt wird. Der Tischwechsel erfolgt in nur 15 Sekunden.
Die Bettkonstruktion verfügt über eine wabenförmige Innenstruktur aus vielen verschweißten Rechteckrohren. Im Inneren der Rohre befinden sich Verstärkungen, die die Festigkeit und Stabilität der Führungsschiene erhöhen und eine Verformung effektiv verhindern. Hohe Festigkeit, Stabilität und Zugfestigkeit gewährleisten eine Nutzungsdauer von 20 Jahren ohne Verformung.
| ARBEITSBEREICH | 2000x6000 |
| LEISTUNG | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W |
| WIEDERHOLGENAUIGKEIT | ±0,02 mm/m |
| MAXIMALE GESCHWINDIGKEIT | 120 m/min |
| MAXIMALE BESCHLEUNIGUNG | 1,5 G |
| STROMVERSORGUNG | 400 V 50 Hz |
Die tatsächlichen Parameter können je nach technischen Bedingungen und eingesetzten Materialien variieren.
▶
▶
▶
▶
▶
▶
▶
▶
▶
