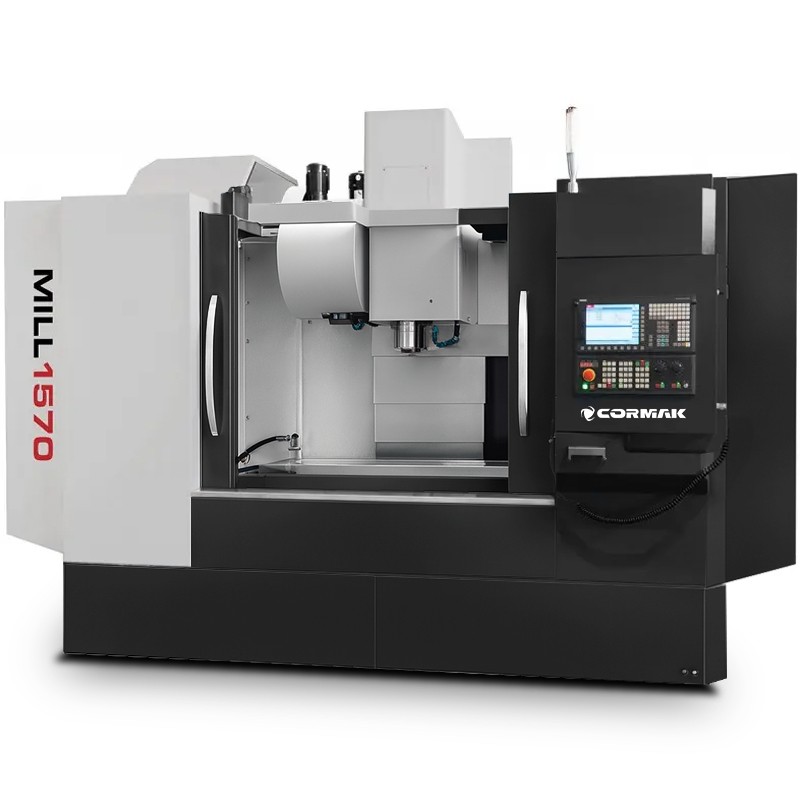

CNC-Bearbeitungszentrum MILL 1570 – Präzision und Effizienz in der CNC-Bearbeitung
Das Bearbeitungszentrum MILL 1570 ist ein modernes vertikales CNC-Bearbeitungszentrum, entwickelt für die präzise Metallbearbeitung in anspruchsvollen industriellen Anwendungen. Ausgestattet mit der fortschrittlichen Steuerung Siemens Sinumerik 828D bietet es unübertroffene Genauigkeit und hohe Leistungsfähigkeit.
Hauptvorteile des Bearbeitungszentrums MILL 1570
Das vertikale Bearbeitungszentrum MILL 1570 kombiniert moderne Technologie mit robuster Konstruktion und gewährleistet Stabilität sowie Präzision bei der Bearbeitung schwerer Werkstücke. Es ist die ideale Lösung für Unternehmen, die CNC-Bearbeitungszentren suchen, die Qualität, Effizienz und Flexibilität garantieren. Zu den wichtigsten Vorteilen zählen:
- Außergewöhnliche Präzision: Positioniergenauigkeit ±0,01 mm durch Kugelumlaufspindeln mit 40 mm Durchmesser und 8 mm Steigung – ideal für Werkstücke mit komplexen Geometrien.
- Konstruktive Stabilität: Massiver Maschinenkörper mit 9500 kg Gewicht und 4-spurigem Führungssystem minimiert Vibrationen und erlaubt Werkstückbelastungen bis 960 kg.
- Hohe Leistungsfähigkeit: Spindel mit 16 kW Leistung, Drehzahlen bis 10000 U/min (Riemenantrieb) sowie Eilgang 15/15/12 m/min verkürzen die Zykluszeiten erheblich.
- Arbeitssicherheit: Hermetisch geschlossener Arbeitsraum schützt vor Staub und Spänen und sorgt für ergonomische Arbeitsbedingungen.
- Flexible Konfiguration: Erweiterbar um 4. Drehachse, alternative Steuerungen (Siemens 808D, Fanuc Oi-TF) sowie Spindelkühlung – anpassbar an spezifische Produktionsanforderungen.
- Langlebigkeit: Hochwertige Linearführungen und mechanische Komponenten garantieren eine lange Lebensdauer unter industriellen Bedingungen.
- Fortschrittliche Steuerungsfunktionen: Ergonomische Benutzeroberfläche und erweiterte Bearbeitungszyklen erleichtern Programmierung und Prozessoptimierung.
Konstruktion und Technologie des Bearbeitungszentrums MILL 1570
Das Fräszentrum für Metall MILL 1570 wurde für maximale Haltbarkeit und Präzision in rauen Produktionsumgebungen entwickelt. Wichtige Konstruktionsmerkmale:
- Massiver Gusskörper: Mit 9500 kg Gewicht, breiter Anordnung gehärteter und geschliffener Rechteckführungen – höchste Steifigkeit und Stabilität.
- 4-spuriges Führungssystem: Für große Tischbelastungen, ideal bei schweren Werkstücken.
- Linearführungen: Hochwertige Führungen in den Achsen X, Y, Z gewährleisten Laufruhe und Präzision bei Vorschüben bis 15 m/min.
- Spindel BT40 (Option BT50): Mit 16 kW Leistung, bis zu 10000 U/min, Riemenantrieb und Gegengewicht – reduziert Vibrationen und steigert die Zerspanleistung.
- Kugelumlaufspindeln: Präzise Spindeln Ø40 mm, Steigung 8 mm in allen Achsen für hohe Genauigkeit.
- Werkzeugmagazin: 24-fach BT40 (Option BT50) für schnelle Werkzeugwechsel bei max. Gewicht 7,5 kg.
- Automatisches Schmiersystem: Minimiert Verschleiß und verlängert die Lebensdauer.
- Hermetische Arbeitskammer: Sicherheit und Schutz vor Verschmutzungen.
Präzision und Effizienz der Arbeit
Das CNC-Bearbeitungszentrum MILL 1570 bietet außergewöhnliche Präzision dank der Steuerung Siemens Sinumerik 828D, die hohe Rechenleistung und fortschrittliche Bearbeitungszyklen gewährleistet. Mit einer Positioniergenauigkeit von ±0,01 mm sowie Eilganggeschwindigkeiten von 15/15/12 m/min ist eine effiziente Bearbeitung komplexer Werkstücke möglich. Das System optimiert Werkzeugwege, reduziert Produktionszeiten und minimiert Fehler.
Anwendungsbereiche des vertikalen Bearbeitungszentrums MILL 1570
Vertikale Bearbeitungszentren wie das MILL 1570 finden Einsatz in Schlüsselbranchen der Industrie, darunter:
- Automobilindustrie: Fertigung von Motorenteilen, Getriebekomponenten und Fahrwerkselementen.
- Luftfahrtindustrie: Präzise Bearbeitung von Turbinenteilen und Flugzeugstrukturen.
- Werkzeugbau: Herstellung von Spritzgussformen, Matrizen und komplex geformten Werkstücken.
- Maschinenbau: Produktion schwerer Komponenten für Industrieanlagen und Präzisionswerkzeuge.
Dank der Möglichkeit zur Erweiterung um eine 4. Achse ist die Maschine ideal für Produktionsbetriebe, die Vielseitigkeit und Präzision verlangen.
Standardausstattung
- Siemens Sinumerik 828D Steuerung mit 2 Jahren Garantie
- Spindel 10000 U/min
- 24-fach Werkzeugmagazin BT40
- 3-farbige Signallampen
- Arbeitsraumbeleuchtung
- Geschlossenes Kühlsystem
- Hermetisches Gehäuse
- Automatisches Schmiersystem
- Pneumatiksystem
Optionale Ausstattung
- Steuerungen Siemens Sinumerik 808D oder Fanuc Oi-TF
- Spindel BT50
- Spindelkühlung (20 bar oder 40 bar)
- 4. Drehachse
- Späneförderer (Ketten- oder Schneckentyp)
- Werkzeugmesstaster Renishaw TS27R
- Werkstücktaster Renishaw OMP60
- Renishaw Messzyklen
- Öl- und Kühlmittelabscheider
- Nebelabsaugung
- Automatische Türen
- Messlineale für 3 Achsen
Technische Parameter
| Technische Parameter MILL 1570 |
| Steuerung |
SIEMENS 828D |
| Tischgröße |
1500x710 mm |
| T-Nuten |
5x22x135 mm |
| Max. Tischbelastung |
960 kg |
| Achsen X/Y/Z |
1300 x 700 x 650 mm |
| Abstand Spindel – Arbeitstisch |
200-900 mm |
| Abstand Spindel – Säule |
830 mm |
| Spindelkegel |
BT40 (Option BT50) |
| Spindeldrehzahl |
100-10000 U/min |
| Spindelantrieb |
Riemenantrieb |
| Spindelmotor |
16 kW |
| Motorleistung X/Y/Z |
22/22/22 N.m |
| Kugelumlaufspindeln (Ø x Steigung) X/Y/Z |
40x08/40x08/40x08 mm |
| Eilganggeschwindigkeit X/Y/Z |
15/15/12 m/min |
| Schnittvorschub X/Y/Z |
8 m/min |
| Magazinkapazität |
BT40-24 |
| Anzahl Werkzeuge |
24 |
| Max. Werkzeuglänge |
300 mm |
| Max. Werkzeuggewicht |
7,5 kg |
| Elektrische Versorgung |
25 KVA |
| Luftdruck |
5-7 kgf/cm2 |
| Positioniergenauigkeit |
±0,01 mm |
| Abmessungen |
3620x3000x2905 mm |
| Gewicht |
9500 kg |
CNC-Steuerungen – Siemens und Fanuc
Das Bearbeitungszentrum MILL 1570 bietet fortschrittliche CNC-Steuerungen wie Siemens Sinumerik 808D, Siemens Sinumerik 828D und Fanuc Oi-TF, die Präzision, Zuverlässigkeit und Benutzerfreundlichkeit garantieren:
SIEMENS SINUMERIK 808 Advanced
- Intuitive Benutzeroberfläche: Einfach zu bedienen, ideal für kleinere Werkstätten und Einsteiger.
- Zuverlässigkeit: Robuste Konstruktion, widerstandsfähig gegen raue Industriebedingungen.
- Wirtschaftlichkeit: Entwickelt für grundlegende Fräs- und Drehbearbeitungen.
Siemens Sinumerik 828D
- Hohe Rechenleistung: Unterstützt dynamische Bearbeitung und komplexe Zyklen.
- Integration mit CAD/CAM: Erleichtert die Zusammenarbeit mit Konstruktionssoftware.
- Erweiterte Funktionen: Optimierung der Werkzeugwege und Ausbau durch zusätzliche Module möglich.
Fanuc Oi-TF
- Stabilität: Hohe Zuverlässigkeit bei Serienfertigung und Langzeiteinsatz.
- Erweiterte Drehzyklen: Ideal für präzise Zerspanungsoperationen.
- Intuitive Bedienung: Klare Benutzeroberfläche beschleunigt die Programmierung.
Bedienungsanleitung Siemens Sinumerik 828 herunterladen
Bedienungsanleitung SIEMENS SINUMERIK 808 Advanced herunterladen
