Unsere neue Serie konventioneller Fräsmaschinen, UWF 150S SERWO, definiert Präzision und Effizienz in der Industrie neu. Diese besondere Fräsmaschine wurde für maximale Vielseitigkeit und hohe Arbeitsqualität entwickelt. Ausgestattet mit Servoantrieben für 3 Arbeitsvorschübe ermöglicht die Maschine eine präzise und schnelle Bearbeitung von Materialien bei verschiedenen Anwendungen.

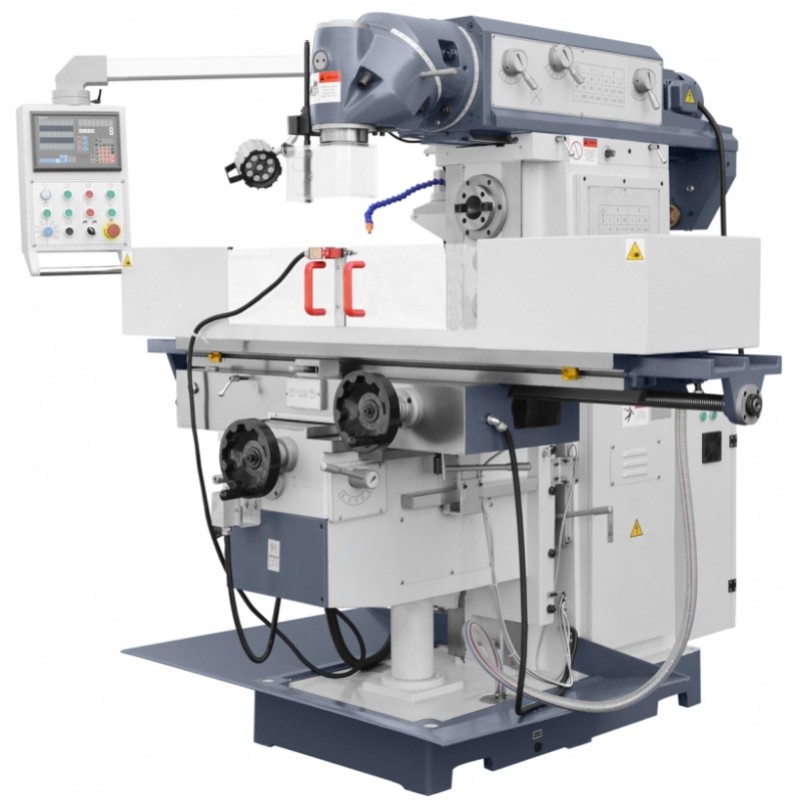

Universalfräsmaschine UWF 150S SERWO mit Schwenktisch ist eine industrielle Fräsmaschine für Metall für die präzise Bearbeitung von Werkstücken, die große Verfahrwege und eine flexible Positionierung des Werkstücks erfordern. Der Arbeitstisch mit 1600x360mm, die automatischen Vorschübe in den Achsen X, Y und Z sowie die Möglichkeit, den Tisch um ±45° zu schwenken, bieten vielseitige technologische Möglichkeiten in der Einzel-, Kleinserien- und Werkstattfertigung.
Das Modell UWF 150S SERWO wurde für Betriebe entwickelt, die von einer Universalfräsmaschine hohe Funktionalität, stabile Arbeitsparameter sowie die Möglichkeit zur Bearbeitung von Werkstücken in verschiedenen Winkeln erwarten. Der Schwenktisch mit einem maximalen Schwenkwinkel von ±45° ermöglicht die Positionierung des Werkstücks zum Werkzeug, ohne dass zusätzliche Winkelvorrichtungen erforderlich sind.
Automatische Vorschübe in den Achsen X, Y und Z sowie der Eilgang aller Achsen erleichtern die Positionierung des Tisches und verkürzen Nebenzeiten. Der Vorschubgeschwindigkeitsbereich von X/Y: 25~800mm/min sowie Z: 8-267mm/min ermöglicht die Anpassung der Bewegungsparameter an Werkzeugart, Material und Bearbeitungsaufgabe.

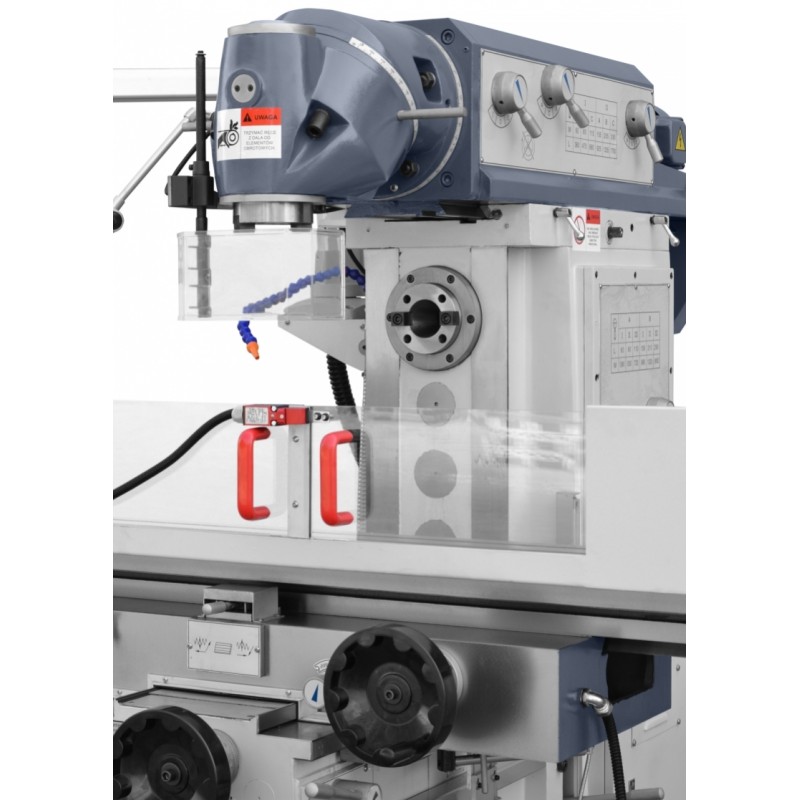

Die Maschinenkonstruktion wurde für den professionellen Einsatz in Zerspanungsbetrieben ausgelegt. Die Aufnahme der vertikalen und horizontalen Spindel entspricht dem Standard 7:24 ISO 50, wodurch Fräswerkzeuge für anspruchsvolle industrielle Arbeiten eingesetzt werden können.

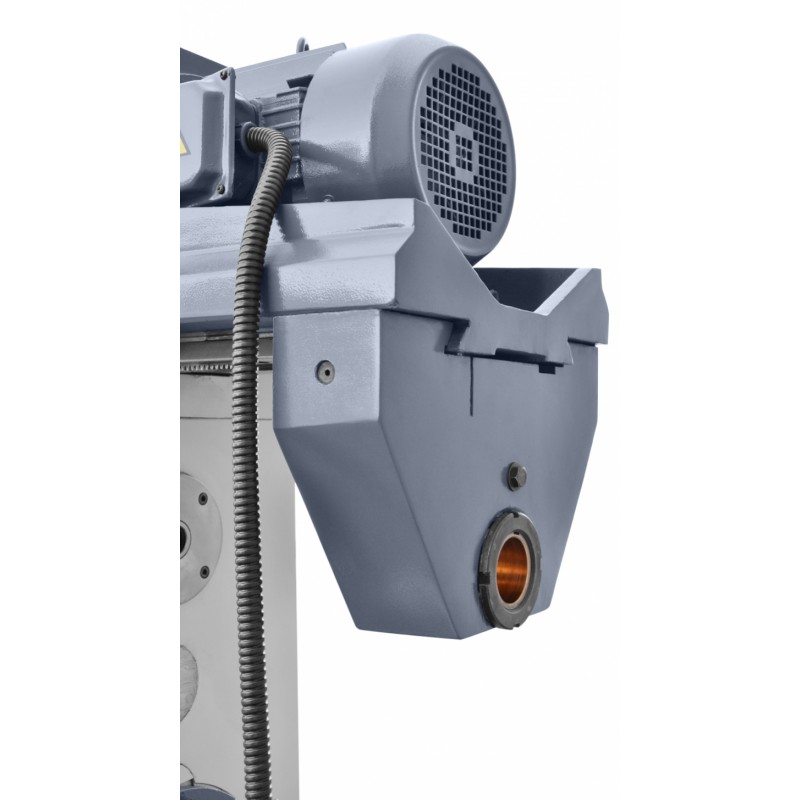

Der Horizontalmotor mit einer Leistung von 5,5kW und der Vertikalmotor mit 4,5kW ermöglichen die Anpassung der Bearbeitungskonfiguration an die Werkstückgeometrie. Der Drehzahlbereich beträgt (12) 60-1750U/min für die Vertikalspindel sowie (12) 58-1800U/min für die Horizontalspindel und ermöglicht die Anpassung der Schnittparameter an Material- und Werkzeugart.
Das wichtigste Merkmal der UWF 150S SERWO ist der im Bereich von ±45° schwenkbare Tisch. Diese Lösung ermöglicht das Fräsen schräger Flächen, Nuten und Werkstücke, die eine Winkelpositionierung erfordern, ohne dass der Arbeitsplatz mehrfach umgerüstet werden muss. Drei T-Nuten im Tisch mit einer Breite von 14mm und einem Abstand von 95mm ermöglichen die Verwendung von Schraubstöcken, Spannvorrichtungen und Spannsystemen.
Der Servoantrieb für den Tischvorschub mit den Parametern 2,36kW / 15Nm sowie die stufenlose Vorschubregelung ermöglichen eine genaue Anpassung der Arbeitsbewegung an die Schnittparameter. Die 3-Achsen-Digitalanzeige erleichtert die Kontrolle der Positionierung, was insbesondere bei wiederholbaren Arbeitsgängen und der Bearbeitung mehrerer Flächen von Bedeutung ist.
Die Universalfräsmaschine UWF 150S SERWO ist für Werkzeugbaubetriebe, Produktionsbetriebe, Reparaturwerkstätten, Instandhaltungsabteilungen sowie Unternehmen mit Einzel- und Kleinserienfertigung vorgesehen. Sie kann zum Fräsen von Flächen, Nuten, schrägen Flächen sowie Werkstücken eingesetzt werden, die eine Bearbeitung in vertikaler oder horizontaler Ausrichtung erfordern. Sie ist eine Lösung für Unternehmen, die Universalfräsmaschinen für unterschiedliche technologische Prozesse einsetzen.
| Technische Parameter | |
|---|---|
| TISCHABMESSUNGEN | 1600x360mm |
| MAX. TISCHVERFAHRWEG (X/Y/Z) | 1300x300x420mm |
| T-NUTEN DES TISCHES (ANZAHL/BREITE/ABSTAND) | 3 /14mm/95mm |
| MAX. SCHWENKWINKEL DES TISCHES | ±45° |
| TISCHVORSCHUBGESCHWINDIGKEIT | X/Y: 25~800mm/min Z: 8-267mm/min |
| SPINDELAUFNAHME (VERTIKAL/HORIZONTAL) | 7:24 ISO 50 / 7:24 ISO 50 |
| ABSTAND VON DER TISCHMITTE ZUR SÄULENFLÄCHE | 230-530mm |
| ABSTAND DER SPINDEL ZUR TISCHOBERFLÄCHE | 0-420mm |
| ABSTAND VON DER VERTIKALEN SPINDELSTIRNFLÄCHE ZUR TISCHOBERFLÄCHE | 150-570mm |
| SPINDELDREHZAHL (VERTIKAL/HORIZONTAL) | (12) 60-1750 / (12) 58-1800U/min |
| LEISTUNG HORIZONTALMOTOR | 5,5kW |
| LEISTUNG VERTIKALMOTOR | 4,5kW |
| SERVOANTRIEB FÜR DEN TISCHVORSCHUB | 2,36kW /15Nm |
| ABMESSUNGEN | 2550x2161x2102mm |
| GEWICHT | 2885kg |
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
Die Kombination aus Schwenktisch, ISO-50-Spindelaufnahmen, automatischen Vorschüben und Servoantrieb für den Tischvorschub ermöglicht es der UWF 150S SERWO, ein breites Spektrum an Prozessen an einem Arbeitsplatz abzudecken. Diese Fräsmaschine für Metall ist für Betriebe vorgesehen, die eine hohe Flexibilität bei der Einstellung, einen großen Arbeitsbereich und die Möglichkeit zur Bearbeitung in verschiedenen Winkeln benötigen.
Kontaktieren Sie einen CORMAK-Berater, um zusätzliche Ausstattung und Werkzeugausrüstung passend zu den zu bearbeitenden Materialien, der Werkstückgeometrie und den geplanten technologischen Prozessen auszuwählen.
