Unsere Wellenschleifmaschinen zeichnen sich nicht nur durch einen stabilen Lauf, sondern auch durch einen niedrigen Geräuschpegel aus – ideal für jeden Produktionsbetrieb. Durch den Einsatz von Schraubenpumpen im Hydrauliksystem arbeiten sie ruhig und energieeffizient. Darüber hinaus gewährleistet die fortschrittliche Spindel des Schleifkopfes eine ausgezeichnete Rundlaufgenauigkeit und hohe Steifigkeit, wodurch Wellen mit hochwertiger Oberflächengüte entstehen.
Rund- und Innenschleifmaschine Ø320 x 1000 mm – Präzision in der zylindrischen Bearbeitung
Die Rund- und Innenschleifmaschine Ø320 x 1000 mm ist eine fortschrittliche Maschine zum präzisen Schleifen zylindrischer Außen- und Innenflächen. Ihre solide Konstruktion und moderne Technologien gewährleisten eine hohe Bearbeitungsgenauigkeit sowie Zuverlässigkeit in anspruchsvollen industriellen Umgebungen.
Die Rund- und Innenschleifmaschine Ø320 x 1000 mm ist eine vielseitige Lösung für industrielle Betriebe, die eine präzise Bearbeitung zylindrischer Elemente bis zu einem Durchmesser von 320 mm und einer Länge bis 1000 mm erfordern (Optionen bis 1500 mm, 2000 mm oder 3000 mm). Für professionelle Anwender konzipiert, verbindet sie fortschrittliche Technologien wie die stufenlose Spindeldrehzahl (25–220 U/min) und den hydraulischen Tischvorschub mit einer massiven Konstruktion von 5,3 Tonnen (Version 1000 mm) und bietet dadurch Zuverlässigkeit und Effizienz. Die Maschine ermöglicht das Schleifen von Außendurchmessern sowie Innendurchmessern von 30 bis 100 mm und ist damit ideal für ein breites Anwendungsspektrum. Eine umfangreiche Serienausstattung, darunter ein Kopf zum Innenschleifen und ein 3-Backenfutter, sowie präzise Vorschübe (0,0025 mm) garantieren exzellente Oberflächenqualitäten. Die wichtigsten Vorteile umfassen:
Die Rund- und Innenschleifmaschine Ø320 x 1000 mm besitzt eine massive Konstruktion mit einem Gewicht von 5,3 Tonnen (Version 1000 mm) und Abmessungen von 322x200x205 cm, was Stabilität während der Bearbeitung gewährleistet. Ausgestattet mit präzisen Führungen und einer durch einen 5,5 kW Motor angetriebenen Spindel arbeitet sie mit einer Schleifscheibe von 400x50x203 mm und ermöglicht eine effiziente Außenbearbeitung zylindrischer Flächen. Der Innenschleifkopf mit einem Motor von 1,1 kW und einer Drehzahl von 10.000/15.000 U/min gewährleistet präzise Bohrungsbearbeitung.

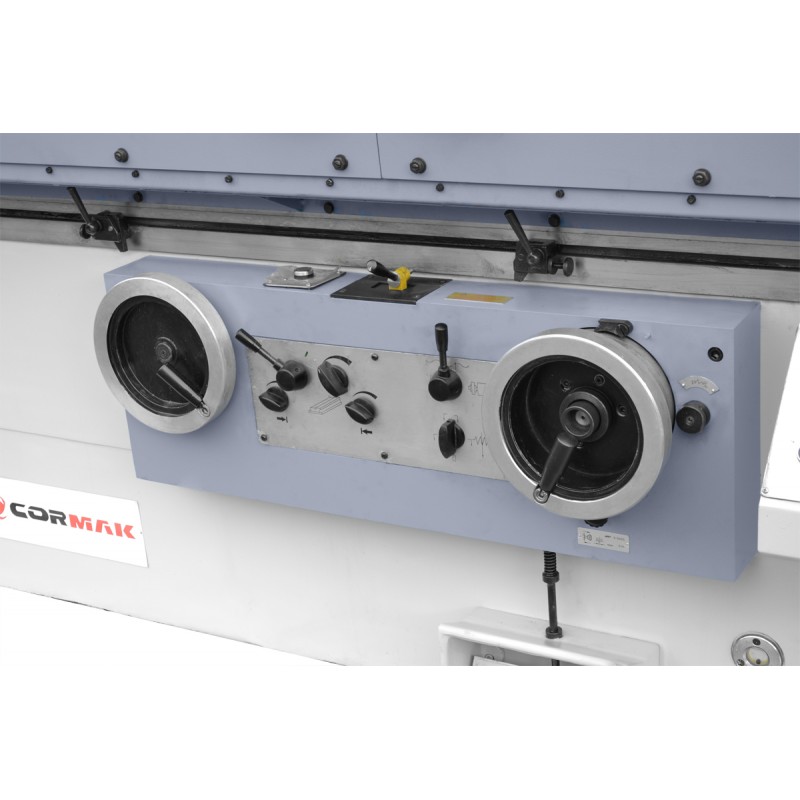

Die Maschine bietet eine maximale Querzustellung von 246 mm sowie präzise Handvorschübe: Schrupp 2 mm/U und Fein 0,5 mm/U. Ein minimaler Vorschub von 0,0025 mm sowie die Schleifscheibenverschleißkompensation von 0,0025 mm sorgen für höchste Genauigkeit. Der hydraulische Tischvorschub mit einem Geschwindigkeitsbereich von 0,1–4 m/min gewährleistet ruhige Bewegungen – entscheidend für präzise Anwendungen.

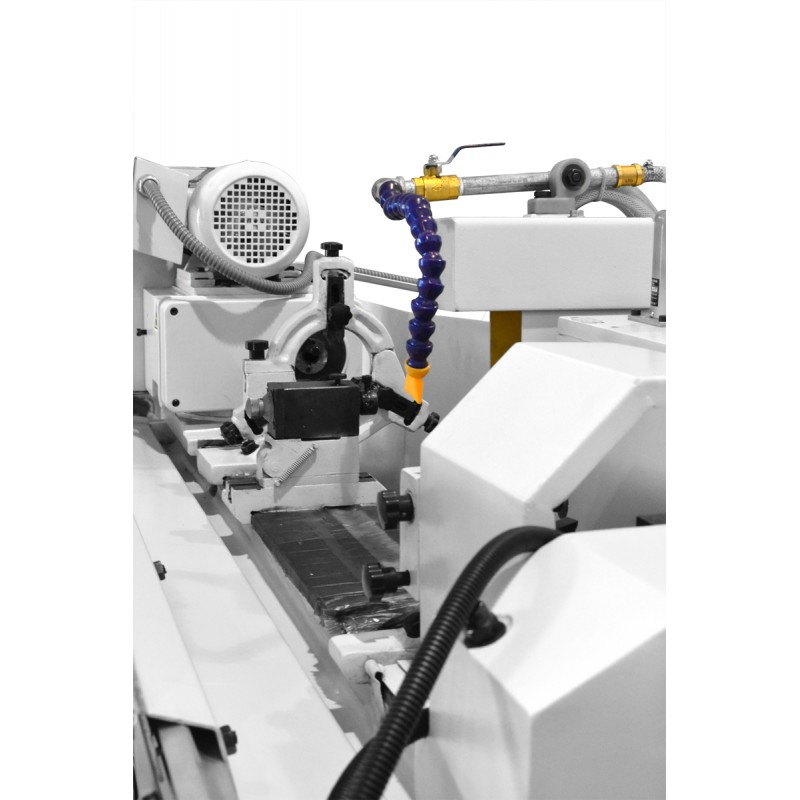

Die Wellenschleifmaschine ist mit einer effizienten Kühlanlage ausgestattet, die Werkstück und Schleifscheibe vor Überhitzung schützt. Ein 3-Backenfutter sowie ein drehbarer Kopf mit Morsekegel MK 4 sorgen für sicheren Halt der Werkstücke und erhöhen Sicherheit und Präzision. Der Schwenkwinkel des Kopfes beträgt +90°; der Tisch schwenkt (3° nach rechts, 7° nach links für die Version 1000 mm) und ermöglicht die flexible Anpassung an unterschiedliche Aufgaben.
Die Rund- und Innenschleifmaschine Ø320 x 1000 mm liefert dank präziser Vorschubsteuerung und stabiler Bauweise eine exzellente Oberflächenqualität. Die maximale Außenschleiflänge beträgt 1000 mm (Optionen bis 1500 mm, 2000 mm oder 3000 mm), die maximale Innenschleiflänge 125 mm, wodurch Werkstücke verschiedener Größen bearbeitet werden können. Die Umfangsgeschwindigkeit der Schleifscheibe (35 m/s) sowie die stufenlos einstellbare Spindeldrehzahl (25–220 U/min) erlauben die Anpassung der Parameter an spezifische Anforderungen und sorgen für glatte Oberflächen bei minimalen Toleranzen.
Die Rund- und Innenschleifmaschine Ø320 x 1000 mm ist für industrielle Betriebe bestimmt, die eine präzise Bearbeitung zylindrischer Elemente verlangen. Sie findet Anwendung in:
| Spitzenhöhe [mm] | 180 |
| Spitzenweite [mm] | 1000 oder 1500 oder 2000 |
| Max. Schleifdurchmesser (außen) [mm] | 5-320 |
| Max. Schleifdurchmesser (innen) [mm] | 30-100 |
| Max. Schleiflänge (außen) [mm] | 1000 oder 1500 oder 2000 |
| Max. Schleiflänge (innen) [mm] | 125 |
| Max. Werkstücklänge (innen) [mm] | 150 |
| Schwenkwinkel | +90° |
| Morsekegel | MK 4 |
| Spindeldrehzahl | Stufenlos 25-220 (50 Hz) |
| Drehzahl der Schleifspindel | 1670 U/min |
| Schnellzustellung des Kopfes | 50 |
| Max. Verfahrweg | 246 mm |
| Schwenkwinkel | 30° |
| Handvorschub pro Umdrehung | 2; 0,5 |
| Handvorschub pro Skalenteil | 0,01; 0,0025 |
| Abmessungen der Schleifscheibe | 400x50x203 mm |
| Umfangsgeschwindigkeit | 35 m/s |
| Drehzahl der Innenschleifspindel | 10.000/15.000 |
| Tischabmessungen | max. 50x25x13, min. 17x20x6 |
| Handvorschub pro Umdrehung | 6 mm |
| Max. Drehtischwinkel (gegen den Uhrzeigersinn) | 3° (1000, 1500); 2° (2000, 3000) |
| Max. Drehtischwinkel (im Uhrzeigersinn) | 7° (1000), 6° (1500), 5° (2000), 4° (3000) |
| Bereich der Längsvorschubgeschwindigkeit des Tisches | 0,1 - 4 m/min |
| Körnerspitze | 4 |
| Pinolenhub | 30 mm |
| Leistung des Kopfmotors | 5,5 |
| Innenschleifen | 1,1 |
| Leistung des Kopfmotors | 1,1 |
| Masse (Tonnen) | 5,3 (1000), 6,1 (1500), 7,9 (2000), 9,9 (3000) |
| Gesamtabmessungen (cm) | 322x200x205 (1000), 422x200x205 (1500), 540x200x205 (2000), 739x200x205 (3000) |
Steigern Sie die Effizienz Ihrer Produktion mit der Rund- und Innenschleifmaschine Ø320 x 1000 mm. Kontaktieren Sie uns für ein detailliertes Angebot oder eine Vorführung der Maschine. Wählen Sie Präzision und Zuverlässigkeit – setzen Sie auf Wellenschleifmaschinen von Cormak!
