Unsere Rundschleifmaschinen arbeiten stabil und mit niedrigem Geräuschpegel – ideal für Produktionsumgebungen. Ausgestattet mit Schraubenpumpen im Hydrauliksystem gewährleisten sie einen ruhigen Betrieb bei minimaler Geräuschentwicklung. Zudem sorgt die präzise Schleifkopfspindel für hohe Steifigkeit und exakte Rundlaufgenauigkeit, was eine hervorragende Qualität der bearbeiteten Wellen sicherstellt.
Außen- und Innenrundschleifmaschine Ø200 × 500 mm – Präzision in der zylindrischen Bearbeitung
Die Außen- und Innenrundschleifmaschine Ø200 × 500 mm ist eine fortschrittliche Maschine zum präzisen Schleifen zylindrischer Außen- und Innenflächen. Ihre robuste Konstruktion und moderne Technologien gewährleisten hohe Bearbeitungsgenauigkeit und Zuverlässigkeit in anspruchsvollen industriellen Umgebungen.
Die Außen- und Innenrundschleifmaschine Ø200 × 500 mm ist eine vielseitige Lösung für Betriebe, die die präzise Bearbeitung zylindrischer Bauteile mit einem Durchmesser bis 200 mm und einer Länge bis 500 mm verlangen. Für Profis entwickelt, kombiniert sie präzise Zustellungen und hydraulischen Antrieb mit einer massiven Bauweise – für Zuverlässigkeit und Effizienz. Sie erlaubt das Schleifen äußerer Wellenflächen sowie innerer Bohrungen mit Durchmessern von 25–100 mm und deckt damit einen breiten Einsatzbereich ab. Universalität, hohe Genauigkeit und umfangreiche Standardausstattung erfüllen die Erwartungen anspruchsvoller Anwender. Die wichtigsten Vorteile:
Die Außen- und Innenrundschleifmaschine Ø200 × 500 mm verfügt über eine massive Bauweise mit 3.000 kg Gesamtgewicht für höchste Stabilität. Präzisionsführungen und eine von einem 4-kW-Motor angetriebene Schleifspindel arbeiten mit einer Scheibe Ø400 × 50 × Ø203 mm für effizientes Außenschleifen. Der Innenbearbeitungskopf 1,1 kW ermöglicht das präzise Fertigschleifen von Bohrungen.

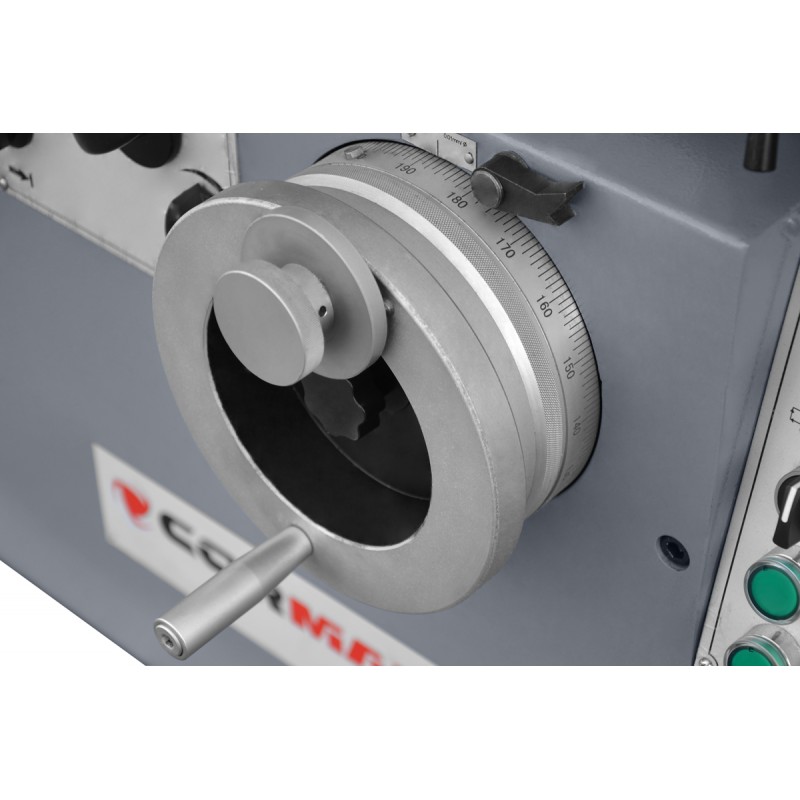

Maximaler Quervorschub 205 mm sowie präzise Zustellungen – grob 2 mm/U, fein 0,5 mm/U. Die minimale Zustellung 0,0025 mm und die Schleifscheibenverschleiß-Kompensation von 0,0025 mm gewährleisten hohe Maßhaltigkeit. Der hydraulische Tischantrieb sorgt für ruhige, reproduzierbare Bewegungen.
Die Rundschleifmaschine verfügt über eine leistungsfähige Kühlanlage mit Pumpe 0,125 kW und Förderleistung 25 L/min zum Schutz von Werkstück und Schleifscheibe. Ein 3-Backenfutter Ø165 mm sowie eine Dreheinheit mit Konus MK 4 sichern das Werkstück zuverlässig.
Dank feinfühliger Zustellsteuerung und stabiler Struktur erreicht die Maschine hervorragende Oberflächengüten. Die maximale Bearbeitungslänge beträgt außen 500 mm, innen 100 mm. Die Umfangsgeschwindigkeit der Scheibe (35 m/s) und der Tischschwenkbereich (rechts 3°, links 9°) erlauben die Anpassung an spezifische Anforderungen und sichern glatte Oberflächen bei minimalen Toleranzen.
Ausgelegt für Unternehmen, die die präzise Bearbeitung zylindrischer Bauteile benötigen. Typische Einsätze:
| Spitzenhöhe | 100 mm |
| Spitzenweite | 500 mm |
| Schleifbereich | Ø200 × 500 mm |
| Werkstück-Ø mit Lünette | 5–60 mm |
| Werkstück-Ø ohne Lünette | 5–200 mm |
| Innenschleifdurchmesser | 25–100 mm |
| Max. Werkstückgewicht | 100 kg |
| Max. Bearbeitungslänge außen | 500 mm |
| Max. Bearbeitungslänge innen | 100 mm |
| Achshöhe | 135 mm |
| Kegel der Dreheinheit | MK 4 |
| Reitstockkegel | MK 4 |
| Min. Zustellung | 0,0025 mm |
| Pinolenweg des Reitstocks | 30 mm |
| Drehzahl der Werkstückspindel | 25–380 U/min |
| 3-Backenfutter-Ø | 165 mm |
| Schleifscheibenabmessungen außen | Ø400 × 50 × Ø203 mm |
| Umfangsgeschwindigkeit (außen) | 35 m/s |
| Max. Drehzahl der Außenscheibe | 1.670 U/min |
| Max. Quervorschub | 205 mm |
| Querverstellung pro Umdrehung | grob 2 mm, fein 0,5 mm |
| Teilung der Querverstellung | grob 0,01 mm, fein 0,0025 mm |
| Kompensation Scheibenverschleiß/U | grob 0,01 mm, fein 0,0025 mm |
| Schnellzustellung | 50 mm |
| Schwenkbereich Schleifkopf | +10° |
| Innenschleifscheiben (max./min.) | max. 30 × 25 × 10 mm, min. 17 × 20 × 6 mm |
| Drehzahl Innenschleifspindel | 1.000 U/min |
| Max. Tischschwenkbereich | rechts 3°, links 9° |
| Förderleistung Kühlmittelpumpe | 25 L/min |
| Motor Außenschleifspindel | 4 kW – 1.500 U/min |
| Motor Dreheinheit | 1,1 kW – 1.500 U/min |
| Motor Innenschleifspindel | 1,1 kW – 3.000 U/min |
| Motor Hydraulikaggregat | 1,1 kW – 1.500 U/min |
| Kühlmittelpumpe | 0,125 kW – 3.000 U/min |
| Gewicht | 3.000 kg |
| Maschinenabmessungen (L × B × H) | 2.040 × 1.800 × 1.650 mm |
Steigern Sie die Effizienz Ihrer Produktion mit der Außen- und Innenrundschleifmaschine Ø200 × 500 mm. Kontaktieren Sie uns für ein detailliertes Angebot oder eine Präsentation. Wählen Sie Präzision und Zuverlässigkeit – setzen Sie auf Rundschleifmaschinen von CORMAK!
