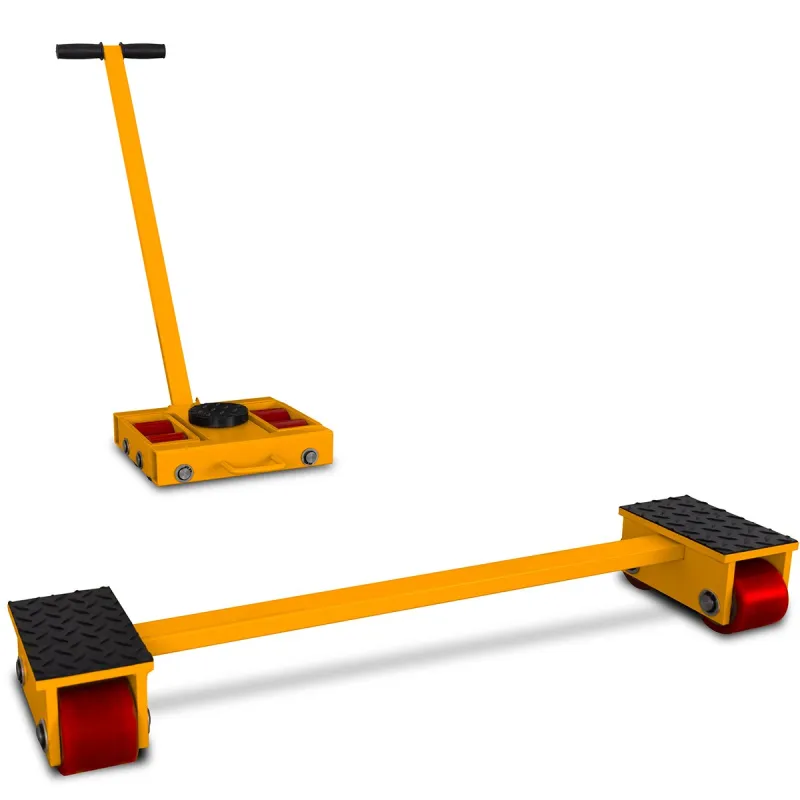

Das Schwerlast-Transportfahrwerk-Set WL4+WF4 mit 8t Tragkraft dient zum horizontalen Bewegen schwerer Maschinen und Industrieanlagen. Die Dreipunktauflage und der verstellbare Abstand der WF4-Fahrwerke von 50–1.100mm ermöglichen die Anpassung an den Maschinenunterbau. Die Aufnahmehöhe von 110mm erleichtert das Positionieren der Module unter der angehobenen Maschine, während die 900mm lange Deichsel zum Lenken des WL4-Moduls dient. Das Set unterstützt Maschinenumzüge, die Einrichtung von Arbeitsplätzen und die Umgestaltung von Arbeitsbereichen in Produktionsbetrieben, Werkstätten und Lagern.
Das Schwerlast-Transportfahrwerk-Set WL4+WF4 mit einer Tragkraft von 8t ist für das horizontale Verfahren schwerer Maschinen, Anlagen und industrieller Ausrüstung ausgelegt. Es kombiniert das WL4-Modul mit Lenkdeichsel und das WF4-Fahrwerk mit verstellbarem Fahrwerksabstand zu einer Dreipunktauflage für die Last. Diese Konfiguration ermöglicht die Anpassung des Sets an den Maschinenunterbau und erleichtert die Umsetzung der Anlage.
Jedes Modul ist mit 4 Rollen mit Abmessungen von Ø80x70mm ausgestattet, sodass das Set insgesamt 8 Rollen umfasst. Die identische Aufnahmehöhe von WL4 und WF4 sorgt für eine einheitliche Auflageebene. Die Aufteilung in zwei Module erleichtert deren Positionierung unter der Maschine und die Anpassung der Anordnung an deren Abmessungen.
Das WL4-Modul bietet einen Auflagepunkt mit einer Auflagefläche von Ø110mm. Die Modulabmessungen von 320x420mm ermöglichen es, den Platzbedarf bei der Positionierung unter dem Maschinenunterbau zu berücksichtigen. Die 900mm lange Deichsel dient zum Lenken des Moduls und unterstützt das Manövrieren während des Transports sowie beim Anfahren des vorgesehenen Aufstellorts.
Das WF4-Fahrwerk bildet zwei Auflagepunkte mit jeweils einer Auflagefläche von 180x110mm. Durch die Verstellung des Abstands im Bereich von 50–1.100mm lassen sich die Positionen der Fahrwerkseinheiten an die Breite der Maschine und die Anordnung der Auflagepunkte anpassen. Eine 860mm lange Verbindungsstange verbindet die Fahrwerkselemente. Die verstellbare Konstruktion erweitert die Einsatzmöglichkeiten des Sets beim Transport von Maschinen mit unterschiedlich großen Unterbauten.
Die Maschinentransportfahrwerke WL4+WF4 unterstützen die Organisation von Montage- und Umsetzarbeiten. Nach dem Anheben der Maschine mit einem geeigneten Hebegerät können die Module unter den vorgesehenen Auflagepunkten positioniert werden. Die geringe Aufnahmehöhe und das verstellbare Fahrwerk erleichtern die Vorbereitung der Maschine für den Transport. Mithilfe der Deichsel lässt sich das WL4-Modul in Richtung des vorgesehenen Aufstellorts führen.
Das Set ist für das Verfahren von Lasten auf ebenen, festen Böden mit ausreichender Tragfähigkeit vorgesehen. Die Vorbereitung des Transportwegs und die Anordnung der Auflagepunkte entsprechend der Maschinenkonstruktion tragen zu einem reibungslosen Transportablauf innerhalb der Produktionshalle bei.
Das Maschinentransportfahrwerk-Set WL4+WF4 wird in Produktionsbetrieben, Werkstätten, Lagern und Instandhaltungsabteilungen eingesetzt. Es dient zum Verfahren von Werkzeugmaschinen, Werkstattmaschinen und anderen Industrieanlagen mit entsprechend angeordneten Auflagepunkten. Das Set eignet sich für die Aufstellung von Betriebsausrüstung, die Umgestaltung von Arbeitsplätzen und die Schaffung eines besseren Zugangs zu Maschinen während Wartungs- und Servicearbeiten.
| Parameter | Wert |
|---|---|
| Rollenabmessungen | Ø80x70mm |
| Anzahl der Rollen | 4 |
| Tragkraft | 4.000kg |
| Aufnahmehöhe | 110mm |
| Auflagefläche je Element | Ø110mm |
| Auflagepunkte | 1 |
| Deichsellänge | 900mm |
| Gesamtlänge | 320mm |
| Gesamtbreite | 420mm |
| Parameter | Wert |
|---|---|
| Rollenabmessungen | Ø80x70mm |
| Anzahl der Rollen | 4 |
| Tragkraft | 4.000kg |
| Aufnahmehöhe | 110mm |
| Auflagefläche je Element | 180x110mm |
| Auflagepunkte | 2 |
| Länge der Verbindungsstange | 860mm |
| Verstellbarer Fahrwerksabstand | 50–1.100mm |
Bestellen Sie das Schwerlast-Transportfahrwerk-Set WL4+WF4 bei CORMAK und statten Sie Ihren Betrieb mit Transportrollen zum Verfahren schwerer Maschinen aus. Kontaktieren Sie unseren Fachberater, um das passende Set entsprechend dem Gewicht, den Abmessungen und der Anordnung der Auflagepunkte Ihrer Maschine auszuwählen.
