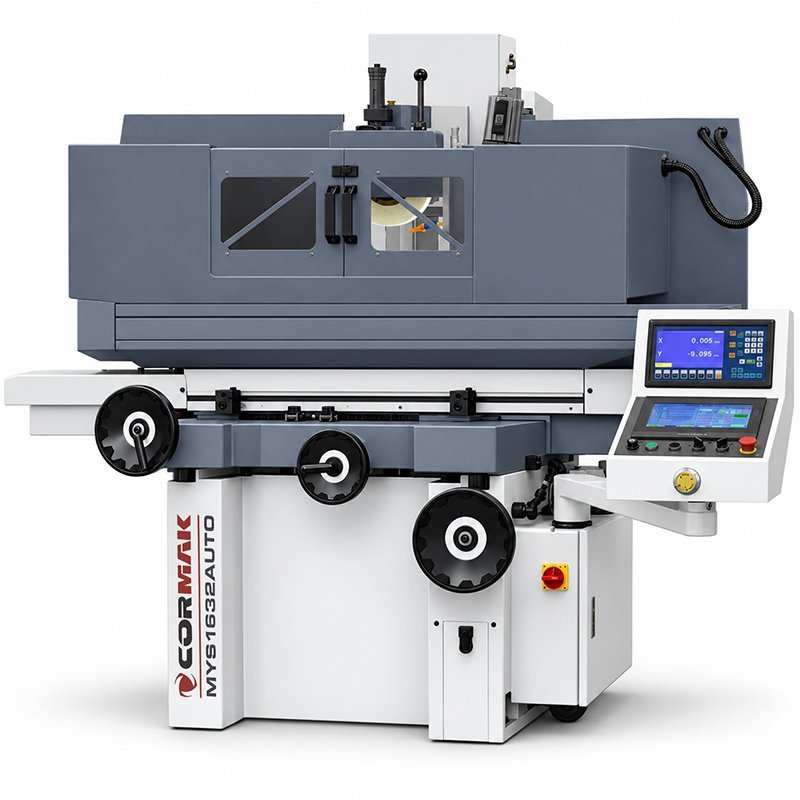

Die Flachschleifmaschine MYS1632 AUTO ist eine robuste Industriemaschine zum präzisen und wiederholgenauen Schleifen ebener Flächen. Der große Arbeitstisch 915×400mm, der Magnetspannhalter 800×400mm sowie der 4,0kW-Spindelmotor gewährleisten eine stabile Bearbeitung auch größerer Werkstücke. Automatischer Vertikalvorschub, Hydrauliksystem und Kühlung erhöhen den Bedienkomfort und erleichtern das Erzielen einer hohen Oberflächenqualität.
Die Flachschleifmaschine MYS1632 AUTO ist eine industrielle Metallschleifmaschine für die präzise Bearbeitung ebener Flächen in der Fertigung, in Werkzeugmachereien und Instandhaltungsabteilungen. Der Arbeitstisch 915x400mm, der Magnetspannhalter 800x400mm, der Spindelmotor mit einer Leistung von 4,0kW sowie der Servoantrieb des Vertikalvorschubs bilden eine Konfiguration für die präzise und wiederholgenaue Bearbeitung von Werkstücken.

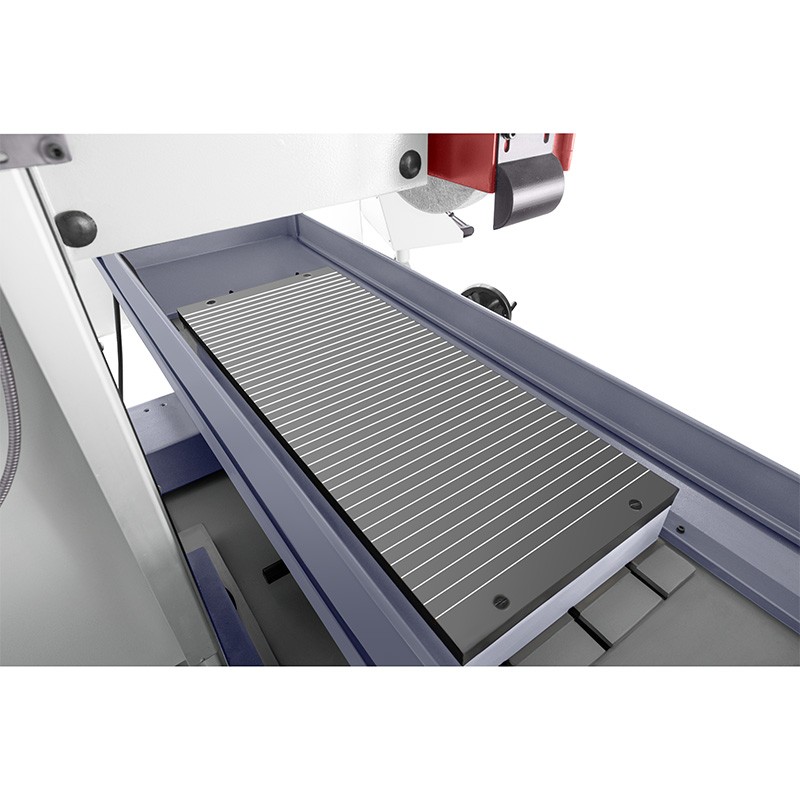

Das Modell MYS1632 AUTO wurde zum Schleifen von Flächen entwickelt, bei denen eine präzise Tischführung sowie eine genaue Kontrolle der Position der Schleifscheibe erforderlich sind. Die Fläche des Arbeitstisches beträgt 915x400mm, der maximale Tischverfahrweg 760x480mm. Der Magnetspannhalter mit den Abmessungen 800x400mm bietet eine große Spannfläche für ferromagnetische Werkstücke während des Schleifens.
Der maximale Abstand zwischen Tisch und Spindelachse beträgt 525mm, während der Abstand zwischen Magnetspannhalter und Spindelachse 440mm beträgt. Diese Parameter ermöglichen die Bearbeitung von Werkstücken unterschiedlicher Höhe sowie den Einsatz geeigneter technologischer Vorrichtungen.
Der Quervorschub pro Handradumdrehung beträgt 4mm/Umdr., die Teilung 0,02mm, wodurch eine präzise Kontrolle der Einstellung bei der Vorbereitung des Schleifprozesses möglich ist.
Der Vertikalvorschub wird mit MPG ausgeführt. Die verfügbaren Verfahrwerte ermöglichen den Übergang von Einstellbewegungen zu einem präzisen Zustellen während der Endbearbeitung. Das System wird von einem Servomotor mit einer Leistung von 0,75kW angetrieben.
Der Antrieb der Schleifscheibe erfolgt über einen Spindelmotor mit einer Leistung von 4,0kW. Bei einer Frequenz von 50Hz beträgt die Scheibengeschwindigkeit 1450, die verwendete Schleifscheibe hat die Abmessungen 350x127x40mm.
Das Kühlsystem unterstützt die Wärmeabfuhr aus der Kontaktzone zwischen Schleifscheibe und Werkstück und reduziert dadurch den Temperatureinfluss auf die Bedingungen des Bearbeitungsprozesses.

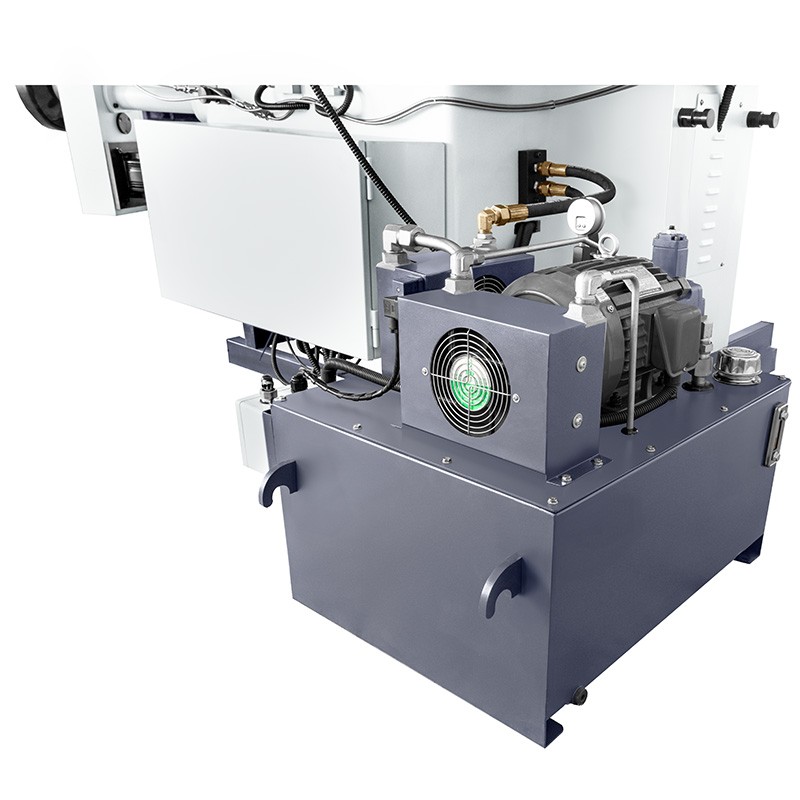

Die Magnetschleifmaschine MYS1632 AUTO ist mit einer Hydraulikstation ausgestattet, die von einem 2,2kW-Motor angetrieben wird. Der Ölbehälter hat ein Fassungsvermögen von 80L, während die Kühlmittelpumpe eine Leistung von 0,09kW besitzt.
MYS1632 AUTO ist für Metallbearbeitungsbetriebe, Werkzeugmachereien, Einzel- und Serienfertigung sowie Instandhaltungsabteilungen bestimmt. Sie kann zum Schleifen von Platten, Maschinenteilen, Werkzeugkomponenten, Bezugsflächen, Formen und anderen Werkstücken eingesetzt werden, die eine präzise Bearbeitung ebener Flächen erfordern.
| Technische Parameter | |
|---|---|
| TISCHABMESSUNGEN | 915x400mm |
| MAX. TISCHVERFAHRWEG | 860x440mm |
| ABMESSUNGEN DES MAGNETSPANNHALTERS | 800x400mm |
| MAX. ABSTAND ZWISCHEN TISCH UND SPINDELACHSE | 525mm |
| MAX. ABSTAND ZWISCHEN MAGNETSPANNHALTER UND SPINDELACHSE | 440mm |
| QUERVORSCHUB PRO HANDRADUMDREHUNG / TEILUNG | 4mm/Umdr., Teilung 0,02mm |
| VERTIKALVORSCHUB MPG – TEILUNG | 001 / 0,01 / 0,1 |
| VERTIKALVORSCHUB MPG | 0,1 / 1 / 10mm/Umdr. |
| SCHEIBENGESCHWINDIGKEIT (50Hz) | 1450 |
| SCHEIBENABMESSUNGEN (Außen-D x Innen-D x Stärke) | 350x127x40mm |
| LEISTUNG DES SPINDELMOTORS | 4,0kW |
| SERVOMOTOR DES VERTIKALVORSCHUBS | 0,75kW |
| MOTOR DER HYDRAULIKSTATION | 2,2kW |
| FASSUNGSVERMÖGEN DES ÖLBEHÄLTERS | 80L |
| KÜHLMITTELPUMPE | 0,09kW |
| MASCHINENGEWICHT | 2.720kg |
| MASCHINENABMESSUNGEN | 2,82x2,05x1,91m |
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
Die Kombination aus einem Tisch mit 915x400mm, einem Magnetspannhalter 800x400mm, einem 4,0kW-Spindelantrieb, dem Hydrauliksystem sowie dem vertikalen Servoantrieb macht die MYS1632 AUTO zu einer Maschine für das professionelle und wiederholgenaue Schleifen ebener Flächen. Kontaktieren Sie einen CORMAK-Berater, um die Schleifscheibe und zusätzliche Ausstattung passend zu den zu bearbeitenden Materialien und den Anforderungen des technologischen Prozesses auszuwählen.
