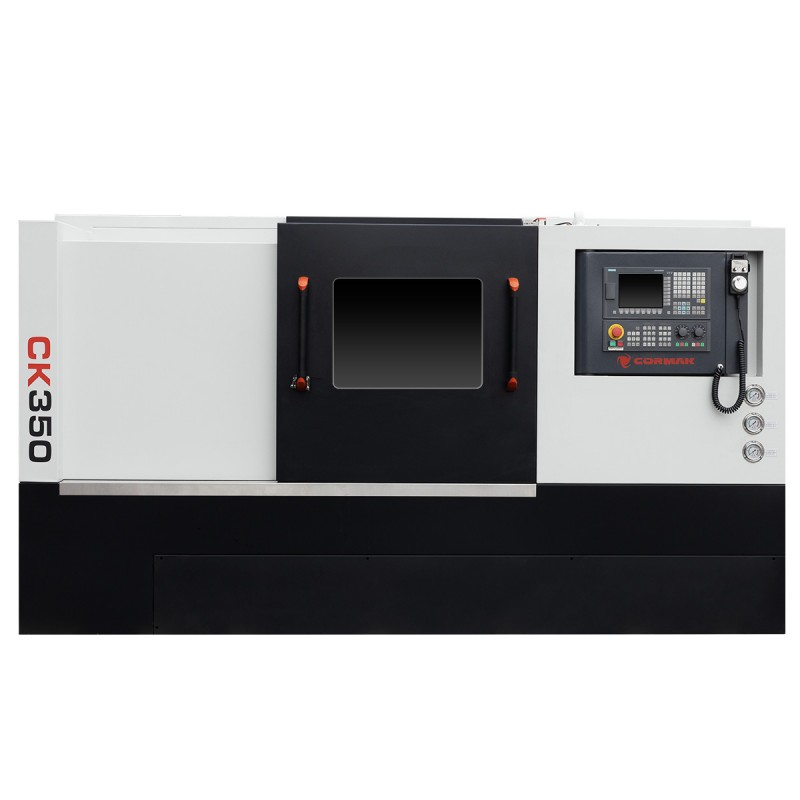

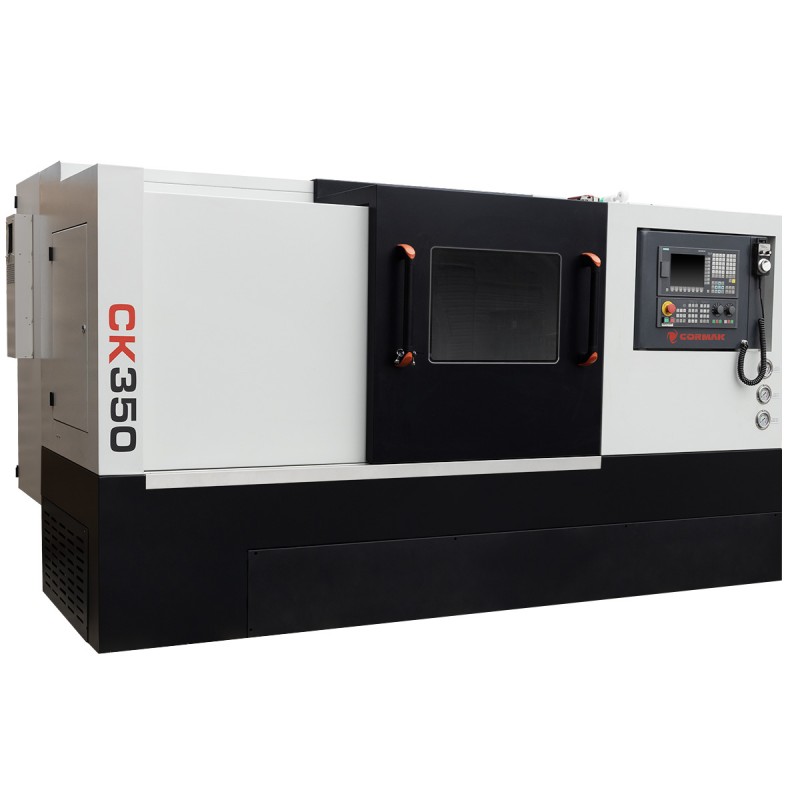

CNC-Drehmaschine mit Schrägbett CK350X1000 – Cormak
CNC-Drehmaschine mit Schrägbett CK350X1000 – Präzision und Leistung in der Metallbearbeitung
Die CNC-Drehmaschine mit Schrägbett CK350X1000 ist eine fortschrittliche CNC-Drehmaschine, die für die präzise Metallbearbeitung in Industriebetrieben entwickelt wurde. Mit moderner Steuerungstechnik und einer stabilen Konstruktion bietet sie hohe Produktivität und Zuverlässigkeit sowohl in der Serien- als auch in der Einzelteilfertigung.
Hauptvorteile der CNC-Drehmaschine CK350X1000
Die CNC-Drehmaschine mit Schrägbett CK350X1000 zeichnet sich durch moderne Technologie, robuste Bauweise und vielseitige Einsatzmöglichkeiten aus. Ihre wichtigsten Merkmale machen sie zur idealen Wahl für Fachbetriebe, die ein zuverlässiges Werkzeug für die Metallbearbeitung suchen:
- Hohe Bearbeitungsgenauigkeit: Das Schrägbett aus hochsteifem Guss minimiert Vibrationen und gewährleistet Genauigkeit auch bei komplexen Operationen.
- Hohe Arbeitsleistung: Der 7,5 kW-Motor und eine Spindeldrehzahl bis 4000 U/min ermöglichen die schnelle Bearbeitung großer und kleiner Werkstücke.
- Vielseitigkeit: Mit einer maximalen Werkstücklänge von 1000 mm und einem Drehdurchmesser über Bett von 360 mm können unterschiedliche Bauteile bearbeitet werden.
- Fortschrittliche Steuerungen: Die Wahl zwischen Siemens Sinumerik 808D, 828D oder Fanuc Oi-TF bietet Flexibilität und intuitive Bedienung.
- Zuverlässigkeit und Langlebigkeit: Das Gewicht von 3200 kg sowie die automatische Schmierung der Getriebe und Führungen sichern eine lange Lebensdauer.
- Ergonomie und einfache Bedienung: Intuitive Steueroberflächen und ergonomische Konstruktion erleichtern die Bedienung und reduzieren Stillstandszeiten.
- Prozessoptimierung: Fortschrittliche Steuerungen ermöglichen präzise Programmierung und Optimierung der Werkzeugwege, was die Produktionseffizienz steigert.
Konstruktion und Technologie der CNC-Drehmaschine
Die CNC-Drehmaschine mit Schrägbett CK350X1000 wurde für anspruchsvolle Anwendungen in der Zerspanungsindustrie entwickelt. Ihre robuste Konstruktion und moderne Komponenten gewährleisten Zuverlässigkeit und Präzision. Die wichtigsten Elemente sind:
- Schrägbett: Aus hochwertigem Guss gefertigt, bietet es ausgezeichnete Steifigkeit und Stabilität und minimiert Verformungen während der Bearbeitung.
- Spindel mit großem Durchlass: Spindeldurchlass 52 mm zur Bearbeitung größerer Durchmesser.
- Revolverkopf: 12-fach Revolver für schnellen Werkzeugwechsel und höhere Arbeitseffizienz.
- Hydraulisches Spannfutter: 3-Backen-Spannfutter mit 210 mm Durchmesser für sicheren Halt auch bei hohen Drehzahlen.
- Kühlsystem: Effektive Wärmeabfuhr schützt Werkzeuge und Werkstücke vor Überhitzung und verlängert deren Lebensdauer.
- Automatische Schmierung: Schmierung der Getriebe und Führungen minimiert den Verschleiß und sorgt für einen reibungslosen Betrieb.
- Hydraulischer Reitstock: Präzise Unterstützung langer Werkstücke für mehr Stabilität bei der Bearbeitung.
Präzision und Arbeitsleistung
Die CNC-Drehmaschine CK350X1000 gewährleistet außergewöhnliche Präzision dank des steifen Schrägbetts, das Vibrationen und Verformungen reduziert. Der maximale Vorschub in der Z-Achse (10000 mm/min) und in der X-Achse (8000 mm/min) ermöglicht schnelle und effiziente Bearbeitung komplexer Drehoperationen. Steuerungen wie Siemens Sinumerik oder Fanuc Oi-TF bieten Funktionen wie Interpolation und Werkzeugbahnoptimierung, was eine hohe Oberflächenqualität und Wiederholgenauigkeit in der Serienfertigung garantiert.
Einsatzbereiche der industriellen Drehmaschine
Die CNC-Drehmaschine mit Schrägbett CK350X1000 ist vielseitig einsetzbar in verschiedenen Branchen, darunter:
- Automobilindustrie: Fertigung präziser Komponenten wie Wellen, Buchsen und Zahnräder.
- Luftfahrtindustrie: Bearbeitung von Teilen mit höchsten Anforderungen an Präzision und Wiederholbarkeit.
- Fertigungswerkstätten: Realisierung von Einzel- und Serienaufträgen in der Metallbearbeitung.
- Maschinenbau: Herstellung komplexer Maschinenelemente mit engen Toleranzen.
- Energieindustrie: Bearbeitung von Komponenten für Turbinen und andere Präzisionsanlagen.
Mit der Möglichkeit zur Bearbeitung von Werkstücken bis 1000 mm Länge ist diese Maschine sowohl für kleine Werkstätten als auch für große Produktionsstätten geeignet.
Technische Daten
| Drehdurchmesser über Bett |
360 mm |
| Max. Werkstücklänge |
1000 mm |
| Max. Drehdurchmesser über Support |
180 mm |
| Spindeldurchlass |
52 mm |
| Werkzeuge |
12x25 mm |
| Spannfutter |
210 mm |
| Spindeldrehzahlen |
200–4000 U/min |
| Max. Vorschub (Z/X) |
10000 / 8000 mm/min |
| Pinseldurchmesser Reitstock |
62 mm |
| Pinolenhub |
80 mm |
| Kegel Reitstock |
MK4 |
| Motor |
7,5 kW |
| Gewicht |
3200 kg |
| Abmessungen |
3030 x 1650 x 1700 mm |
Standardausstattung
- Siemens 808D Steuerung
- Hydraulisches 3-Backen-Spannfutter
- 12-fach Revolverkopf
- Satz weiche Backen
- Hydraulischer Reitstock
- Kühlsystem
- Automatisches Schmiersystem für Getriebe und Führungen
- Halogenleuchte 24V
- Betriebsanleitung
- CE-Zertifizierung
Sonderausstattung
- Sinumerik 828 Steuerung
- Späneförderer (Band)
- Werkstückabnahme
- Angetriebene Werkzeuge
CNC-Steuerungen – Siemens Sinumerik 808D, SINUMERIK 828D und Fanuc Oi-TF
Wir bieten professionelle CNC-Steuerungen der renommierten Marken Siemens und Fanuc, die Präzision, Leistung und einfache Bedienung garantieren. Diese Lösungen sind ideal für kleinere Werkstätten ebenso wie für anspruchsvolle industrielle Anwendungen.
Siemens Sinumerik 808D – Kompakte CNC-Steuerung für grundlegende Anwendungen
Siemens Sinumerik 808D ist eine moderne, wirtschaftliche CNC-Steuerung für Drehmaschinen und Fräsmaschinen der Basisklasse. Sie wurde für kleine und mittlere Unternehmen entwickelt und bietet:
- Intuitive Bedienung – grafische Benutzeroberfläche für einfaches Programmieren und Konfiguration.
- Hohe Zuverlässigkeit – robuste Bauweise für anspruchsvolle Werkstattbedingungen.
- Breite Kompatibilität – geeignet für Maschinen mit grundlegenden technologischen Anforderungen.
- Optimale Lösung für Einsteiger in die CNC-Technologie.
Siemens Sinumerik 828D – Fortschrittliche Steuerung für anspruchsvolle Anwendungen
Sinumerik 828D ist eine professionelle CNC-Steuerung für Fräs- und Drehmaschinen, die höchste Präzision und Produktivität erfordert. Hauptmerkmale:
- Hohe Rechenleistung – schnelle Datenverarbeitung für dynamische und präzise Zerspanung.
- Erweiterte Funktionen – fortschrittliche Bearbeitungszyklen, Interpolation und Werkzeugbahnoptimierung.
- Robuste, kompakte Bauweise – für den Einsatz in industriellen Umgebungen ausgelegt.
- Einfache Integration – erweiterbar mit Modulen für Produktionsprozesse.
- Kompatibilität mit CAD/CAM – nahtlose Zusammenarbeit mit Konstruktions- und Produktionssoftware.
Fanuc Oi-TF – Stabilität und Präzision in der Drehbearbeitung
Fanuc Oi-TF zählt zu den beliebtesten CNC-Steuerungen für Drehmaschinen, bekannt für Zuverlässigkeit und Benutzerfreundlichkeit. Vorteile:
- Außergewöhnliche Stabilität – zuverlässiger Betrieb auch bei langfristiger Serienfertigung.
- Fortschrittliche Drehfunktionen – unterstützt verschiedene Drehzyklen wie Gewindeschneiden, Nutenstechen, Bohren u.a.
- Benutzerfreundliche Oberfläche – schnelles Programmieren durch klare Menüs und Displays.
- Breite Kompatibilität – einsetzbar mit vielen Drehmaschinenmodellen.
- Effiziente Prozessoptimierung – bessere Kontrolle über Bearbeitungsparameter spart Zeit und Material.
Die Wahl der passenden CNC-Steuerung ist entscheidend für Effizienz und Präzision. Siemens Sinumerik 808D ist ideal für grundlegende Anwendungen, Siemens Sinumerik 828D für anspruchsvolle Prozesse und Fanuc Oi-TF für höchste Stabilität und Zuverlässigkeit in der Drehbearbeitung.
Siemens Sinumerik 828/840 Handbuch herunterladen
Siemens Sinumerik 808 Advanced Handbuch herunterladen
Warum eine CNC-Drehmaschine von CORMAK?
CORMAK bietet fortschrittliche Lösungen für die Industrie mit über 20 Jahren Erfahrung im Bereich CNC-Maschinen. Wir bieten:
- Professionellen Service: langjährige Erfahrung in der Betreuung von Siemens CNC-Steuerungen.
- Große Maschinenauswahl: zahlreiche Maschinen und Geräte verfügbar.
- Europäische Sicherheitszertifikate: alle Maschinen erfüllen strenge Sicherheitsstandards.
- Fachberatung: unsere Experten helfen bei der Auswahl optimaler Lösungen.
Bestellen Sie die CNC-Drehmaschine CK350X1000 noch heute!
Die CNC-Drehmaschine mit Schrägbett CK350X1000 ist eine Investition in Präzision, Zuverlässigkeit und Produktivität. Kontaktieren Sie uns für ein detailliertes Angebot und professionelle Beratung zur idealen Maschinenauswahl. Investieren Sie in die Zukunft Ihres Unternehmens mit CORMAK!
