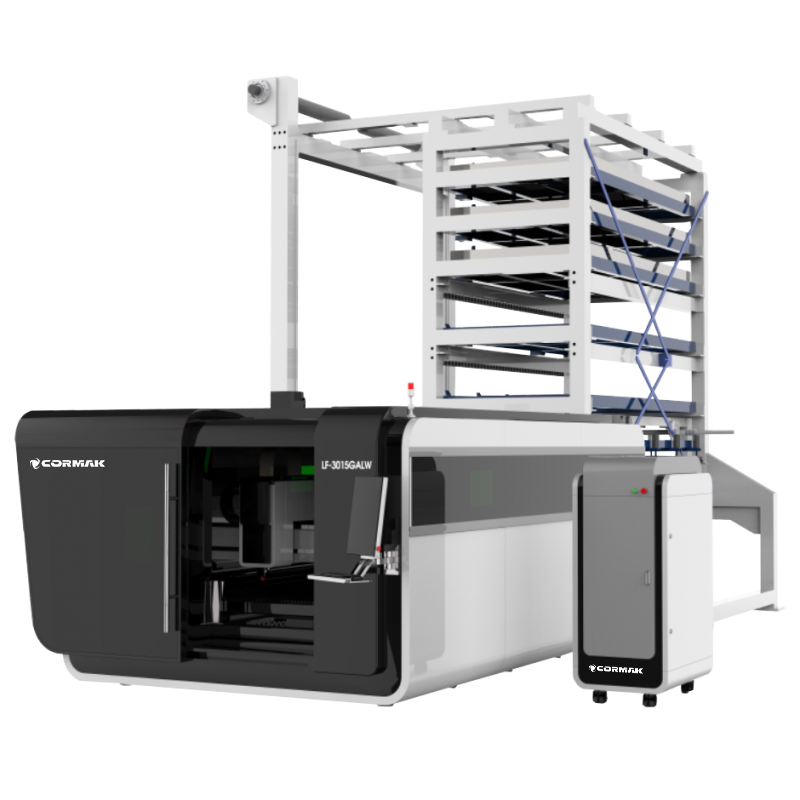

Moderne, vollständig geschlossene Faserlaserschneidmaschine für Blechtafeln. Das Gehäuse mit Schutzscheiben bietet umfassenden Schutz vor Laserreflexionen und gewährleistet die Sicherheit des Bedieners. Erhältlich mit Laserleistungen von 1000W bis 12000W. Hochwertige Komponenten sorgen für eine lange, störungsfreie Lebensdauer der Laserschneidanlage.
Faserlaserschneidmaschinen sind moderne Geräte mit zahlreichen Vorteilen. Sie stellen nicht nur eine hervorragende und wirtschaftlichere Alternative zur CO2-Technologie dar, sondern verfügen auch über viele Eigenschaften, die die Produktion (bis zu 70%) steigern und deren Qualität erhöhen. Die FIBER-Technologie ermöglicht das Schneiden von Blechen und anderen Materialien unterschiedlicher Dicke – von sehr dünn bis sehr dick. Die Wellenlänge des FIBER-Lasers beträgt 1,064 Mikrometer. Diese Eigenschaften führen zu einer Intensität, die hundertmal höher ist als bei CO2-Lasern vergleichbarer Leistung.

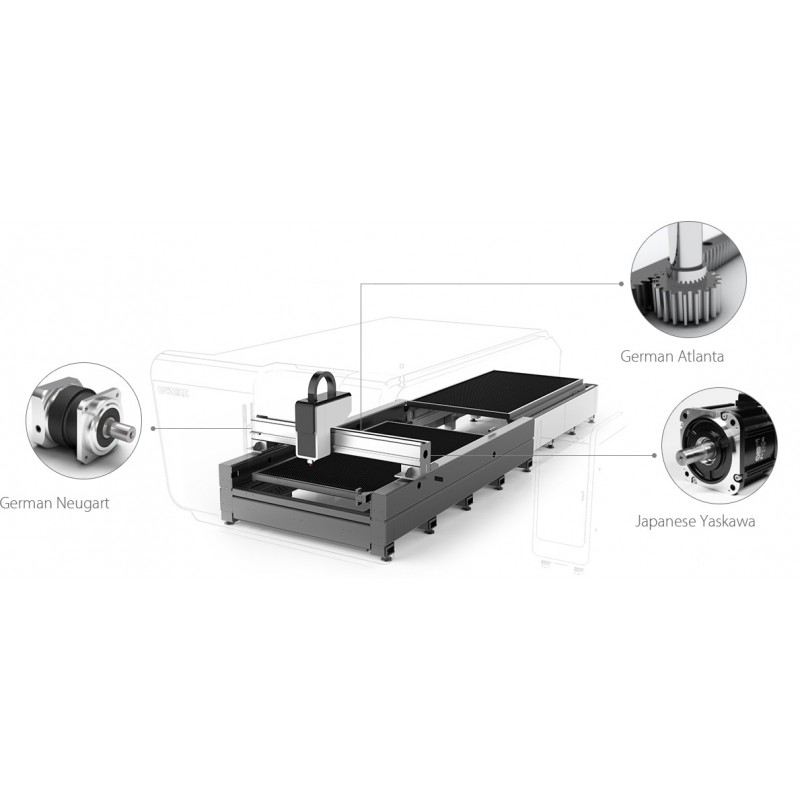

Die Portalrahmenkonstruktion besteht aus gereiftem Flugzeugaluminium, das mit einer Kraft von 4.300 Tonnen geformt wurde und eine außergewöhnliche Steifigkeit erreicht. Flugzeugaluminium bietet zahlreiche Vorteile: hohe Steifigkeit (höher als Gusseisen), geringes Gewicht, Korrosions- und Oxidationsbeständigkeit sowie gute Zerspanbarkeit.

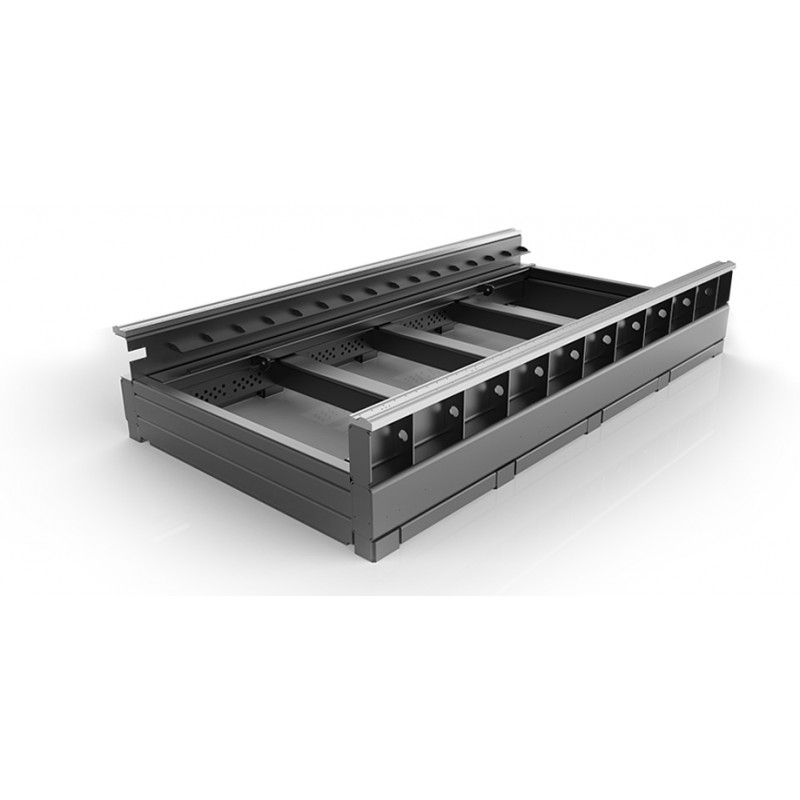

Die Bettkonstruktion weist eine wabenförmige Innenstruktur auf, die aus zahlreichen verschweißten Rechteckrohren besteht. Im Inneren der Rohre befinden sich Verstärkungen, die die Festigkeit und Stabilität der Führungsschiene erhöhen und ein Verformen wirksam verhindern. Hohe Festigkeit, Stabilität und Zugfestigkeit gewährleisten 20 Jahre Nutzung ohne Verformung.

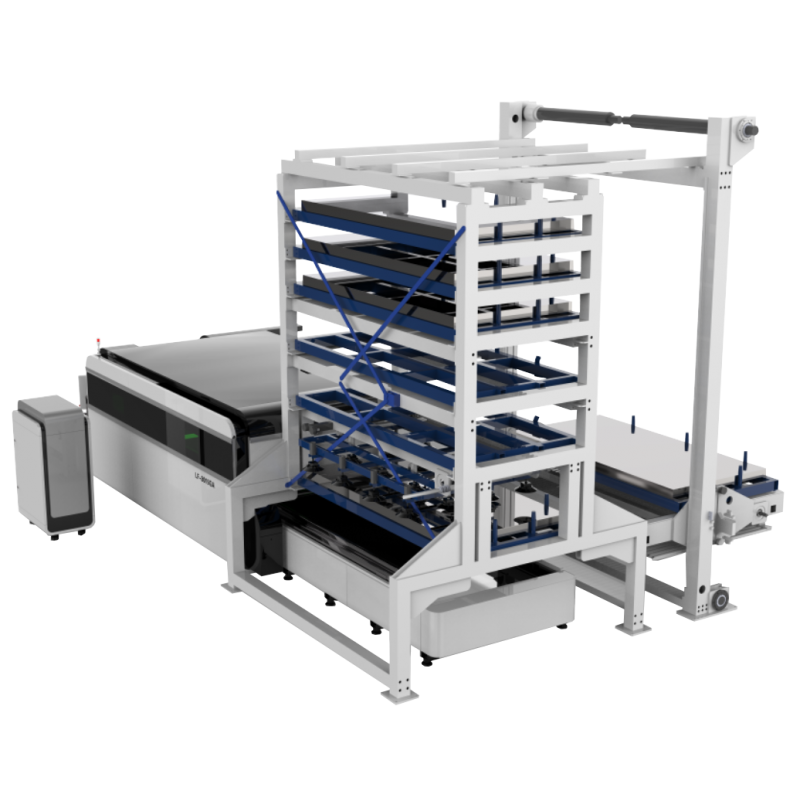

Das Material wird durch ein sechsstöckiges Lager automatisch gelagert und sortiert. Diese Lösung reduziert die Arbeitskosten erheblich. Das Lagersystem besteht aus drei Ebenen: Cache-Ebene (1 Plattform), Rohmaterialebene (3 Plattformen) und Fertigprodukt-Ebene (2 Plattformen).
Eine hochauflösende Kamera ermöglicht die Kontrolle des Schneidprozesses, ohne den Prozess zu unterbrechen oder die Maschine zu öffnen. Dies erhöht die Sicherheit und Effizienz der Arbeit erheblich.
| ARBEITSBEREICH | 1500x3000 |
| LEISTUNG | 1000W–12000W |
| WIEDERHOLGENAUIGKEIT | ±0,02 mm/m |
| MAXIMALE GESCHWINDIGKEIT | 120 m/min |
| MAXIMALE BESCHLEUNIGUNG | 1,5G |
| MAXIMALE PLATTFORMBELASTUNG | 3 Tonnen |
| MAXIMALE BLECHHÖHE | 100 mm |
| STROMVERSORGUNG | 400V 50Hz |
Die tatsächlichen Parameter können je nach technischen Bedingungen und verwendeten Materialien variieren.
