Spezialisierte Faserlaseranlage, die nicht nur Blechtafeln, sondern auch Rohre und Profile schneiden kann. Hohe Beschleunigung, Präzision, Rohrrotator und Wechseltisch machen diese Laserschneidmaschine konkurrenzlos. Eine Maschine – viele Möglichkeiten. Sparen Sie mit unserem Faserlaser.
Moderne Laserschneidmaschinen zeichnen sich durch zahlreiche Vorteile aus. Sie sind nicht nur eine ausgezeichnete und wesentlich wirtschaftlichere Alternative zur CO2-Technologie, sondern besitzen auch viele Merkmale, die eine Produktionssteigerung (bis zu 70 %) und eine höhere Qualität ermöglichen. Die FIBER-Technologie erlaubt das Schneiden von Blechen und anderen Materialien in verschiedenen Dicken – von sehr dünn bis sehr dick. Die Wellenlänge des Faserlasers beträgt 1,064 µm. Diese Eigenschaften führen zu einer hundertfach höheren Intensität im Vergleich zu CO2-Systemen gleicher Leistung.
DIE WICHTIGSTEN VORTEILE DES LASERS
Faserlaser

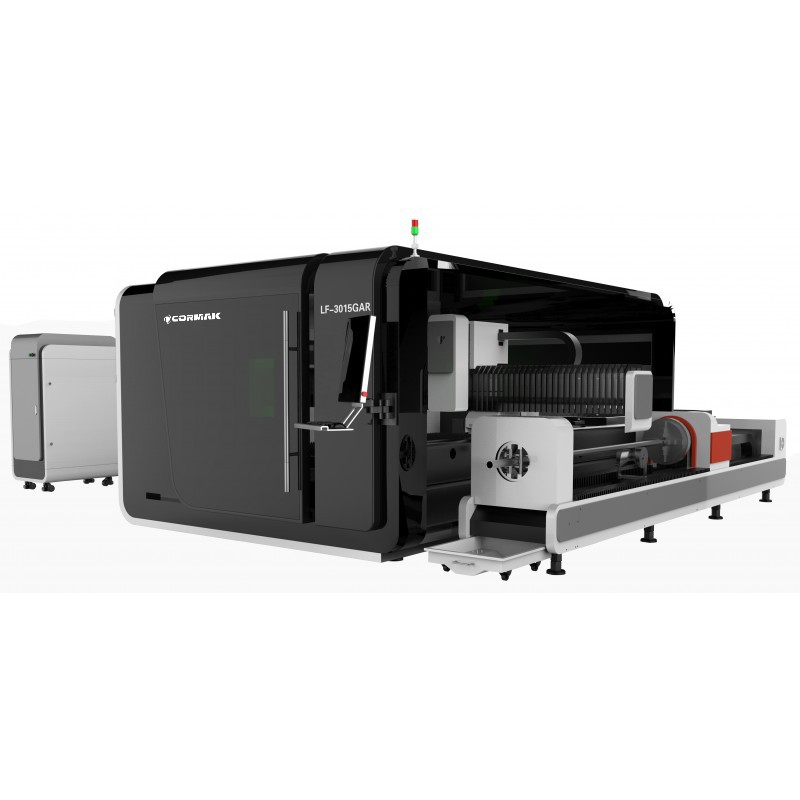

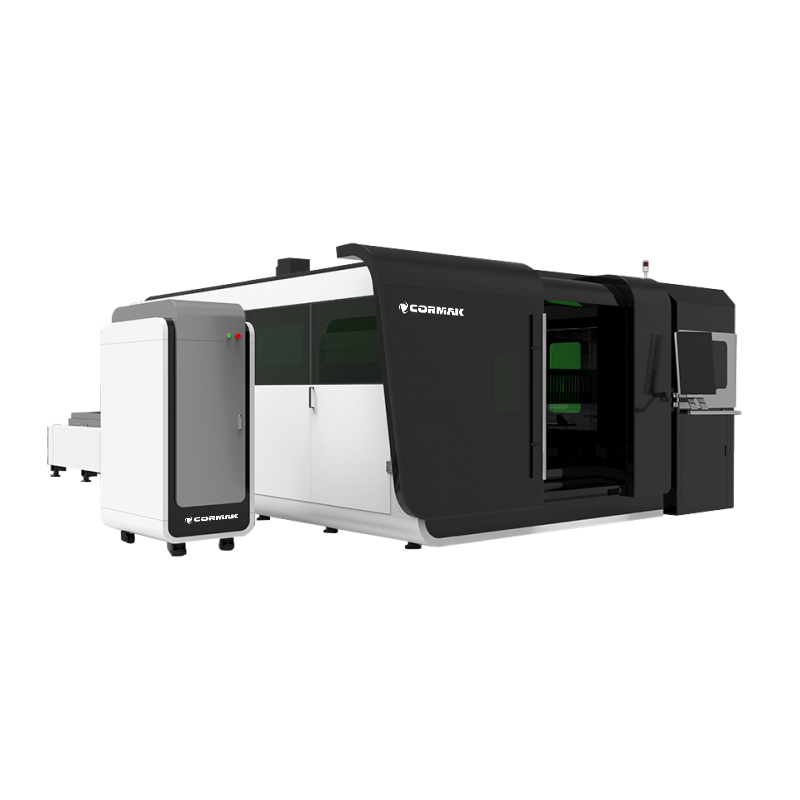

Die Faserlaserschneidanlage LF3015GAR schneidet nicht nur Bleche, sondern auch Rohre und Profile. Sie bietet vielseitige Einsatzmöglichkeiten und spart über 50 % Platz, was die Effizienz erheblich steigert.

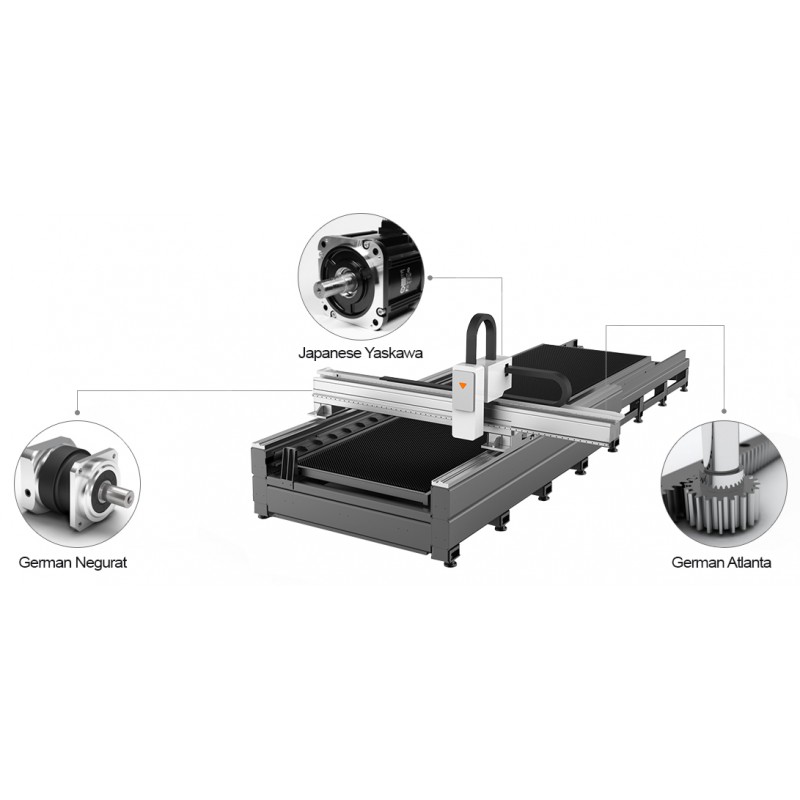

Die Portalstruktur besteht aus gereiftem Flugzeugaluminium, das mit einer Kraft von 4 300 t geformt wird und außergewöhnliche Steifigkeit erreicht. Flugzeugaluminium bietet hohe Festigkeit (höher als Gusseisen), geringes Gewicht, Korrosionsbeständigkeit und gute Zerspanbarkeit.

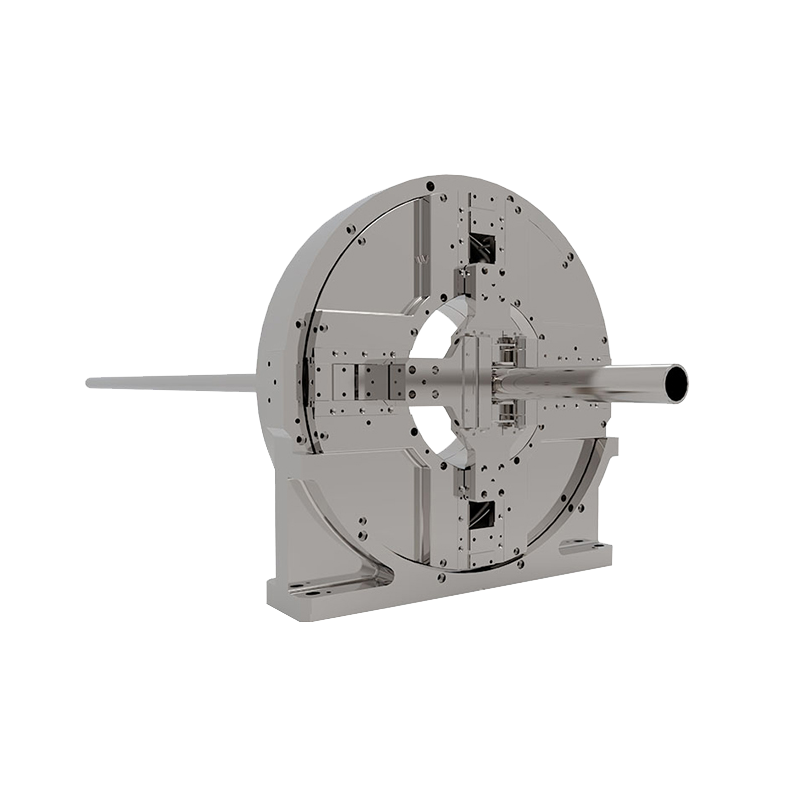

Die Spannvorrichtung umfasst das Profil in zwei Richtungen und richtet es automatisch aus. Der diagonale Einstellbereich beträgt 20–200 mm.
Der Wechseltisch besteht aus oberer und unterer Plattform, deren Bewegung und Austausch durch die Steuerung geregelt werden. Der Plattformwechsel erfolgt in nur 15 s.
Das intelligente Rohrstützsystem verhindert Verformungen beim Schneiden langer Rohre.
Das Bett besteht aus einer wabenförmigen Innenstruktur, die aus vielen rechteckigen Schweißrohren aufgebaut ist. Verstärkungen im Inneren erhöhen die Stabilität und Tragfähigkeit der Führungen, um Verformungen zu vermeiden. Hohe Festigkeit, Stabilität und Zugfestigkeit gewährleisten 20 Jahre Betrieb ohne Verformung.
| ARBEITSBEREICH | 1500×3000 mm |
| LEISTUNG | 1000 W / 2000 W / 3000 W / 4000 W / 6000 W / 8000 W / 12000 W |
| WIEDERHOLGENAUIGKEIT | ±0,02 mm/m |
| MAX. GESCHWINDIGKEIT | 120 m/min |
| MAX. BESCHLEUNIGUNG | 1,5 G |
| ABMESSUNGEN | 9500×3760×2520 mm |
| STROMVERSORGUNG | 400 V 50 Hz |
Die tatsächlichen Parameter können je nach technischen Bedingungen und Materialien variieren.
▶
▶
▶
▶
▶
▶
▶
▶
▶
