Industrielle Metall-Drehmaschine CORMAK 500x1500YC – massives Gussbett, ausgestattet mit 12-stufigem Getriebe und starkem 7,5 kW/400V-Asynchronmotor – maximales Drehmoment, großer Spindeldurchlass 105 mm. Empfohlen für das Drehen harter Stähle und mechanische Dreharbeiten. Geeignet für viele Aufgaben wie Innen- und Außendrehen, Kegeldrehen, Polieren, metrisches und zölliges Gewindeschneiden, Bohren und Räumen. Einsatz in Instandsetzungs-, Werkzeugbaubetrieben und der Serienfertigung.

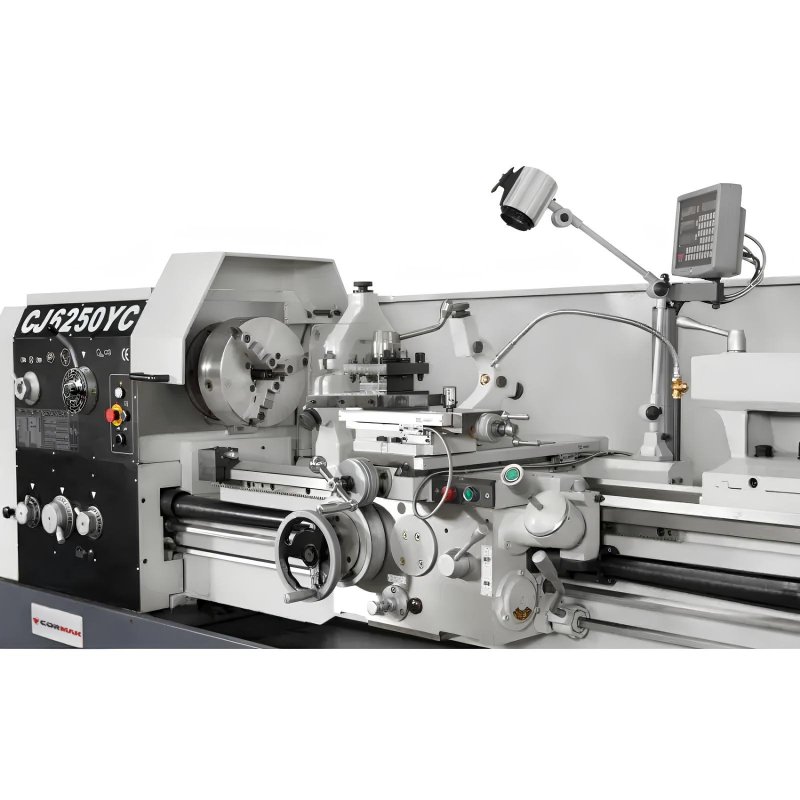

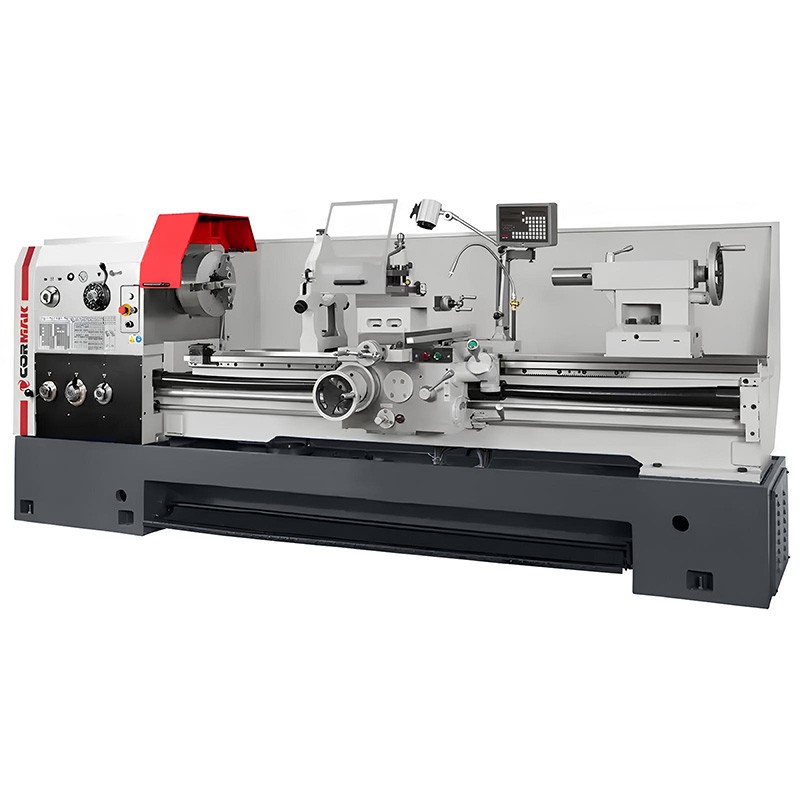

Die Universaldrehmaschine CORMAK 500 x 1500YC ist eine hochwertige Metall-Drehmaschine, ausgelegt für die präzise und effiziente Bearbeitung zylindrischer Werkstücke. Die robuste Konstruktion, ausgereifte mechanische Komponenten sowie die umfangreiche Serienausstattung machen sie zur idealen Wahl für Fertigungsbetriebe, Werkzeugbauwerkstätten und Instandhaltungsabteilungen.
Das Modell 500 x 1500YC basiert auf einem massiven Gussbett mit 400 mm Breite, induktiv gehärtet und präzisionsgeschliffen. Die Bettkonstruktion gewährleistet effektive Schwingungsdämpfung und Torsionsfestigkeit. Die Wälzspindel, gelagert auf hochwertigen Kugellagern, sorgt für stabilen Lauf bei hohen Drehzahlen. Gesteuert wird alles über ein ergonomisches Bedienpult mit einfacher Auswahl von Drehzahl und Vorschub.

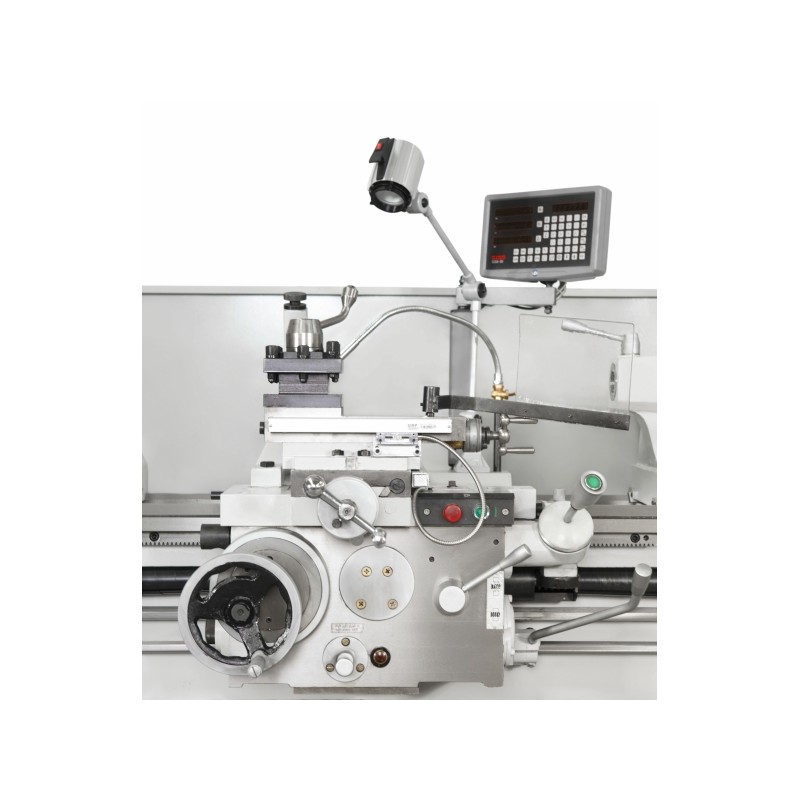

Mit der 3-Achs-DRO behält der Bediener volle Kontrolle über das Werkstück. Automatische Vorschübe und Gewindefunktionen werden über Leit- und Zugspindel realisiert; eine mechanische Gewindeschneiduhr ermöglicht die schnelle Rückkehr in die Ausgangsposition ohne Fehlerrisiko. Der Spindeldurchlass von 105 mm erlaubt die Bearbeitung größerer Innendurchmesser, während das 3-Backenfutter 315 mm eine sichere Spannung gewährleistet.
Die konventionelle CORMAK 500 x 1500YC ist für ein breites Anwendungsspektrum ausgelegt – vom Außen- und Innendrehen über Kegeldrehen, Gewindeschneiden und Bohren bis hin zum präzisen Polieren. Sie findet Einsatz in:
| Drehdurchmesser über Bett | 500 mm |
| Drehdurchmesser über Support | 300 mm |
| Drehdurchmesser im Bettbrücken-Ausschnitt | 710 mm |
| Länge im Bettbrücken-Ausschnitt | 240 mm |
| Spitzenweite | 1500 mm |
| Bett | induktiv gehärtet |
| Bettbreite | 400 mm |
| Durchmesser Drehfutter | 315 mm |
| Spindeldurchlass | 105 mm |
| Spindelanschluss | D1-8 CAMLOCK |
| Spindelaufnahme | MK 6 |
| Spindeldrehzahlbereich | 36 – 1600 U/min (12) |
| Max. Werkzeuggröße | 25 x 25 mm |
| Längsvorschubbereich | 0,063 – 2,52 mm/U |
| Quervorschubbereich | 0,027 – 1,07 mm/U |
| Metrisches Gewinde | 1 – 14 mm (22 Arten) |
| Zollgewinde | 28 – 2 TPI (25 Arten) |
| Modulgewinde | 0,5 – 7 mm (18 Arten) |
| DP-Gewinde | 56 – 4 D.P. (24 Arten) |
| Schnellvorschübe | längs: 4,5 m/min, quer: 1,9 m/min |
| Reitstock-Pinolendurchmesser | 75 mm |
| Pinolenauszug | 150 mm |
| Reitstockkegel | MK 5 |
| Digitale Anzeige | für 3 Achsen |
| Hauptmotor S1/S6 | 7,5 / 9 kW |
| Kühlmittelpumpe S1/S6 | 40 / 48 W |
| Gesamtabmessungen | 3132 x 975 x 1270 mm |
| Gewicht | ca. 3300 kg (±2%) |
Bestellen Sie die professionelle Metall-Drehmaschine CORMAK 500 x 1500YC und profitieren Sie von Zuverlässigkeit, Präzision und einem kompletten, einsatzbereiten Werkzeugsatz. Kontaktieren Sie unseren Vertrieb für ein auf Ihre Produktionsbedürfnisse zugeschnittenes Angebot.
▶
▶
