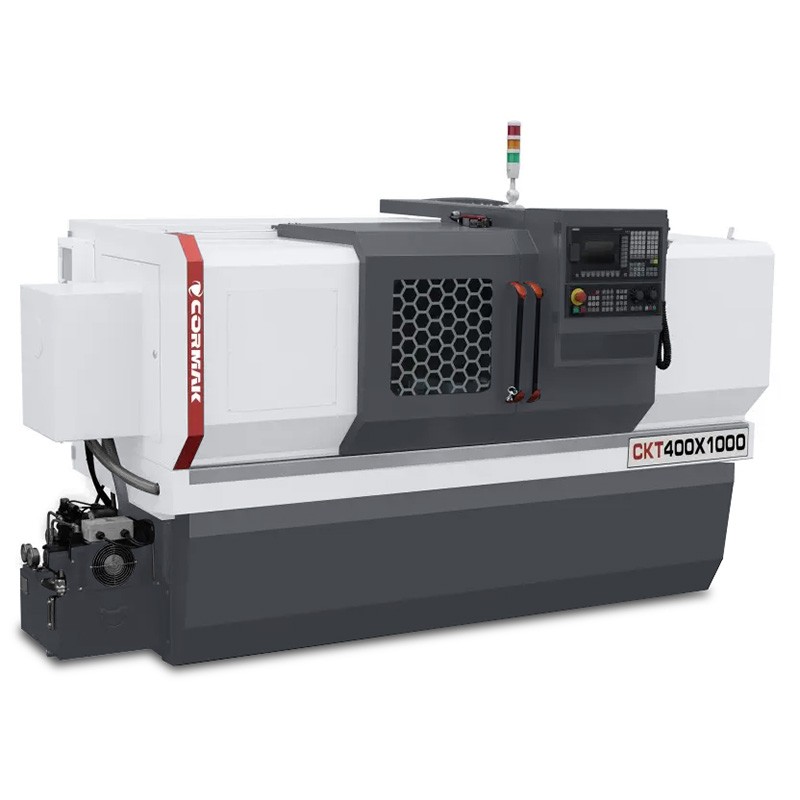

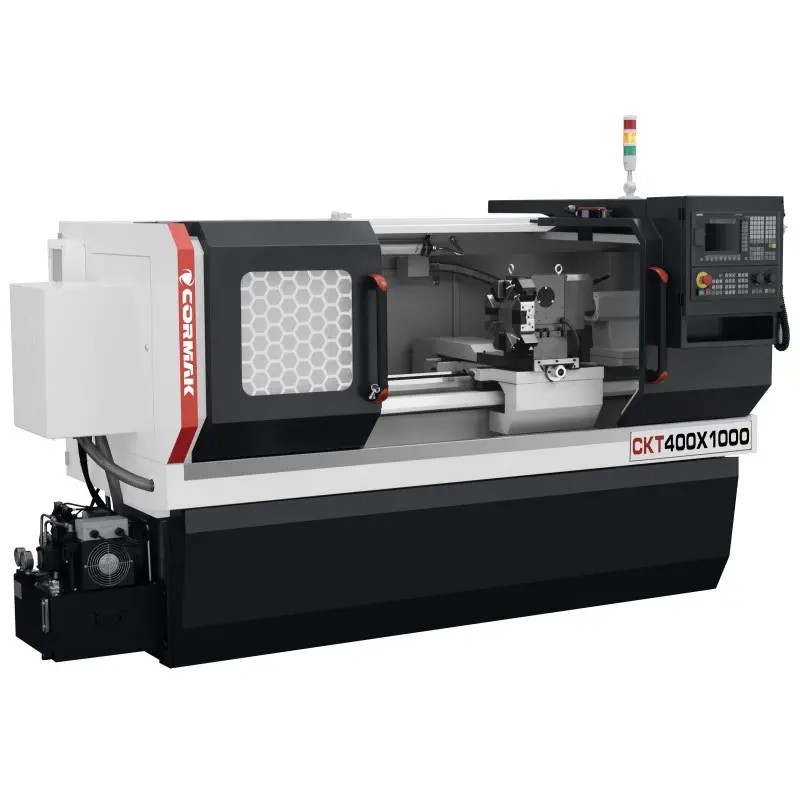

CNC-Drehmaschine CKT 400x1000 – Präzision und Zuverlässigkeit in der Metallbearbeitung
CNC-Drehmaschine CKT 400x1000 ist eine fortschrittliche numerisch gesteuerte Drehmaschine für präzise Metallbearbeitung in mittleren und großen Produktionsbetrieben. Mit der Steuerung SIEMENS SINUMERIK 808D und integrierten Bearbeitungszyklen bietet sie Genauigkeit, Effizienz und einfache Bedienung.
Hauptvorteile der CNC-Drehmaschine CKT 400x1000
CKT 400x1000 kombiniert moderne CNC-Technologie mit robuster Bauweise. Als Industriedrehmaschine ermöglicht sie Außen-, Innen-, Kugel- und Gewindedrehen, Bohren, Einstiche und Konturdrehen. Wichtige Vorteile:
- Hohe Präzision: Drehdurchmesser über Bett 400 mm, über Support 210 mm, min. Einstellwert 0,001 mm (X/Z).
- Flexibles Spindelsystem: Drehzahl 0–2000 U/min, Durchlass 66 mm (Option 72 mm), Kegel MK6.
- Intuitive Steuerung: SIEMENS SINUMERIK 808D mit SIEMENS-Servoantrieben erleichtert den Einstieg.
- Stabile Konstruktion: Gewicht 2000 kg, Maße 2640×1500×1766 mm.
- Werkzeugeffizienz: 4-fach Werkzeughalter (Option 6/8), Werkzeuge 20×20 mm (Option 25×25 mm).
- Schnelles Einrichten: Werkzeug- und Nullpunkt-Einstellungen ohne Programmcode.
- Sicherheit: Kontrollierte Bewegungen und Geschwindigkeitsbegrenzung.
- Langlebigkeit: Automatische Schmierung verlängert die Lebensdauer.
- Kühlung: Thermische Stabilität bei intensiver Bearbeitung.
- Vielseitigkeit: Für Mechanik-, Automobil- und Werkzeugbau.
- Energieeffizienz: Hauptmotor 5,5 kW, Vorschubmotoren 6 Nm.
- Technologische Zyklen: Quer-, Kegel-, Gewinde- und Einstichdrehen ohne G-Code.
- Personalisierung: Optionen: FANUC Oi-TF, hydraulisches Spannfutter, Stangenlader, CAD/CAM.
Konstruktion und Technologie
- Stabiles Maschinenbett: Gewicht 2000 kg minimiert Vibrationen.
- Spindel: Durchlass 66 mm (Option 72 mm), Kegel MK6, Drehzahl 0–2000 U/min.

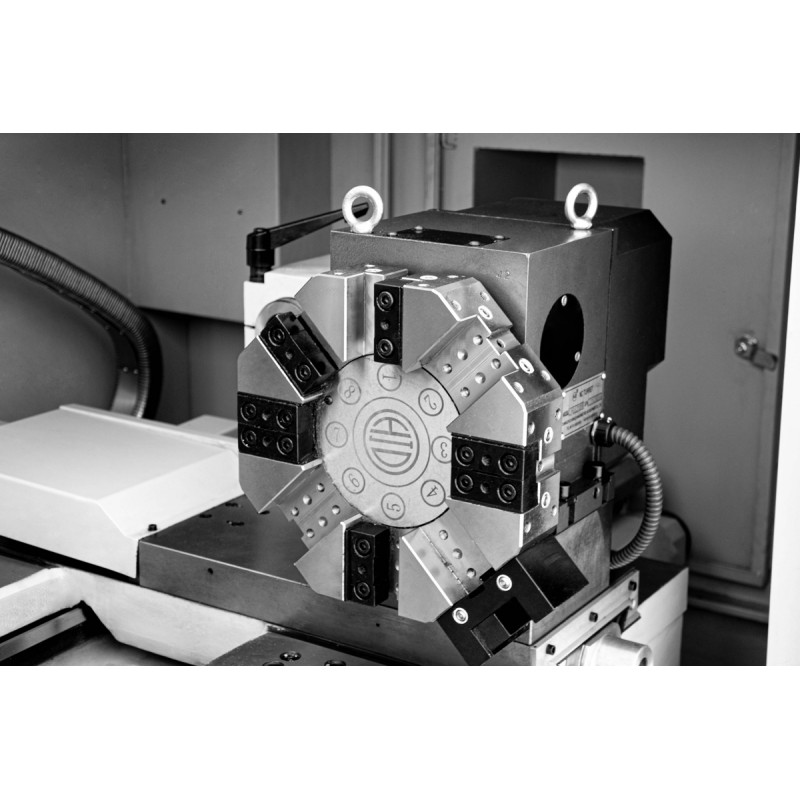

- Werkzeughalter: 4-fach (Option 6/8), Werkzeuge 20×20 mm (Option 25×25 mm).
- Hydraulischer Reitstock: Pinole MK5, Hub 120 mm.

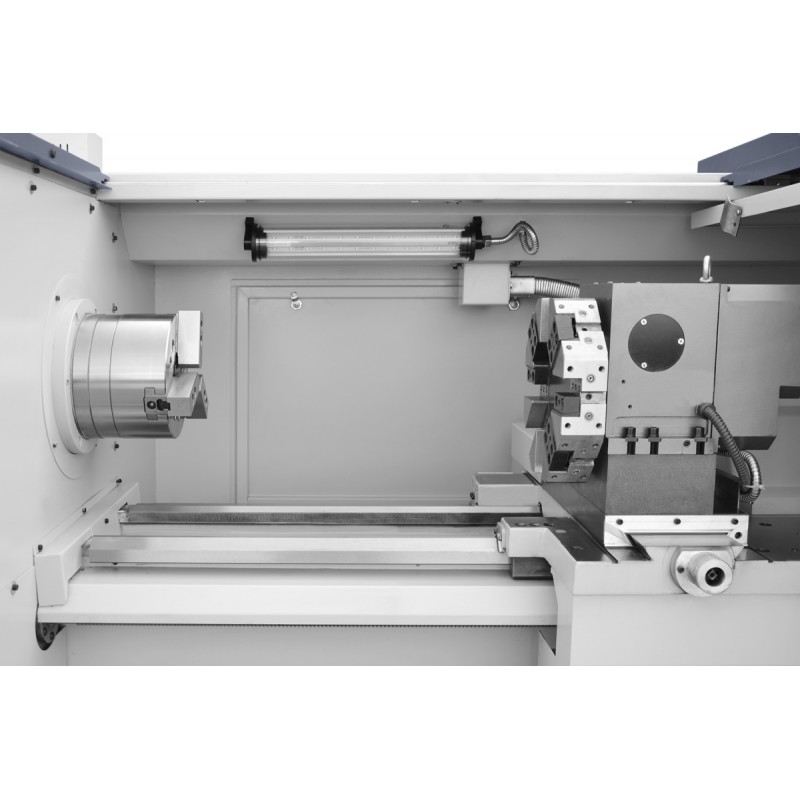

- Hydraulisches Drehfutter: Gewährleistet eine sichere Spannung der Werkstücke, mit hydraulischer Option zur Steigerung der Effizienz.
- Servoantriebe SIEMENS: Genauigkeit 0,001 mm.
- Automatische Schmierung: zentrale Versorgung.
- Kühlsystem: schützt Werkzeuge und Werkstücke.
- 24V-Halogenbeleuchtung: optimale Sicht im Arbeitsraum.
Präzision und Produktivität
CKT 400x1000 garantiert Genauigkeit 0,001 mm (X/Z). Vorschubgeschwindigkeiten: X 8 m/min, Z 10 m/min. Mit CNC-Steuerung SIEMENS SINUMERIK 808D und Zyklen für Quer-, Kegel- und Gewindedrehen erreicht sie höchste Präzision bei Werkstücken Ø 400 mm, Länge 1000 mm.
Anwendungsbereiche
- Maschinenbau: Wellen, Buchsen, Flansche.
- Automobilindustrie: Motorkomponenten, Getriebeteile.
- Werkzeugbau: Gewinde, Nuten, komplexe Geometrien.
- Serien- und Kleinserienfertigung: auch für R&D.
Standardausstattung
- SIEMENS SINUMERIK 808 Advanced
- SIEMENS-Servoantriebe
- Hydraulisches Spannfutter
- 4-fach Werkzeughalter (Option 6/8)
- Satz weiche Backen
- Hydraulischer Reitstock MK5
- Kühlsystem
- Automatische Schmierung
- 24V-Halogenbeleuchtung
- Betriebsanleitung
- CE-Zertifizierung
Sonderausstattung
- 6-/8-fach Werkzeughalter
- Mitlaufende Lünette
- Feste Lünette
- Zusätzliche weiche/harten Backen
- Werkzeughalter
- CAD/CAM-Software
Technische Daten
| Technische Daten |
| Max. Drehdurchmesser über Bett |
400 mm |
| Max. Drehdurchmesser über Support |
210 mm |
| Spitzenweite |
1000 mm |
| Spindeldrehzahl |
0–2000 U/min |
| Spindeldurchlass |
66 mm (Option 72 mm) |
| Spindelkegel |
MK6 |
| Werkzeughalter-Positionen |
4 (Option 6/8) |
| Werkzeughaltergröße |
20×20 mm (Option 25×25 mm) |
| Min. Einstellwert (X/Z) |
0,001/0,001 mm |
| Vorschubgeschwindigkeit X |
8 m/min |
| Vorschubgeschwindigkeit Z |
10 m/min |
| Reitstockpinole |
MK5 |
| Pinolenhub |
120 mm |
| Hauptmotor |
5,5 kW |
| Servoantriebe (X/Z) |
6 Nm / 6 Nm |
| Abmessungen |
2640×1500×1766 mm |
| Gewicht netto |
2000 kg |
CNC-Steuerungen – SIEMENS und FANUC
SIEMENS SINUMERIK 808 Advanced
- Intuitive Bedienung
- Zuverlässigkeit
- Wirtschaftlich
SIEMENS SINUMERIK 828D
- Hohe Rechenleistung
- CAD/CAM-Integration
- Erweiterte Funktionen
FANUC Oi-TF
- Stabilität
- Erweiterte Drehzyklen
- Benutzerfreundlich
Siemens Sinumerik 828/840 Handbuch herunterladen
Siemens Sinumerik 808 Advanced Handbuch herunterladen
Warum CORMAK?
CORMAK bietet über 20 Jahre Erfahrung in der Metallbearbeitung. Unsere CNC-Drehmaschinen erfüllen europäische CE-Standards und werden von professionellem Service unterstützt.
- 16 Jahre Erfahrung im Service von SIEMENS-Steuerungen
- 15.000 m² Lagerfläche mit ca. 12.000 Maschinen
- Fachgerechter Garantie- und Nachgarantieservice
Fragen Sie nach Details oder vereinbaren Sie eine Präsentation! Kontaktieren Sie uns
