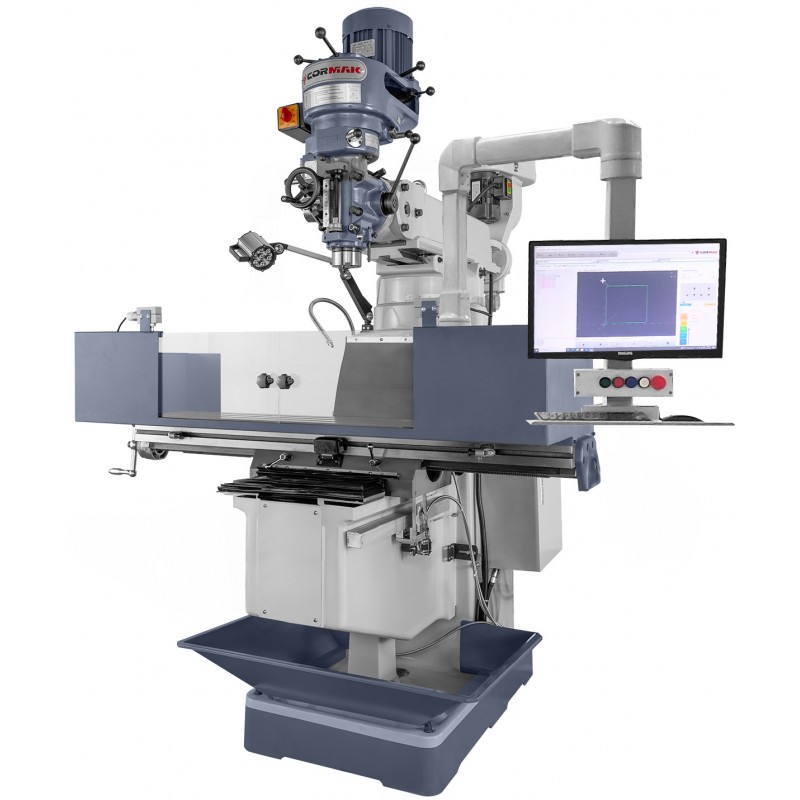

CNC-Fräsmaschine auf Basis einer soliden Konstruktion, ausgelegt für die präzise Metallbearbeitung mit vollständiger numerischer Steuerung. Die Maschine ist mit Achsantrieben sowie einem modernen CNC-Controller ausgestattet, der das Erstellen, Bearbeiten und Ausführen von Bearbeitungsprogrammen (G-Code) ermöglicht. Dank der steifen Bauweise und des schwenkbaren Kopfes eignet sie sich ideal für Einzel- und Kleinserienfertigung sowohl in Werkzeug- als auch in Produktionswerkstätten.
Wichtigste technische Parameter
|
Technische Parameter | |
|---|---|
|
CNC-Steuerung |
3-achsig (X/Y/Z), lineare und kreisförmige Interpolation |
|
Achsantriebe |
Servoantriebe |
|
Verfahrweg X-Achse |
850 mm |
|
Verfahrweg Y-Achse |
400 mm |
|
Verfahrweg Z-Achse |
420 mm |
|
Arbeitstisch |
1370 × 254 mm |
|
Spindelaufnahme |
ISO 40 |
|
Spindeldrehzahlbereich |
(16 Gänge) 65 - 4.500 U/min |
|
Spindelleistung |
2,25 kW / 3 kW |
|
Kopfneigung |
±90° (links/rechts), ±45° (vor/zurück) |
|
Schmierung |
Zentral, automatisch |
|
Kühlsystem |
Kühlmittelpumpe mit Durchflussregelung |
|
Achsvorschübe |
Automatisch in allen Achsen |
|
Maschinenabmessungen |
1960 × 1750 × 2250 mm |
|
Gewicht |
1.550 kg |
|
Stromversorgung |
400 V / 50 Hz |
Die Maschine findet breite Anwendung in der Herstellung präziser Bauteile aus Stahl, Aluminium und Kunststoffen – insbesondere im Prototypenbau sowie bei Kleinserien, bei denen Einstellflexibilität und hohe Genauigkeit entscheidend sind. Die CNC-Steuerung macht die Konstruktion deutlich effizienter als die manuelle Version, mit vollständiger Automatisierung des Arbeitsprozesses und der Eliminierung von Bedienfehlern.
