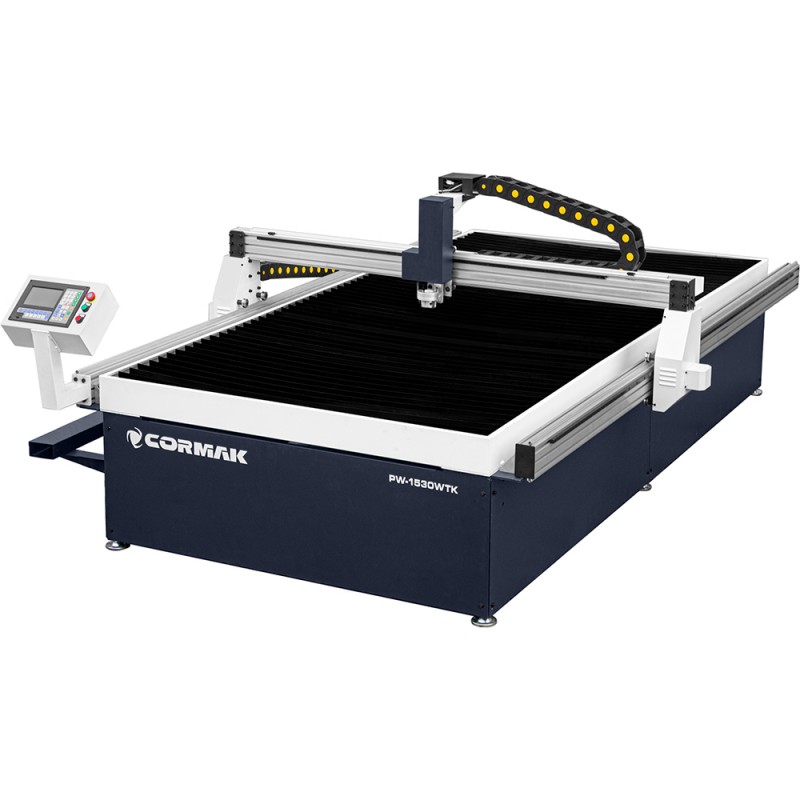

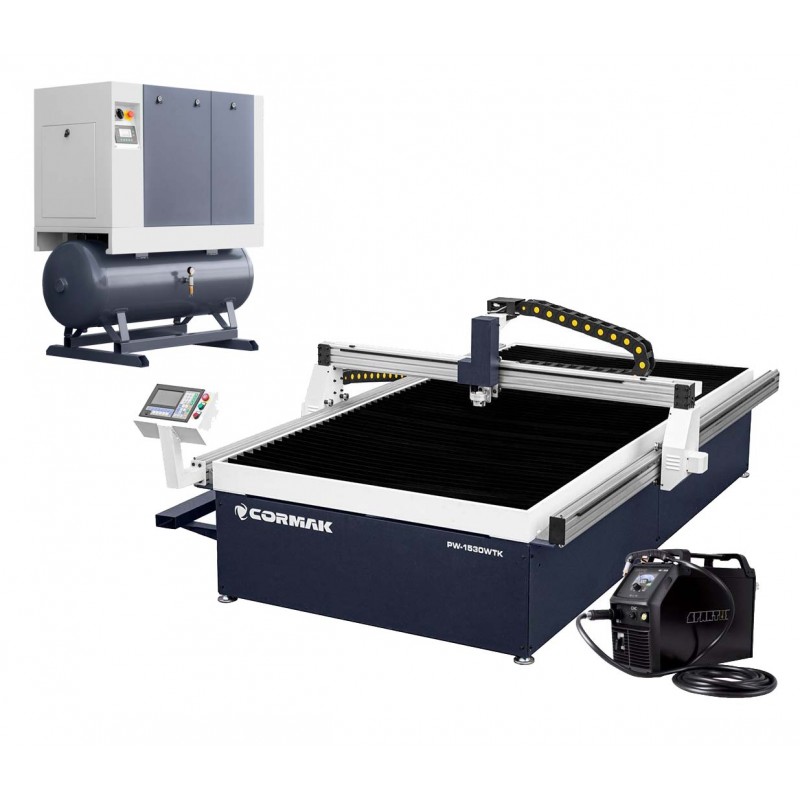

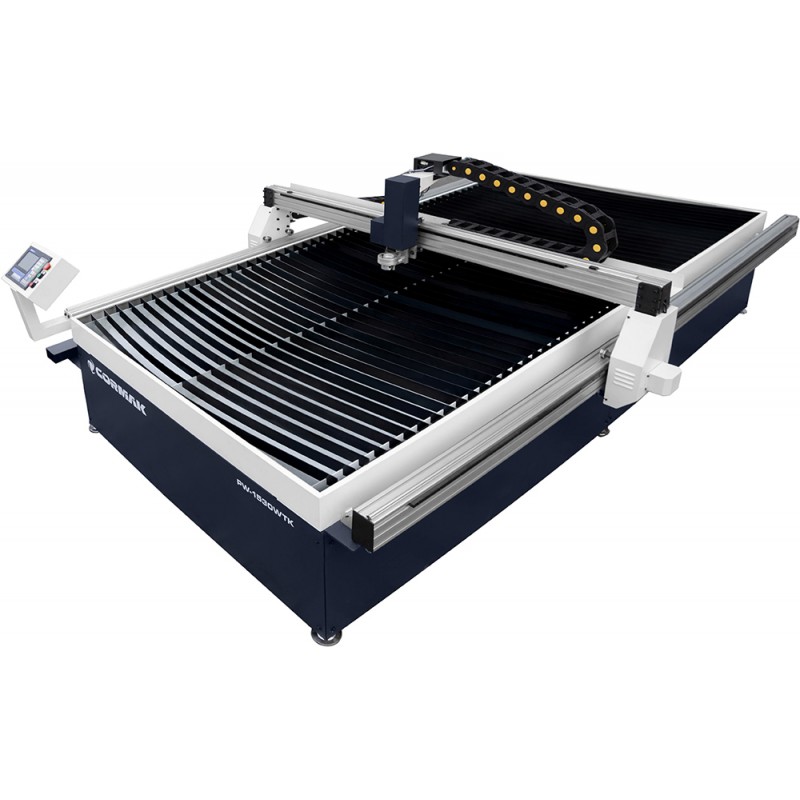

Die CNC-Plasmaschneidanlage mit Wasserbett im Set mit dem Luftkompressor Luft 700 und der Plasmaquelle SPARTUS ProCUT 125CNC ist für das präzise Schneiden von Blechteilen in beliebigen, programmierten Formen bestimmt. Diese Maschine zeichnet sich durch eine robuste Konstruktion und eine einfache Bedienung aus. Die CORMAK CNC-Schneidanlage garantiert Wiederholbarkeit und eine hohe Schnittgenauigkeit (0,1 mm), wodurch die geschnittenen Formen direkt in den nächsten Produktionsschritt übernommen werden können.
Die Plasmaschneidplotter von CORMAK sind stabile, zuverlässige und einfach zu bedienende Lösungen für präzises Plasmaschneiden.
| Kompressor | |
| Motorleistung | 5,5 kW |
| Gesamtmaße des Sets | 1250 × 600 × 850 mm |
| Gewicht | 120 kg |
| Spannung | 400V/50Hz |
| Auslassanschluss | 1/2" |
|
Leistung 0–6 bar bei 6 bar bei 8 bar bei 10 bar |
Ø 690 L/min 650 L/min 650 L/min 630 L/min |
Technische Daten Lufttrockner IZBERG N10S |
|
| Motorleistung | 0,29 kW |
| Ein-/Auslassdurchmesser (BSP) | 1" |
| Betriebsdruck bis | 10 bar |
| Zulauftemperatur | ≤38 °C |
| Abmessungen | 700 × 420 × 650 mm |
| Leistung | 1500 L/min |
| Spannung | 230 V |
| Gewicht | 45 kg |
| Kältemittel | R134a, 400 g |
| Eingangsspannung | ~3 × 400 V ± 10% 50/60 Hz |
| Schnittstrom [A] | 20 – 100 |
| Max. Schnittdicke [mm] | 55 |
| Einschaltdauer [%] | 100 |
| PLASMA-PARAMETER | |
| Ausgangsspannung [V] | 88 – 106 |
| Empfohlener Arbeitsdruck [bar] | 5,5 |
| Luftbedarf [L/min] | 250 |
| Nachgasfunktion | ja |
| Kontaktloses Zünden ohne HF | ja |
| 2T / 4T | ja |
| WEITERE PARAMETER | |
| Stromaufnahme [A] | 28 |
| Leistungsfaktor (cosφ) | 0,76 |
| Wirkungsgrad η [%] | 85 |
| Isolationsklasse | H |
| Schutzart | IP21S |
| Gewicht [kg] | 32 |
| Abmessungen [mm] | 770 × 270 × 490 |
Der Plotter wird für den Transport vorbereitet, um bewegliche Teile zu sichern und die Abmessungen zu reduzieren.
Erfordert die Montage beweglicher Elemente und Schutzabdeckungen, die beim Transport beschädigt werden könnten.
▶
