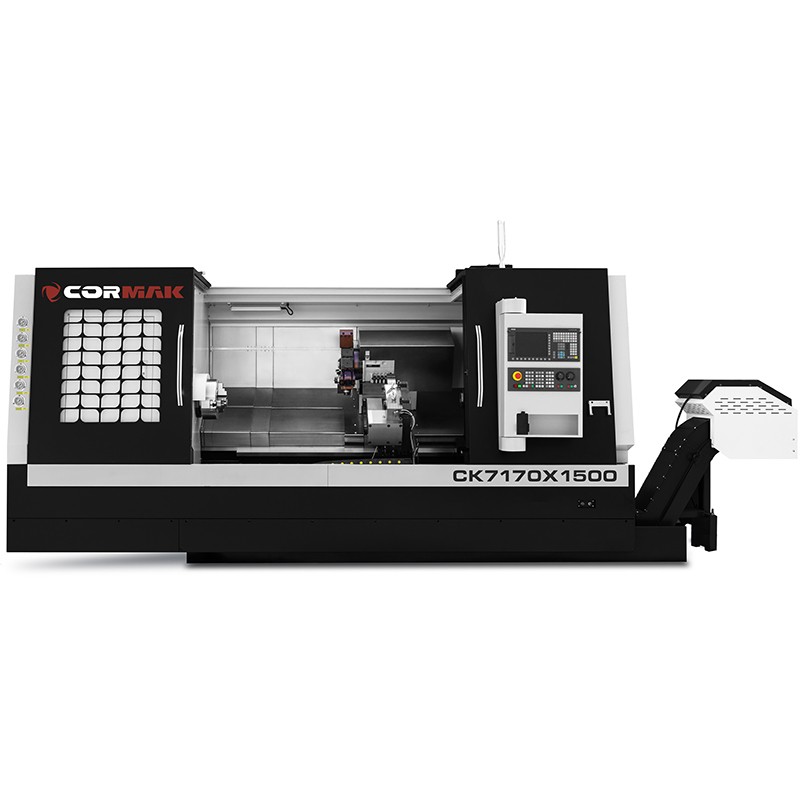

CNC-Drehmaschine CORMAK CK7170X1500 LT12 angetriebene Werkzeuge – Präzision und Leistung in der Metallbearbeitung

CNC-Drehmaschine CORMAK CK7170X1500 LT12 angetriebene Werkzeuge ist eine fortschrittliche CNC-Drehmaschine mit Schrägbett, entwickelt für die Komplettbearbeitung von Metallteilen in anspruchsvollen Industrieumgebungen. Ausgestattet mit angetriebenen Werkzeugen, einem BMT-45-Revolver und der Steuerung Siemens Sinumerik 808D bietet sie unübertroffene Präzision, Leistung und Vielseitigkeit.

Hauptvorteile der CNC-Drehmaschine CORMAK CK7170X1500 LT12 angetriebene Werkzeuge

CNC-Drehmaschine CORMAK CK7170X1500 LT12 angetriebene Werkzeuge kombiniert moderne Technologie mit robuster Schrägbettkonstruktion und bietet den Anwendern wesentliche Vorteile im Produktionsprozess. Ihre wichtigsten Merkmale sind:

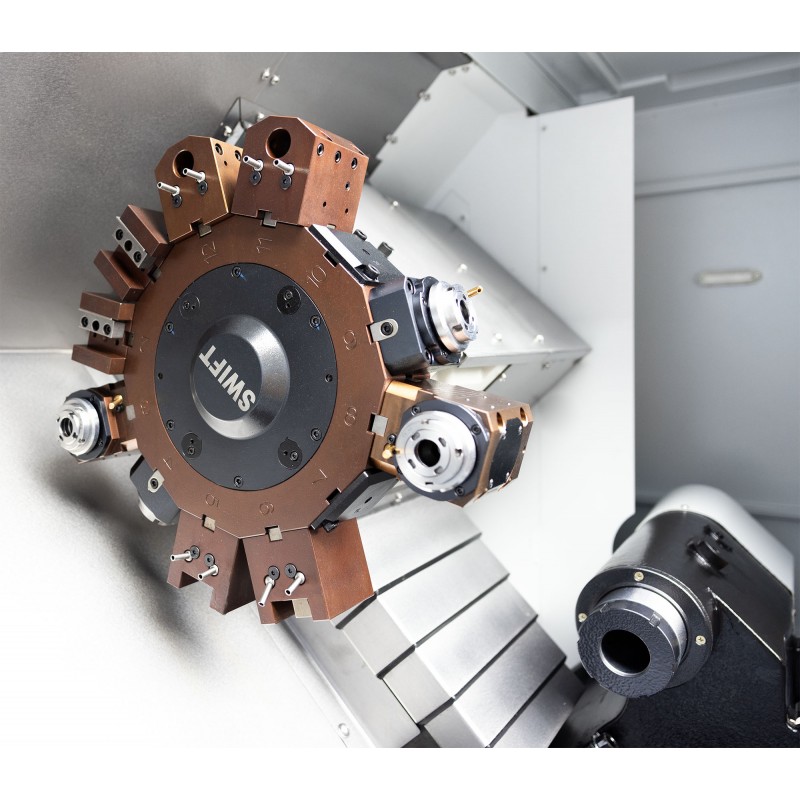

• Vielseitige Bearbeitung: Mit angetriebenen Werkzeugen und einem BMT-45-Revolver mit 12 Positionen ermöglicht sie Drehen, Fräsen und Bohren in einem Zyklus – steigert Effizienz und reduziert Bearbeitungszeit.
• Hohe Präzision: Positioniergenauigkeit der X/Z-Achsen von 0,001 mm garantiert perfekte Oberflächenqualität, ideal für Werkstücke mit komplexer Geometrie.
• Schrägbett: Die Schrägbettkonstruktion gewährleistet hohe Steifigkeit, effiziente Spanabfuhr und längere Lebensdauer – auch bei harter Zerspanung.
• Fortschrittliche Spindel: Spindeldurchlass 72 mm, Drehzahl bis 2500 U/min mit Siemens-Motor 11 kW (optional 15 kW) für effiziente Bearbeitung von Edelstahl, Titanlegierungen oder Aluminium.
• Großer Arbeitsraum: Max. Werkstücklänge 1500 mm, Umlaufdurchmesser über Bett 700 mm – für große Bauteile wie Wellen oder Strukturteile.
• Flexible Konfiguration: Optionale Y-Achse für Fräsen und Bohren außerhalb der Achse – mehr Möglichkeiten in der komplexen Fertigung.
• Intuitive Bedienung: Siemens Sinumerik 808D mit USB-Anschluss und benutzerfreundlicher Oberfläche für schnelles Programmieren und Datentransfer.
• Stabilität und Langlebigkeit: Maschine mit 7500 kg, Linearschienen und Vollverkleidung nach CE-Norm garantieren Sicherheit und Stabilität.
• Effektives Kühlsystem: Automatisches Schmieren von Getrieben und Führungen verlängert Werkzeuglebensdauer und sichert Bearbeitungsqualität.
• Wirtschaftlichkeit: Maschinenabmessungen 6000x2300x2210 mm und energiesparender Motor reduzieren Betriebskosten.
• Breites Anwendungsspektrum: Bearbeitung von Leichtmetallen bis zu hochfesten Legierungen in einem Fertigungszyklus.
• Sicherheit und Zuverlässigkeit: Komponenten von Siemens und Schneider sowie klimatisierter Schaltschrank gewährleisten stabile Arbeit unter schweren Bedingungen.
• Einfache Integration: CAD/CAM-Kompatibilität und Automatisierungsoptionen ermöglichen problemlose Produktionsintegration.
• Ergonomie: Vollverkleidung, Späneförderer und mitgelieferte Servicewerkzeuge erhöhen Komfort und Sicherheit.

CNC-Drehmaschine CORMAK CK7170X1500 LT12 angetriebene Werkzeuge ist die ideale Lösung für Betriebe, die eine präzise, multifunktionale Maschine für größere Teile in Serien- und Einzelproduktion benötigen.

Konstruktion und Technologie der CNC-Drehmaschine CORMAK CK7170X1500 LT12

CNC-Drehmaschine CORMAK CK7170X1500 LT12 angetriebene Werkzeuge wurde für Langlebigkeit, Präzision und einfache Bedienung entwickelt. Wichtige Baugruppen sind:

Konstruktion und Bett

Das Schrägbett bietet hohe Steifigkeit und effiziente Spanabfuhr bei maximalem Umlaufdurchmesser 700 mm, 470 mm über Support und max. Werkstücklänge 1500 mm.

Spindel und Antrieb

Spindeldurchlass 72 mm, max. Drehzahl 2500 U/min, Siemens-Motor 11 kW (optional 15 kW), hydraulisches 3-Backen-Futter Ø305 mm.

Führungen und Antriebe

Linearschienen und Siemens-Servoantriebe in den Achsen X/Z (1260/290 mm) sorgen für präzise Bewegungen und Dynamik.

Steuerungssystem

Siemens Sinumerik 808D (optional 828D, Fanuc Oi-TF) mit USB und RS-232 – CAD/CAM-kompatibel, Schutzklasse IP65.

Präzision und Produktivität

Industriedrehmaschine CK7170X1500 LT12 bietet 0,001 mm Positioniergenauigkeit. Mit BMT-45-Revolver und angetriebenen Werkzeugen sind Fräsen und Bohren in einem Spann möglich. Der 11-kW-Motor ermöglicht stabile Bearbeitung auch bei schweren Operationen.

Anwendungsbereiche

• Luftfahrt: Präzisionsbauteile für Triebwerke und Fahrwerke.
• Automotive: Wellen, Buchsen, Getriebekomponenten.
• Maschinenbau: Strukturteile, Werkzeuge, Vorrichtungen.
• Energie: Turbinen- und Wellenkomponenten.
• Werkstätten: Serien- und Einzelteile mit Vielseitigkeit und Präzision.

CNC-Steuerungen – Siemens Sinumerik 808D, 828D und Fanuc Oi-TF

CNC-Drehmaschine CK7170X1500 LT12 bietet professionelle Steuerungen von Siemens und Fanuc für Präzision und Effizienz.

Siemens Sinumerik 808D

Wirtschaftliche Steuerung für CNC-Drehmaschinen mit intuitiver Bedienung, IP65-Schutz und CAD/CAM-Integration.

Siemens Sinumerik 828D

Professionelle Steuerung mit hoher Rechenleistung, erweiterten Bearbeitungszyklen und einfacher Automatisierungsintegration.

Fanuc Oi-TF

Zuverlässig und präzise, ideal für Serienfertigung mit erweiterten Drehzyklen und einfacher Programmierung.

Wichtige technische Daten

Standardausstattung

• Steuerung Sinumerik 808D
• Angetriebene Werkzeuge
• Linearschienen
• Kühl- und Schmiersystem
• Hydraulische Lünette Ø40x250 mm
• Hydraulischer Reitstock
• Vollverkleidung nach CE
• Klimatisierter Schaltschrank
• Späneförderer
• USB-Anschluss
• Servicewerkzeuge
• Satz weiche Backen

Sonderausstattung

• Y-Achse
• Steuerungen Siemens 828D, Fanuc Oi-TF

Warum CORMAK?

Als erfahrener Hersteller von Industriemaschinen liefert CORMAK seit über 20 Jahren zuverlässige Lösungen für die Industrie. Unsere CNC-Drehmaschinen für Metall erfüllen höchste Qualitätsstandards, verfügen über europäische Sicherheitszertifikate und werden von professionellem Service unterstützt. Mit über 15.000 m² Lagerfläche und einem Expertenteam bieten wir umfassenden Support.

• Erfahrung: 16 Jahre Serviceerfahrung mit Siemens CNC.
• Qualität: Maschinen gemäß europäischen Normen.
• Support: Fachberatung und schneller Service.

Mit einer Industriedrehmaschine von CORMAK investieren Sie in Präzision, Zuverlässigkeit und Effizienz.

Bestellen Sie die CNC-Drehmaschine CORMAK CK7170X1500 LT12 angetriebene Werkzeuge noch heute!

Steigern Sie die Effizienz Ihrer Produktion mit der CNC-Drehmaschine CORMAK CK7170X1500 LT12. Kontaktieren Sie unser Team für Informationen, ein Angebot oder eine Vorführung. Kontaktieren Sie uns!
