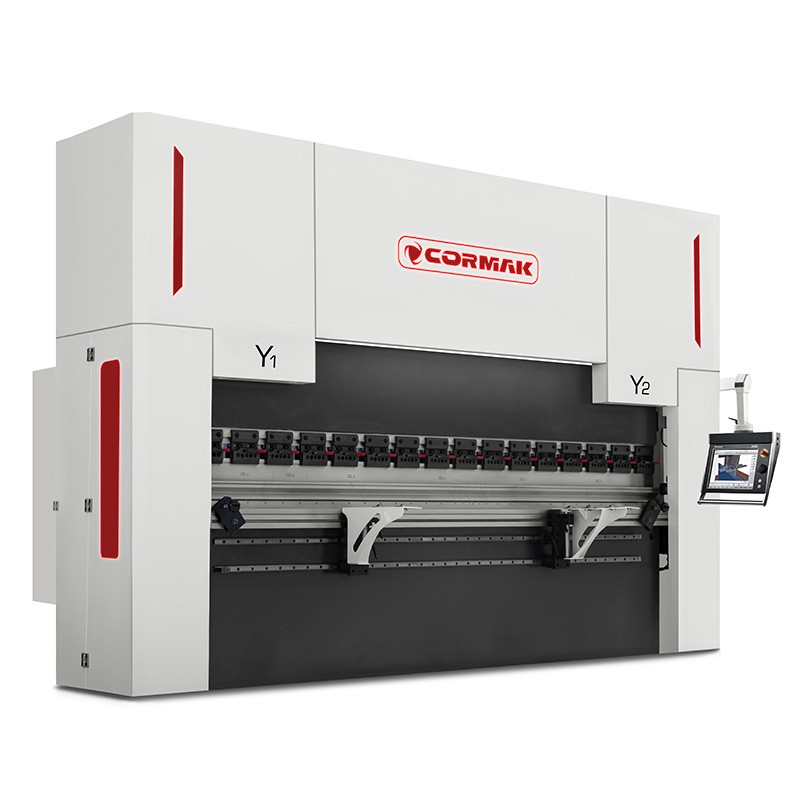

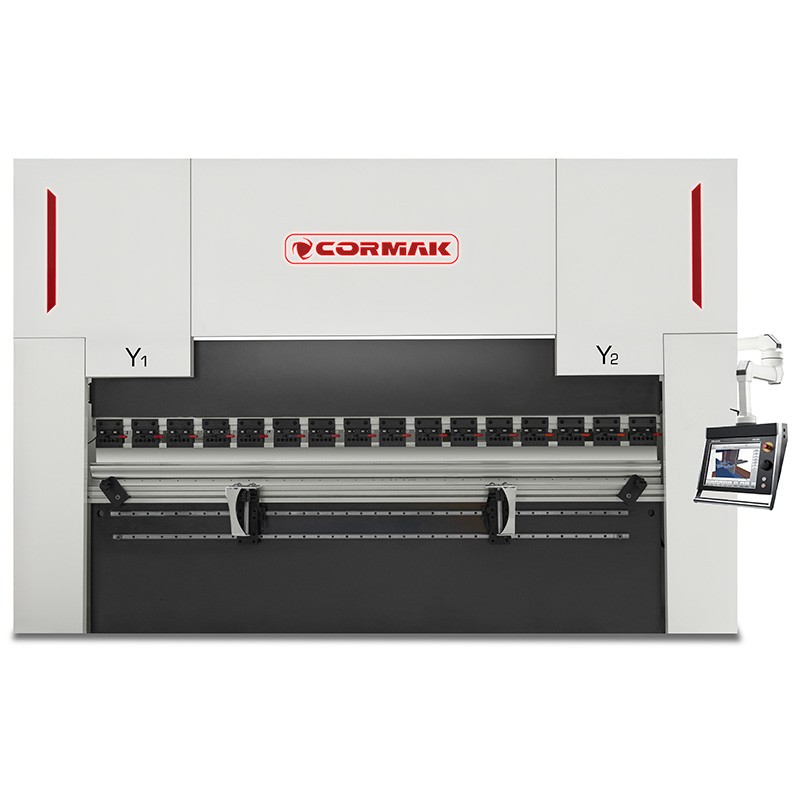

Die dargestellte Konfiguration ist die von den Kunden am häufigsten gewählte Ausstattung – eine bewährte und effiziente Wahl für die Serienproduktion
Hauptmerkmale:
-
Vordere Auflagen: 2 Stück auf Linearführungen, die Stabilität während des Biegeprozesses gewährleisten
-
Achsen Y1, Y2: Servoantrieb mit Encodern
-
Rückanschlag (Achse X): Servoantrieb mit Encodern
-
Achse R: Servoantrieb mit Encodern
-
Automatische Bombierungskompensation
-
Zweiseitige Stempelaufnahme: Schnellspannsystem AMADA, ermöglicht schnellen Werkzeugwechsel
Verfügbare Konfigurationen passen wir an die Produktionsanforderungen und die Art der bearbeiteten Werkstücke an – die Maschinenspezifikation wird individuell auf Anwendung und technologische Anforderungen abgestimmt.
Technische Daten
| Max. Blechstärke (S235) |
bis 10,0 mm |
| Nennkraft |
2500 kN |
| Max. Biegelänge |
5000 mm |
| Ausklinktiefe (Hals) |
400 mm |
| Max. Hub des Pressbalkens |
250 mm |
| Max. Öffnungshöhe |
535 mm |
| Abstand zwischen den Ständern |
4000 mm |
| Rückanschlagweg |
600 mm |
| Motorleistung |
18,5 kW |
| Länge |
5100 mm |
| Breite |
1950 mm |
| Höhe |
2950 mm |
| Gewicht |
16.700 kg |

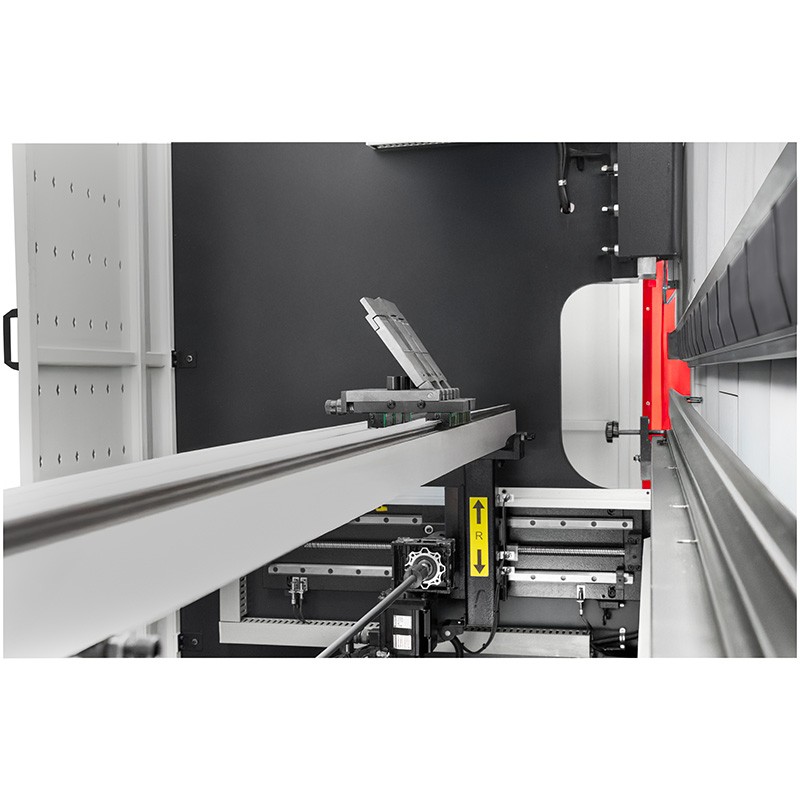

Automatische Einstellung des Rückanschlags (Achse X) sowie der Achse R (optional manuell). Achse R erleichtert das Biegen größerer Radien, z. B. im Schrittverfahren.
Optional Fingersteuerung in den Achsen Z1, Z2, R1, R2, X1, X2 mit Servomotoren.
Damit das Ergebnis des schrittweisen Biegens zufriedenstellend ist, müssen bestimmte Berechnungen durchgeführt werden, die jedoch die Kenntnis einiger der wichtigsten Parameter des Biegeprozesses erfordern – dies sind:
- Bogenlänge – der Abstand zwischen den Enden der gebogenen Blechkurve, gemessen an der Innenseite der Biegung;
- Anzahl der Biegungen – die Anzahl einzelner Biegungen, die ausgeführt werden müssen, um ein Blech mit einem bestimmten Radius zu erhalten; je größer die Anzahl der Biegungen, desto kleiner der Winkel jeder einzelnen Biegung und desto glatter der Bogen;
- Abstand zwischen den Biegungen – der Abstand zwischen den einzelnen während des Prozesses ausgeführten Biegungen.
Obwohl der gesamte Prozess des schrittweisen Biegens recht komplex erscheinen mag, sind die bei CORMAK erhältlichen Maschinen und Softwarelösungen bereits so weit entwickelt, dass sie den Bediener in vielen Punkten vollständig entlasten.

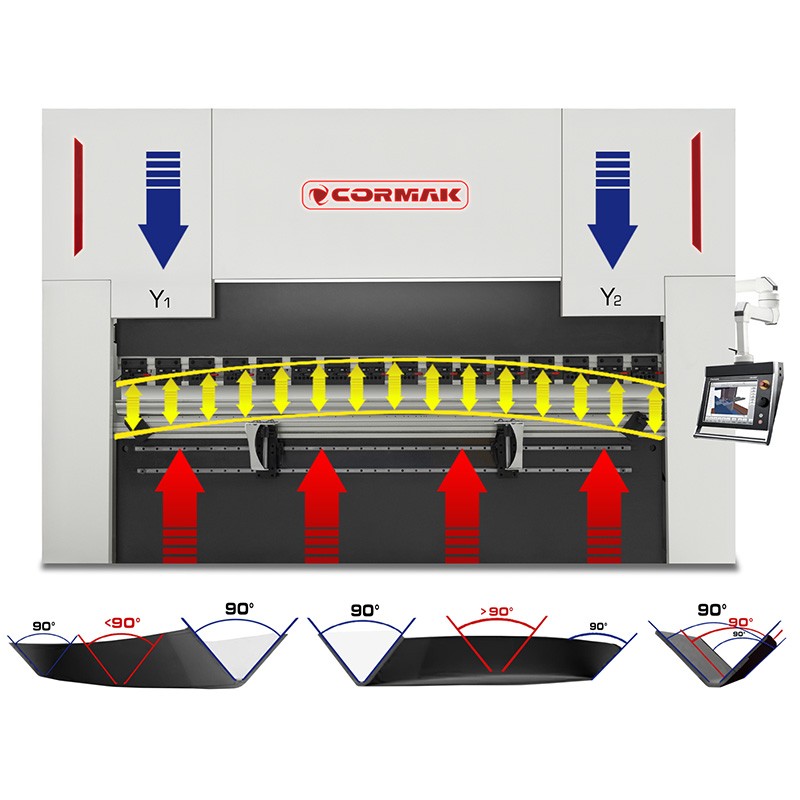

Automatische Bombierungskompensation
Gewährleistet über die gesamte Länge der Biegung denselben Biegewinkel – (optional)
Manuelle Bombierungskompensation (optional)
Gewährleistet über die gesamte Länge der Biegung denselben Biegewinkel – (optional)

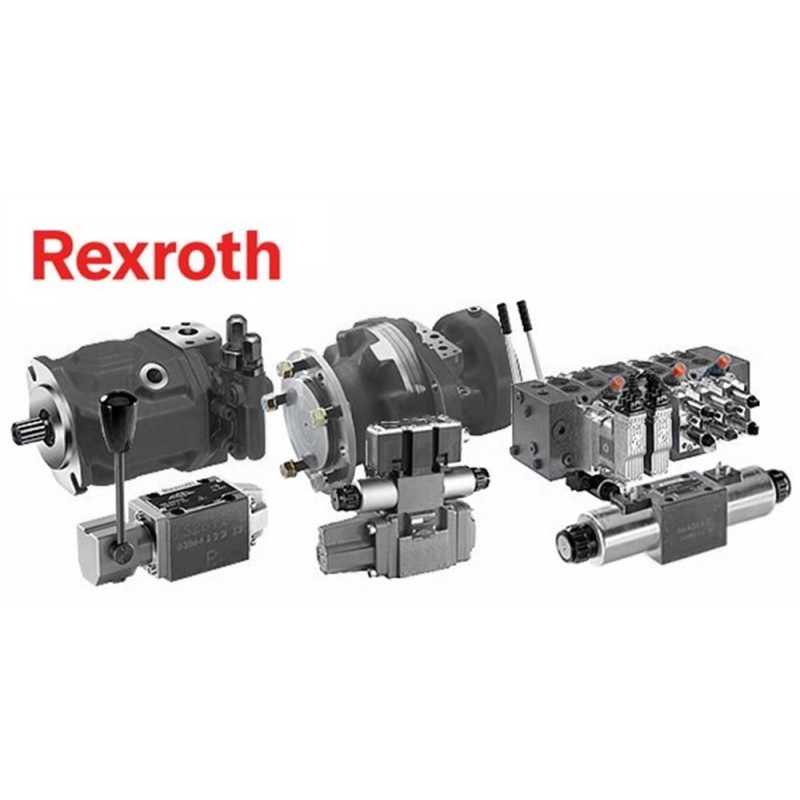

Hochwertige Komponenten:
- Elektrische Komponenten von Schneider/Delta/Eaton
Steuerung und Funktionalität:

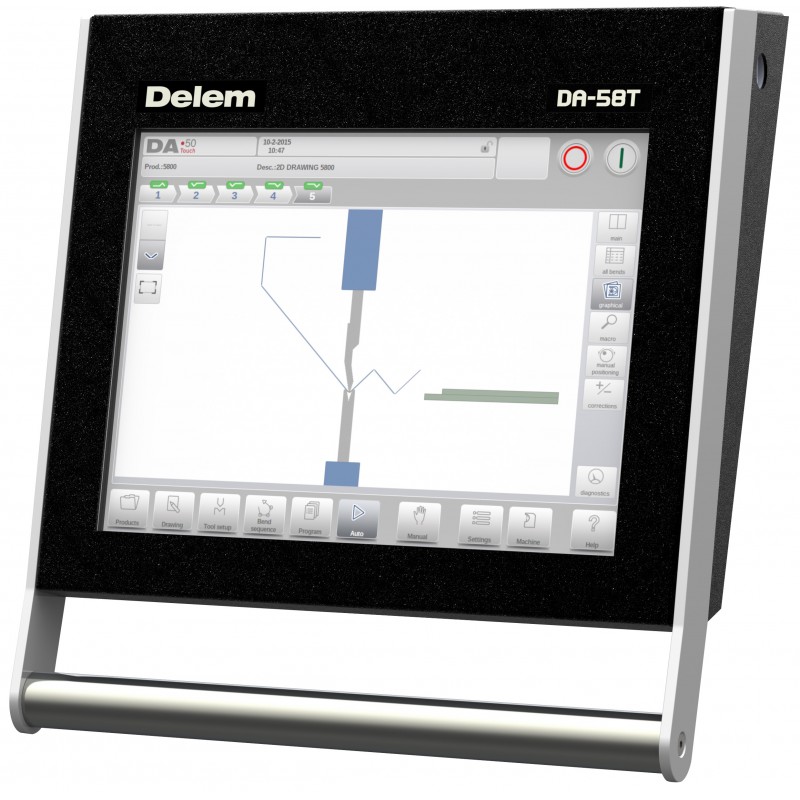

DELEM DA-58T
- ausgestattet mit einem 10-Zoll-Touchscreen, montiert am Schwenkarm, ermöglicht freie Bedienung im gesamten Arbeitsbereich der Maschine
- Programmierbarkeit: Möglichkeit, bis zu 2000 Programme mit je 30 Schritten zu speichern, was eine flexible Anpassung an verschiedene Aufgaben erlaubt
- Ergonomie: intuitives Menü mit englischen Kürzeln erleichtert den schnellen Einstieg in die Arbeit
Optional sind auch Steuerungen DELEM DA-53T+2D, DA-66T sowie DA-69T, oder CYBELEC 12
DA-53T+2D
Display
- 10,1" TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- Interner Speicher 1 GB
- Steuerungslogik verhindert Kollisionen der einzelnen Arbeitsachsen
Funktionen
- Bibliothek für Stempel und Matrizen /30 Stempel & 60 Matrizen/ – beschreibend und grafisch
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Materialdatenbank /Möglichkeit zur Eingabe neuer Blecharten/
- Erstellung einer Biegezeichnung auf dem Steuerungsdisplay /2D/
- Programmerstellung basierend auf Produktzeichnung /2D/
- Echtzeit-2D-Ansicht der Biegesequenz
- 2D-Simulation mit Kollisionsanzeige /Schrittsimulation/
- Warnmeldungen (z. B. Werkzeugüberlastung)
- Möglichkeit zur Änderung der Biegenreihenfolge und Programmschritte
- Möglichkeit zur Eingabe und Speicherung von Korrekturen
- Manueller Modus
- Manuelle Achspositionierung des Anschlags
- Steuerungslogik verhindert Kollisionen der Achsen X, R, Y1, Y2
- Automatische Berechnung des Hubwegs
- Automatische Berechnung der Biegekraft abhängig vom Material
- Automatische Berechnung der Anschlagposition
- Automatische Berechnung des Innenradius und der Abwicklung
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
- USB-Port
DA-58T
Display
- 15" TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- Arbeitsspeicher 4 MB
- Max. Anzahl Programme: 9999 (25 Schritte max.)
- Max. Wiederholungen pro Schritt: 99
- Steuerungslogik verhindert Kollisionen der Arbeitsachsen
Funktionen
- Bibliothek für Stempel und Matrizen /30 Stempel & 60 Matrizen/
- Beschreibende und grafische Bibliothek
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Materialdatenbank /Möglichkeit zur Eingabe neuer Blecharten/
- 2D-Zeichnungserstellung auf dem Steuerungsdisplay
- Programmerstellung basierend auf Produktzeichnung /2D/
- Echtzeit-2D-Ansicht der Biegesequenz
- 2D-Simulation mit Kollisionsanzeige /Schrittsimulation/
- Warnmeldungen (z. B. Werkzeugüberlastung)
- Möglichkeit zur Änderung der Biegenreihenfolge und Programmschritte, Eingabe und Speicherung von Korrekturen
- Manueller Modus
- Manuelle Achspositionierung des Anschlags, Steuerungslogik verhindert Kollisionen der Achsen X, R, Y1, Y2
- Automatische Berechnung des Hubwegs
- Automatische Berechnung der Biegekraft abhängig vom Material
- Automatische Berechnung der Anschlagposition
- Automatische Berechnung des Innenradius und der Abwicklung
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
- USB-Port

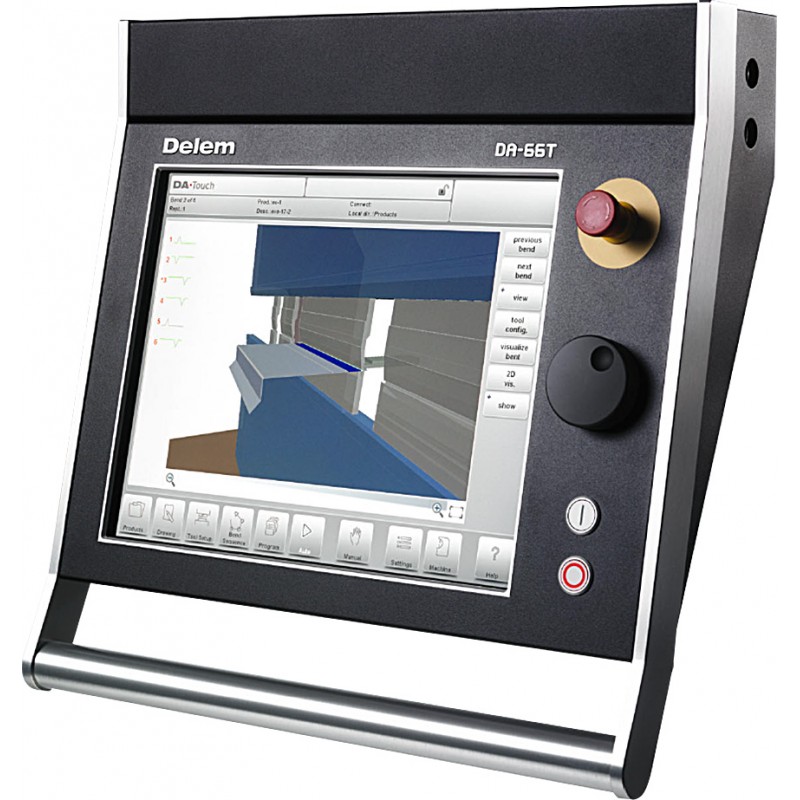

DA-66T
Display
- 17” TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Arbeitsplatzlizenz LITE T2D (Erstellung von Biegeabläufen am PC)
System
- Intuitive Steuerung
- Stabiles Betriebssystem Windows CE
- Arbeitsspeicher 64 MB
- Max. Anzahl Programme: 1000 /1 GB/
- Max. Wiederholungen pro Schritt: 99
Funktionen
- Erstellung einer Biegezeichnung auf dem Display (2D)
- Automatische Programmerstellung basierend auf Produktzeichnung (2D)
- Automatische Berechnung von Hub und Biegekraft abhängig vom Material
- Automatische Anschlageinstellung gemäß Biegeprogramm, 3D-Visualisierung des Biegeprozesses (Schrittsimulation)
- Automatische Positionierung der Anschlagfinger hinter dem gewählten Werkzeugsegment
- Kollisionsmeldungen Werkzeug–Material
- Warnmeldungen bei Überschreitung der zulässigen Werkzeugkraft
- Möglichkeit zur Änderung der Biegenreihenfolge
- Automatische Berechnung der Blechabwicklung
- Korrektur einzelner Programmschritte möglich
- Möglichkeit zur Änderung der Biegenreihenfolge und Korrekturen
- Manuelle Steuerung der einzelnen Anschlagachsen (Drehknopf)
- Manueller Modus
- Materialdatenbank
- Bibliothek für Stempel und Matrizen
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Hub- und Betriebsstundenzähler
- USB-Port
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
DA-69T
Display
- 17” TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Arbeitsplatzlizenz LITE T3D (Erstellung von Biegeabläufen am PC)
System
- Intuitive Steuerung
- Stabiles Betriebssystem Windows CE
- Arbeitsspeicher 64 MB
- Max. Anzahl Programme: 1000 /1 GB/
- Max. Wiederholungen pro Schritt: 99
Funktionen
- Import von DXF-Dateien
- Import von 3D-Funktionen in IGES & SAT aus dem LITE T3D-Programm
- Erstellung einer 3D-Biegezeichnung auf dem Display
- Automatische Programmerstellung basierend auf Produktzeichnung (3D)
- Automatische Berechnung von Hub und Biegekraft abhängig vom Material
- Automatische Anschlageinstellung gemäß Biegeprogramm
- 3D-Visualisierung des Biegeprozesses (Schrittsimulation)
CYBELEC 12
Display
- 12” TFT LCD Touchscreen
- Farbdisplay
System
- Intuitive Steuerung
- Stabiles Betriebssystem Windows CE
- Max. Anzahl Stempel: 100
- Max. Anzahl Stempel: 100
- Max. Anzahl Programme: 300
- Max. Wiederholungen pro Schritt: 24
- Max. Anzahl Materialien: 10
Funktionen
- Benutzerfreundliche HMI-Oberfläche
- 2D-Profilzeichnung und 3D-Visualisierung
- Automatische Biegesequenz
- Höchste Biegepräzision dank fortschrittlicher Algorithmen
- Tandem-Funktion
- Werkzeugimport
- Vor- / Endbiegen
- Unterstützt Winkelmessung
- Unterstützt Barcode-Scanner
- Industrie 4.0 konfigurierbar
Die Maschine verbindet fortschrittliche Technologie mit einfacher Bedienung und ist damit die ideale Wahl sowohl für präzise Handarbeiten als auch für eine effiziente Serienproduktion. Hochwertige Komponenten und moderne Sicherheitslösungen garantieren Zuverlässigkeit und Anwendersicherheit.
Sicherheit

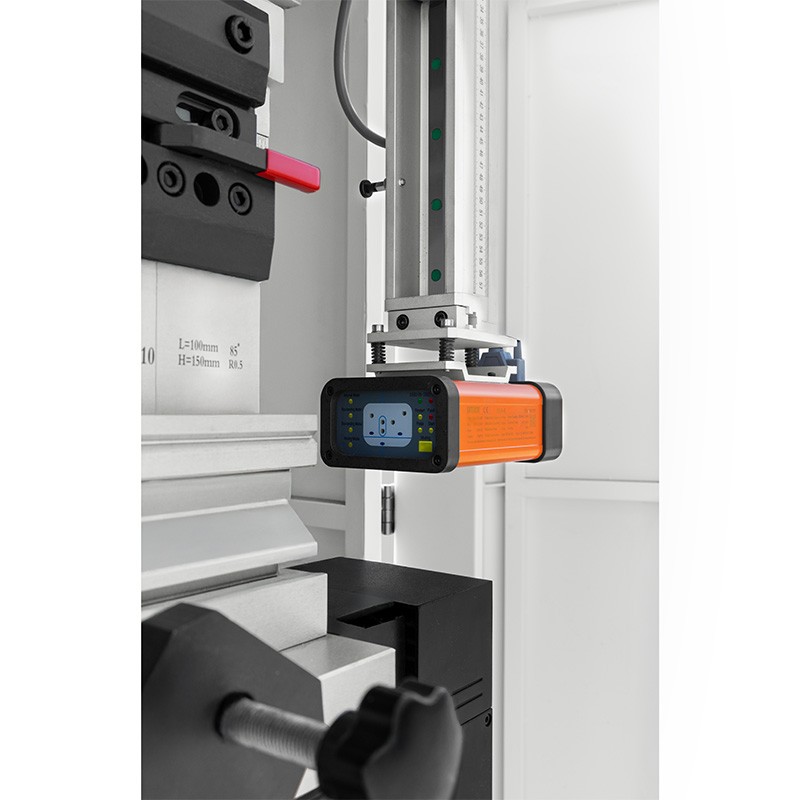

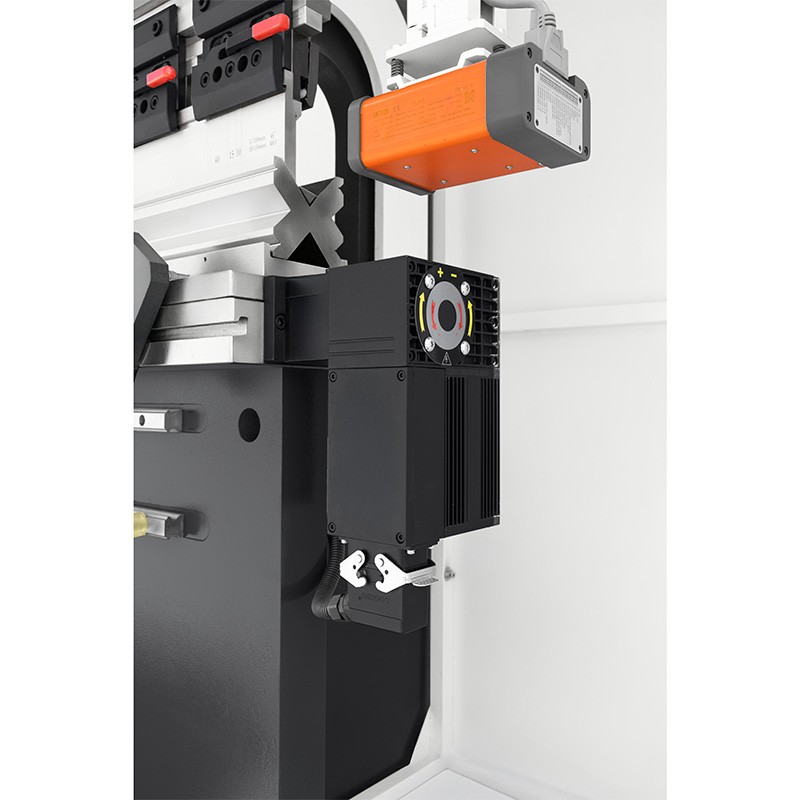

Lasersicherheitssystem
Im Standard enthalten – ein Lasersicherheitssystem der höchsten Klasse, das den Bediener schützt und den Biegeprozess mehr als doppelt beschleunigt.
Wir sparen nicht an Sicherheit! Hydraulikverbindungen und Sicherheitsventile höchster Qualität.
Achtung vor Pseudo-Sicherungen wie Tore oder Lichtschranken, da sie nicht CE-konform sind und Mitarbeiter gefährden. Als Arbeitgeber tragen Sie die Verantwortung für die Sicherheit Ihrer Mitarbeiter!
Sicherheitsabdeckungen gemäß CE
Ergonomie und zusätzliche Features:
- Mobiles Bedienpult am Schwenkarm
- LED-Beleuchtung: erhöht Komfort und Sicherheit
- Vordere Auflagen auf Linearführungen
- Nachlaufstützen (optional)
Nachlaufstützen mit Servomotoren ermöglichen das Biegen von großformatigen Blechen, die beim Biegevorgang angehoben werden, um die Form des Bogens und den gewünschten Winkel zu erhalten.
▶
