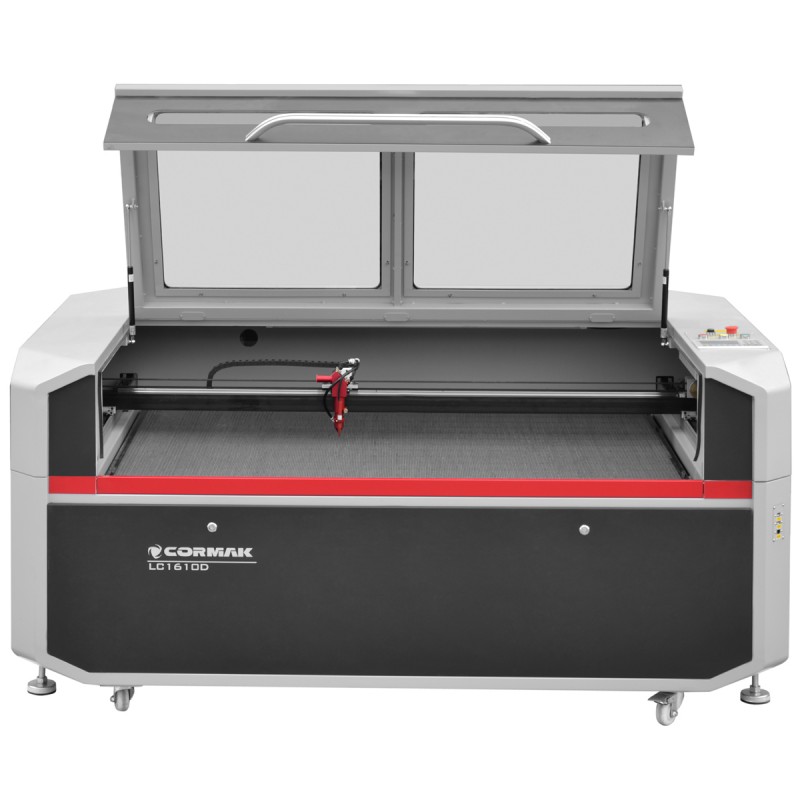

Ideal zum Gravieren, Markieren und Schneiden – von einzelnen Teilen bis zu großen Serien.
Der Arbeitsbereich der Laserschneidmaschine Laser-1610D beträgt 1600x1000 mm.
Im Lieferumfang unter anderem: roter Punktlaser, elektrisch absenkbare Plattform bis 300 mm, Wabentisch und Messertisch, untere Rauchabsaugung mit Abfallschublade, integrierter Kompressor für den Betrieb, Ventilator und Kühlsystem.
Ein Vorteil der Graviermaschine ist der „Durchlasstisch“, der die Bearbeitung von Materialien beliebiger Länge mit einer Breite von 1600 mm und einer Höhe von 100 mm oder beliebiger Breite und Länge von 1000 mm ermöglicht.
Das Laserschneiden ist eine moderne und weit verbreitete Methode der Materialbearbeitung. Das Schneidwerkzeug in dieser Technik ist ein Laserstrahl mit hoher Energiedichte, der das Material durchtrennt.
Ablauf des Laserschneidprozesses
Der Laserschneidprozess basiert auf der Wechselwirkung des Laserstrahls im Brennpunkt, wo seine Leistung am höchsten ist. Dadurch kommt es zu schnellem Schmelzen, Verdampfen, Abtragen und Erhitzen des Materials bis zur Zündtemperatur. Der Auftreffpunkt des Strahls wird von einem schnell fließenden Gas umspült, das das geschmolzene Material entlang der Strahlachse entfernt.
| LASERTYP | CO2 |
| MAXIMALE LASERLEISTUNG | 150 W (Option: 80 W, 90 W, 160 W, 180 W) |
| MAXIMALER ARBEITSBEREICH | 1600 × beliebig / 1600 × 1200 mm |
| POSITIONIERGENAUIGKEIT | ± 0,01 mm |
| MECHANISCHE AUFLÖSUNG | 0,0254 mm |
| MAXIMALE LEISTUNGSAUFNAHME | 2000 W |
| BETRIEBSTEMPERATUR | 15 – 45 ℃ |
| Betriebssystem | Windows 95, 98, 2000, XP, Vista, 7, 8, 10 (32/64 Bit) |
| EINGABEFORMATE | PLT, AI, DST, DXF, BMP |
| Kompatible Software | CorelDraw, AutoCAD, Photoshop |
| Antriebstyp | Schrittmotoren |
| Kommunikation | USB |
| KÜHLUNG DER LASERROHRE | Wasserkühler CW5200 |
| MATERIALKÜHLUNG | Luft |
| ABMESSUNGEN | 2150 × 1570 × 1060 mm |
| GEWICHT | 500 kg |
Mit Kühlmittel ausgestattet – sobald die Flüssigkeit die Alarmtemperatur erreicht, kühlt das eingebaute Aggregat das Kühlsystem der Laserröhre sehr schnell ab.
Amerikanische Optik von American Photonics. Nachgewiesene Verbesserung der Transmission um 14 % im Vergleich zu anderen optischen Systemen. Hochbelastbare vergoldete Spiegel und asphärische Fokussierlinsen von II-VI, USA.
Hohe Schärfe und Durchlässigkeit. Diese Linsen gewährleisten nicht nur die Qualität des Geräts, sondern tragen auch dazu bei, dass das optische System über lange Zeit mit hoher Effizienz und niedrigen Kosten arbeitet.
Im Lieferumfang: Messertisch und Wabentisch.
Holz, Acrylglas, Kunststoff, Textilien, Kleidung, Papier, Leder, Gummi und andere nichtmetallische Materialien.
