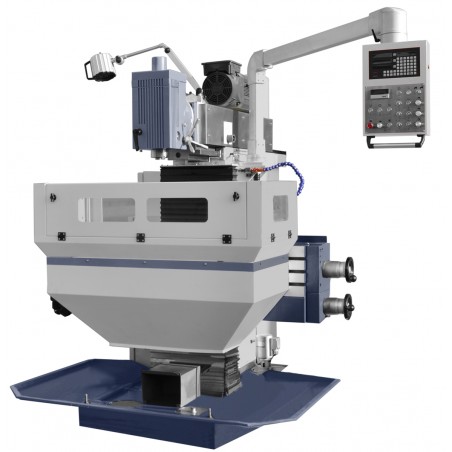

Die Werkzeugfräsmaschine CORMAK ist mit einem schwenkbaren Vertikalfräskopf im Bereich von +/- 90° sowie einer horizontalen Fräseinheit ausgestattet. Sie ist vor allem für den Einsatz in Werkzeugbau und Werkstätten zur Herstellung komplexer Qualitätsprodukte konzipiert. Trotz ihrer kompakten Bauweise ermöglicht die Konstruktion die Bearbeitung relativ großer Werkstücke.
stabile und massive Konstruktion mit breiten, gehärteten Flachführungen in allen Achsen
hohe Präzision durch Kugelgewindespindeln in allen Achsen
zentrale Schmieranlage für alle Führungen
einfache Bedienung, geschätzt von Anwendern
groß dimensionierter Arbeitstisch mit hoher Tragfähigkeit

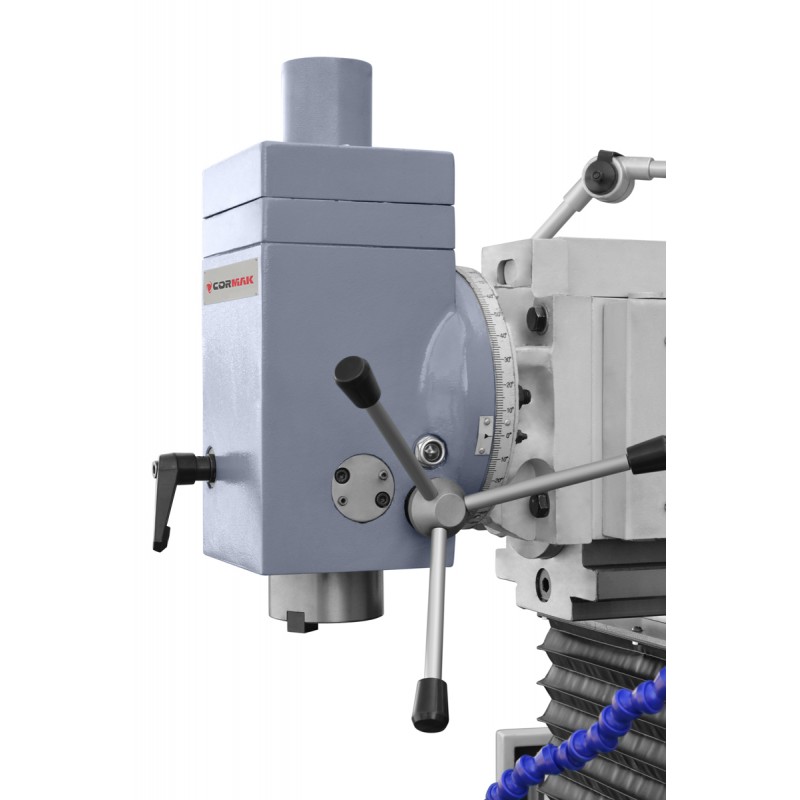

schwenkbarer Fräskopf
stufenlose Regelung der Spindeldrehzahl
Kühlsystem
| Tischabmessungen | 750 mm x 320 mm |
| T-Nuten (Anzahl x Breite x Abstand) | 5 x 14 x 63 mm |
| Abmessungen des Vertikaltisches | 890 x 225 mm |
| T-Nuten des Vertikaltisches (Anzahl x Breite x Abstand) | 3 x 14 x 63 mm |
| Abstand Spindelende zur Tischoberfläche | 50 - 450 mm |
| Abstand Horizontalspindelachse zur Tischoberfläche | 145 - 545 mm |
| Mindestabstand Horizontalspindelachse zur Tischoberfläche | 140 mm |
| Verfahrweg X-Achse | 405 mm |
| Verfahrweg Y-Achse | 305 mm |
| Verfahrweg Z-Achse | 400 mm |
| Spindelaufnahme | ISO40 |
| Spindeldrehzahl (stufenlos) | 40 - 2000 U/min |
| Pinolhub | 65 mm |
| Schwenkbereich des Fräskopfes | +/- 90° |
| Vorschub X-, Y-, Z-Achse | 0 - 1000 mm/min |
| Schnellvorschub X-, Y-, Z-Achse | 1200 mm/min |
| Hauptmotorleistung | 3,7 kW / 400 V |
| Maschinenabmessungen | 1500 x 1700 x 1800 mm |
| Gewicht | 1450 kg |
