Teilefertigung auf CNC-Maschinen – vom Entwurf bis zum fertigen Bauteil

Die moderne Teilefertigung auf CNC-Maschinen verbindet Konstruktion, Technologieplanung, Programmierung, präzise Bearbeitung und Qualitätskontrolle. Numerische Steuerung ermöglicht sowohl einzelne Prototypen, Ersatzteile und Kleinserien als auch die wiederholbare Fertigung großer Stückzahlen.

Die tatsächlichen Möglichkeiten hängen jedoch vom Zusammenspiel aus technischer Dokumentation, Werkzeugmaschine, Werkzeugen, Spanntechnik und Schnittparametern ab. Deshalb sollte die Auswahl der CNC-Technik immer von den herzustellenden Bauteilen und der geplanten Produktionsgröße ausgehen.

Vom Entwurf zum fertigen Bauteil

Jeder Fertigungsprozess beginnt mit der technischen Dokumentation. Die Konstruktion eines Maschinenbauteils berücksichtigt nicht nur seine Form, sondern auch Werkstoff, Maßtoleranzen, Anforderungen an die Oberflächen, Spannkonzept und Herstellungsverfahren.

Bereits während der Konstruktion sollte festgelegt werden, welche Flächen besonders hohe Genauigkeit erfordern, welche Messbezüge genutzt werden und wie das Werkstück während der einzelnen Bearbeitungsschritte gespannt wird. Das Bauteil muss sich mit den vorhandenen Technologien, Werkzeugen und Maschinenarbeitsräumen wirtschaftlich herstellen lassen.

Auf Basis des Modells oder der Zeichnung werden der technologische Ablauf und das Steuerungsprogramm erstellt. Das Programm definiert unter anderem Operationsreihenfolge, Werkzeugbewegungen, Spindeldrehzahl, Vorschübe, Werkzeugwechselpunkte und weitere Bearbeitungsparameter.

Bei komplexeren Aufgaben kommt CAD/CAM-Software zum Einsatz. Sie erzeugt Werkzeugwege aus einem 3D-Modell und anschließend einen für die jeweilige CNC-Steuerung geeigneten Code. Vor Produktionsbeginn sollte das Programm geprüft werden, um Kollisionen, Maßfehler und unnötigen Material- oder Werkzeugverbrauch zu vermeiden.

Wie läuft die CNC-Bearbeitung ab?

Je nach Bauteilkonstruktion kommen Drehen, Fräsen, Bohren, Gewindeschneiden, Reiben oder Ausdrehen zum Einsatz. Der Prozess basiert auf dem kontrollierten Abtragen von Material vom Rohteil, bis die programmierte Geometrie und die geforderten Maße erreicht sind.

Vor dem Bearbeitungsstart muss das Rohteil korrekt gespannt werden. Die Spannmethode beeinflusst Prozessstabilität, Zugänglichkeit der zu bearbeitenden Flächen und Genauigkeit des fertigen Bauteils. Ebenso wichtig sind die korrekte Werkstücknullpunktdefinition und Werkzeugkorrekturen.

Während des Betriebs führt die CNC-Steuerung die programmierten Achsbewegungen aus und die Werkzeuge bearbeiten das Werkstück Schritt für Schritt. Schnittgeschwindigkeit, Vorschub und Schnitttiefe müssen auf Werkstoff, Werkzeug, Systemsteifigkeit und gewünschte Oberflächenqualität abgestimmt werden.

Ungeeignete Parameter können Schwingungen, schlechtere Oberflächen, Werkzeugüberhitzung, schnellen Schneidenverschleiß oder Probleme bei der Spanabfuhr verursachen. Deshalb ist die Prozessauslegung ebenso wichtig wie die Leistungsfähigkeit der Werkzeugmaschine selbst.

Welche Teile lassen sich auf CNC-Maschinen fertigen?

Der Anwendungsbereich ist sehr breit. Die Fertigung von Maschinen- und Anlagenbauteilen kann unter anderem umfassen:

• Wellen und Achsen,
• Buchsen und Ringe,
• Flansche,
• Gehäuse und Grundkörper,
• Halterungen und Spannkomponenten,
• Getriebeteile,
• Bauteile mit Bohrungen und Gewinden,
• Konstruktionsteile mit komplexer Geometrie,
• Prototypen und Ersatzteile für Maschinen.

CNC-Bearbeitung ist besonders bei der Nachfertigung von Ersatzteilen älterer Maschinen hilfreich, wenn Originalkomponenten nicht mehr verfügbar sind. Dann kann es erforderlich sein, eine technische Dokumentation vom vorhandenen Bauteil abzuleiten, Werkstoff und Toleranzen zu bestimmen und anschließend eine geeignete Fertigungstechnologie zu entwickeln.

Präzise Metallteile werden außerdem in Automobilindustrie, Automatisierungstechnik, Maschinenbau, Werkzeugbau und vielen weiteren Branchen benötigt. In besonders anspruchsvollen Bereichen wie Luftfahrt oder Präzisionstechnik gewinnen zusätzlich Prozessdokumentation, Werkstoffrückverfolgbarkeit und Qualitätskontrolle an Bedeutung.

Die möglichen Geometrien hängen von der Maschinenkonstruktion ab. Rotationssymmetrische Bauteile werden überwiegend gedreht, während ebene Flächen, Taschen, Bohrungen und komplexe räumliche Formen meist Fräsbearbeitung oder ein Bearbeitungszentrum erfordern.

Auswahl der Maschine für die jeweilige Produktion

Nicht jede CNC-Werkzeugmaschine eignet sich für jede Aufgabe. Die Auswahl sollte von Bauteilgeometrie, Abmessungen, erforderlicher Genauigkeit, Werkstoff und Anzahl der notwendigen Bearbeitungsschritte abhängen.

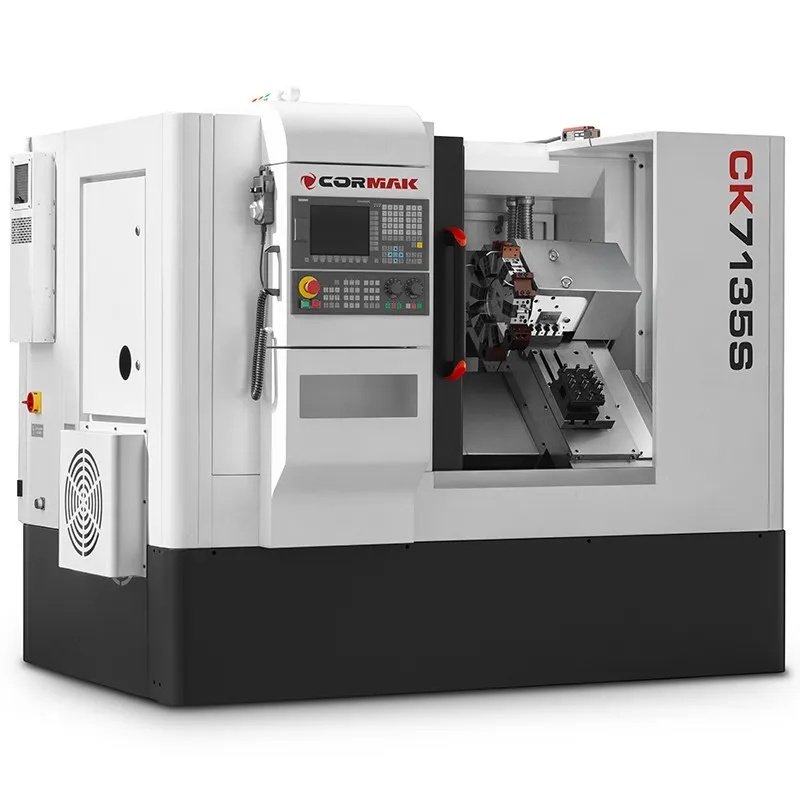

Für Rotationsbauteile werden vor allem CNC-Drehmaschinen eingesetzt. Sie bearbeiten unter anderem Außen- und Innenflächen, Durchmesser, Kegel, Nuten, Gewinde und axiale Bohrungen.

Bauteile mit ebenen Flächen, Taschen, Nuten oder Bohrungen werden auf CNC-Fräsmaschinen bearbeitet. Die Möglichkeiten hängen unter anderem von Achszahl, Tischgröße, Verfahrwegen, Spindelparametern und Steuerung ab.

Wenn ein Bauteil zahlreiche Arbeitsgänge in einer Aufspannung erfordert, können CNC-Bearbeitungszentren vorteilhaft sein. Ein automatischer Werkzeugwechsel ermöglicht Fräsen, Bohren, Gewindeschneiden und weitere Operationen ohne ständiges manuelles Umrüsten.

Bei der Auswahl sollten unter anderem berücksichtigt werden:

• Abmessungen und Gewicht der Werkstücke,
• Werkstoff,
• erforderliche Genauigkeit und Toleranzen,
• Anzahl der Achsen und Verfahrwege,
• Spindelparameter,
• Produktionsvolumen,
• Anzahl der erforderlichen Bearbeitungsschritte,
• verfügbare Werkzeuge,
• Werkstückspannung,
• Möglichkeiten einer späteren Prozessautomatisierung.

Eine korrekt ausgewählte Maschine ermöglicht es, den Maschinenpark an die tatsächlichen Anforderungen des Betriebs anzupassen und Investitionen in Leistungsmerkmale zu vermeiden, die im täglichen Produktionsprozess nicht genutzt werden.

Bedeutung von Programmierung und Qualitätskontrolle

Die Werkzeugmaschine allein garantiert noch kein korrektes Ergebnis. Große Bedeutung haben Technologieplanung, sichere Werkstückspannung, Werkzeugauswahl, Bezugsdefinition und Überwachung der Prozessparameter.

Vor dem ersten Serienteil sollten das Programm geprüft, Werkzeugkorrekturen kontrolliert und ein kontrollierter Erstlauf durchgeführt werden. Bei komplexeren Programmen ist eine Werkzeugwegsimulation hilfreich, um mögliche Probleme frühzeitig zu erkennen.

Nach der Bearbeitung werden die wichtigen Maße und Merkmale geprüft. Je nach Anforderungen kommen Messschieber, Mikrometer, Innenmessgeräte, Höhenmessgeräte, Messuhren, Messprojektoren, Koordinatenmessmaschinen und weitere Systeme zum Einsatz.

In der Serienproduktion ist die Kontrolle besonders wichtig. Bereits geringe Abweichungen durch Werkzeugverschleiß, fehlerhafte Korrekturen oder veränderte Prozessbedingungen können auf viele Bauteile übertragen werden. Messungen sollten daher in festgelegten Intervallen erfolgen und zur Prozesskorrektur genutzt werden.

CNC in Einzel- und Serienfertigung

Ein wesentlicher Vorteil von CNC besteht darin, dass die Technik sowohl für Einzelteile als auch für größere Serien eingesetzt werden kann. Die Produktion kann Prototypen, Einzelteile, Kleinserien, Lohnfertigung und kontinuierliche Serienfertigung umfassen.

In der Einzelfertigung ist vor allem Flexibilität wichtig. Nach Erstellung eines neuen Programms, Werkzeugaufbaus und Spannkonzepts kann relativ schnell auf ein anderes Bauteil umgestellt werden. Die Technologievorbereitung verteilt sich jedoch auf nur wenige Teile, weshalb kurze Programmier- und Rüstzeiten wichtig sind.

In der Serienproduktion stehen Wiederholgenauigkeit, Zykluszeit, Werkzeugstandzeit, Prozesssicherheit und reduzierte Stillstandszeiten im Vordergrund. Automatische Werkzeugmagazine, Messtaster, Materialzuführungen, Teileentnahme und Robotik gewinnen dann an Bedeutung.

Dieselbe CNC-Technologie kann somit sehr unterschiedliche Produktionsmodelle unterstützen. Entscheidend ist die richtige Abstimmung von Maschine, Programm, Werkzeugen, Spannmitteln und Prozessorganisation auf das jeweilige Bauteil.

Fazit

Die Teilefertigung auf CNC-Maschinen beginnt lange vor dem Start der Werkzeugmaschine. Dokumentation, Technologieplanung, Programmierung, Spanntechnik, Werkzeugauswahl, Bearbeitung und Qualitätskontrolle bilden ein zusammenhängendes System.

CNC-Drehmaschinen eignen sich besonders für Rotationsbauteile, Fräsmaschinen für nicht rotationssymmetrische Flächen und Geometrien und Bearbeitungszentren für die Kombination vieler Arbeitsgänge in einer Aufspannung. Die Maschine sollte stets anhand der realen Bauteilanforderungen und Produktionsgröße ausgewählt werden.

Ein gut geplanter CNC-Prozess kann sowohl bei einem einzelnen Prototyp als auch in der wiederholbaren Serienfertigung effizient sein. Entscheidend ist nicht nur die Genauigkeit der Maschine, sondern die Kontrolle des gesamten Prozesses vom Entwurf bis zum geprüften Fertigteil.
