Ein Scherenhubtisch dient zum Heben, Senken und Bewegen schwerer Lasten. Er ermöglicht es, Material, Bauteile, Behälter oder Geräte auf eine für den Bediener bequeme Höhe zu bringen. Dadurch erleichtert er die Arbeit in Lagern, Werkstätten, Produktionsstätten, Logistikzentren und Montageabteilungen.
Ein Scherenhubtisch dient zum Heben, Senken und Transportieren schwerer Lasten. Er ermöglicht es, Material, Bauteile, Behälter oder Geräte auf eine für den Bediener bequeme Höhe zu bringen. Dadurch erleichtert er die Arbeit in Lagern, Werkstätten, Produktionsstätten, Logistikzentren und Montageabteilungen.
Je nach Bauart kann er als mobiler Transportwagen, als verstellbarer Arbeitsplatz oder als stationäre Hebebühne dienen. Sein Einsatz trägt dazu bei, das manuelle Tragen schwerer Teile, häufiges Bücken der Mitarbeiter sowie unnötiges Umladen von Lasten zwischen den Arbeitsplätzen zu reduzieren.
Ein Scherenhubtisch ersetzt weder einen Gabelstapler noch ein Hochregallager. Seine Hauptaufgabe besteht im innerbetrieblichen Transport und im Höhenausgleich zwischen Boden, Arbeitstisch, Regal, Maschine, Rampe oder Förderband.
Wie funktioniert ein Scherenhubtisch?

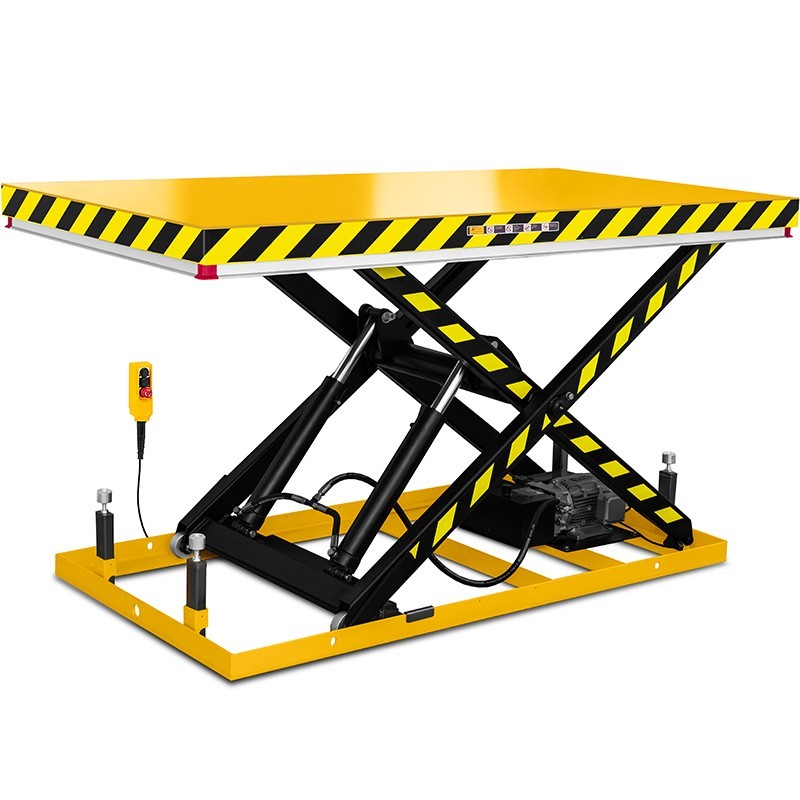

Unter der Arbeitsplattform befindet sich ein Mechanismus aus sich kreuzenden Armen. Ihre Anordnung erinnert an eine Schere, worauf der Name des Geräts zurückgeht. Das Ausklappen der Arme bewirkt das Anheben der Plattform, während ihr Zusammenklappen das Absenken ermöglicht.
Bei einfachen Modellen wird die Bewegung durch ein hydraulisches System gewährleistet, das über eine Fußpumpe betätigt wird. Der Bediener drückt das Pedal, und die Plattform hebt sich schrittweise an. Das Absenken erfolgt über einen Hebel, der das Hydrauliksystem entlastet.
Bei elektrischen Modellen wird die Hydraulikpumpe von einem Motor angetrieben. Diese Lösung verringert den Kraftaufwand des Bedieners und beschleunigt die Ausführung aufeinanderfolgender Arbeitszyklen. Sie bewährt sich besonders bei intensiver Arbeit und beim regelmäßigen Heben schwerer Lasten.
Mobile Scherenhubtische sind mit Rädern, einem Schiebegriff und Bremsen ausgestattet. Stationäre Konstruktionen werden hingegen an einem festen Ort montiert, beispielsweise an einer Produktionslinie, einem Montageplatz oder einer Umschlagstelle.
Einsatz eines Scherenhubtisches im Lager
Im Lager kann ein Scherenhubtisch zum Transport von Paketen, Behältern, Teilen, Werkzeugen, Verbrauchsmaterialien und kleinen Palettenladungen dienen. Er erleichtert den Transport zwischen Wareneingang, Regalen, Kommissionierung, Verpackung und Versand.
Der größte Vorteil besteht darin, dass die Höhe der Plattform an die Höhe eines Regalbocks, einer Arbeitsplatte oder eines Förderbands angepasst werden kann. Anstatt einen schweren Behälter vom Boden anzuheben, kann der Bediener ihn mithilfe des Scherenhubtisches anheben und auf eine benachbarte Fläche verschieben.
Das Gerät bewährt sich auch bei der Auftragszusammenstellung. Behälter mit Waren können auf Hüfthöhe positioniert werden, sodass sich der Mitarbeiter nicht ständig bücken muss. Bei einer großen Anzahl sich wiederholender Tätigkeiten verbessert dies die Ergonomie des gesamten Arbeitsplatzes.
Ein Scherenhubtisch kann auch beim Verpacken von Produkten helfen. Das fertige Teil kann auf Arbeitsplattenhöhe angehoben, in einem Karton gesichert und anschließend ohne weiteres manuelles Umladen in den Versandbereich transportiert werden.
Der Scherenhubtisch in der Fertigung und Montage
In Produktionsbetrieben kann der Tisch als höhenverstellbarer Arbeitsplatz dienen. Auf seiner Plattform werden Baugruppen, Maschinenteile, Formen, Behälter mit Bauteilen oder Elemente für die Qualitätskontrolle platziert.
Der Bediener passt die Höhe der Plattform an die Art der auszuführenden Arbeit an. Dies erleichtert das Verschrauben, Montieren, Bohren, Verpacken und Prüfen von Werkstücken. Das Werkstück kann während des Arbeitsprozesses angehoben oder abgesenkt werden, ohne dass es an einen anderen Arbeitsplatz transportiert werden muss.
Der Scherenhubtisch findet auch bei der Bedienung von Maschinen Anwendung. Er kann das Zuführen von Material zur Werkzeugmaschine, das Entnehmen fertiger Teile sowie den Austausch schwerer Werkzeuge erleichtern. Die Plattform lässt sich auf die Höhe des Maschinentisches einstellen, um das Werkstück vorsichtig zu verschieben.
Eine solche Anwendung erfordert die Anpassung der Abmessungen der Plattform, der Tragkraft und des Hubbereichs. Der Tisch sollte das gesamte Werkstück stabil abstützen, und die Last sollte nicht so über die Plattform hinausragen, dass ein sicheres Manövrieren erschwert wird.
Mobiler oder stationärer Hubtisch?
Ein mobiler Scherenhubtisch ist eine gute Wahl, wenn Lasten zwischen mehreren Arbeitsplätzen transportiert werden müssen. Er vereint die Funktionen eines Hebegeräts und eines Transportwagens. Er bewährt sich in Lagern, Servicebetrieben, Werkstätten und in der Produktion mit wechselnden Arbeitsabläufen.
Bei der Auswahl eines mobilen Modells sollte man auf den Durchmesser und das Material der Räder achten. Kleine Räder können das Überqueren von Schwellen und Unebenheiten erschweren. Größere Räder sorgen für eine leichtere Führung, können jedoch die Mindesthöhe der Plattform erhöhen.
Ebenfalls von Bedeutung ist die Qualität der Bremsen. Beim Be- und Entladen sowie beim Anheben sollte der Tisch unbeweglich bleiben.
Ein stationärer Scherenhubtisch wird an einem festen Standort montiert. Er kann mit einer Fertigungslinie, einem Rollenförderer, einer Rampe oder einem Montagearbeitsplatz kombiniert werden. Solche Konstruktionen bieten oft eine größere Plattform, eine höhere Tragkraft und einen größeren Arbeitsbereich.
Wie wählt man die Tragkraft eines Scherenhubtisches aus?
Die Tragkraft sollte größer sein als das maximale Gewicht der zu hebenden Last. Das Gerät sollte nicht regelmäßig an der Grenze seiner zulässigen Belastbarkeit betrieben werden.
Wenn das schwerste Werkstück 400 kg wiegt, bietet ein Modell mit einer Tragkraft von genau 400 kg keinerlei Sicherheitsreserve. Außerdem muss das Gewicht von Behältern, Paletten, Greifern oder zusätzlichem Zubehör berücksichtigt werden.
Auch die Lage des Schwerpunkts spielt eine Rolle. Die Tragkraft wird meist für eine gleichmäßig auf der Plattform verteilte Last angegeben. Ein schweres Teil, das an einer Kante platziert ist, kann den Mechanismus anders belasten als ein mittig platziertes Teil.
Vor Arbeitsbeginn sollten daher die Empfehlungen des Herstellers zur Lastverteilung und zur Verwendung des Hubtisches überprüft werden.
Hubbereich und Größe der Plattform
Die Mindesthöhe legt fest, wie tief die Plattform abgesenkt werden kann. Dies ist beim Beladen vom Boden aus sowie beim Einschieben des Tisches unter ein Teil von Bedeutung.
Die maximale Höhe sollte der Höhe der zu bedienenden Maschinen, Tische, Regale oder Förderbänder entsprechen. Vor dem Kauf empfiehlt es sich, alle Arbeitsplätze zu vermessen, an denen das Gerät zum Einsatz kommen soll.
Die Plattform muss eine stabile Auflagefläche für die Last gewährleisten. Eine zu kleine Fläche kann dazu führen, dass das Werkstück über die Kanten hinausragt. Eine zu große Konstruktion erschwert hingegen das Manövrieren in engen Gängen.
Manueller oder elektrischer Antrieb?
Ein manuell betätigter Hydrauliktisch ist praktisch für gelegentliche Einsätze und eine geringe Anzahl von Arbeitszyklen. Er hat einen einfachen Aufbau, muss nicht aufgeladen werden und lässt sich problemlos an verschiedenen Stellen in der Werkstatt einsetzen.
Das elektrische Modell ist bei häufigem Anheben komfortabler. Es schont den Bediener und ermöglicht eine schnellere Höhenverstellung. Allerdings muss der Ladezustand der Batterie überwacht und ein Platz zum sicheren Aufladen bereitgestellt werden.
Die Wahl des Antriebs sollte vom Gewicht der Lasten, der Anzahl der Arbeitszyklen, der Intensität des täglichen Betriebs und der Organisation des Arbeitsplatzes abhängen.
Sichere Nutzung des Scherenhubtisches
Die Last muss stabil und möglichst mittig platziert werden. Die maximale Tragkraft darf nicht überschritten werden, und es dürfen keine ungesicherten Teile transportiert werden, die von der Plattform rutschen könnten.
Vor Arbeitsbeginn müssen der Zustand der Räder, der Bremsen, der Ladefläche, der Hydraulikleitungen und des Hubmechanismus überprüft werden. Während des Be- und Entladens sollten die Bremsen angezogen sein.
Die Hebebühne ist auf ebenem und festem Untergrund zu bewegen. Bei hoch angehobener Last sollten keine abrupten Lenkmanöver durchgeführt werden. Je höher der Schwerpunkt liegt, desto größer ist die Gefahr eines Stabilitätsverlusts.
Ein Standard-Scherenhubtisch ist nicht zum Heben von Personen vorgesehen. Eine solche Verwendung ist ausschließlich für Geräte zulässig, die speziell dafür ausgelegt und entsprechend gekennzeichnet sind.
Zusammenfassung
Ein Scherenhubtisch dient zum Heben, Senken und Bewegen schwerer Lasten. Er findet Anwendung in Lagern, in der Produktion, bei der Montage sowie in Werkstätten und Servicebetrieben.
Das mobile Modell erleichtert den Transport zwischen den Arbeitsplätzen, während das stationäre Modell als Bestandteil einer Fertigungslinie eingesetzt werden kann. Bei der Auswahl sind die Tragfähigkeit, der Hubbereich, die Größe der Plattform, die Antriebsart sowie die Bodenbedingungen zu berücksichtigen.
Ein gut ausgewählter Scherenhubtisch optimiert den innerbetrieblichen Transport, verbessert die Ergonomie am Arbeitsplatz und reduziert die Notwendigkeit, schwere Teile von Hand anzuheben.
