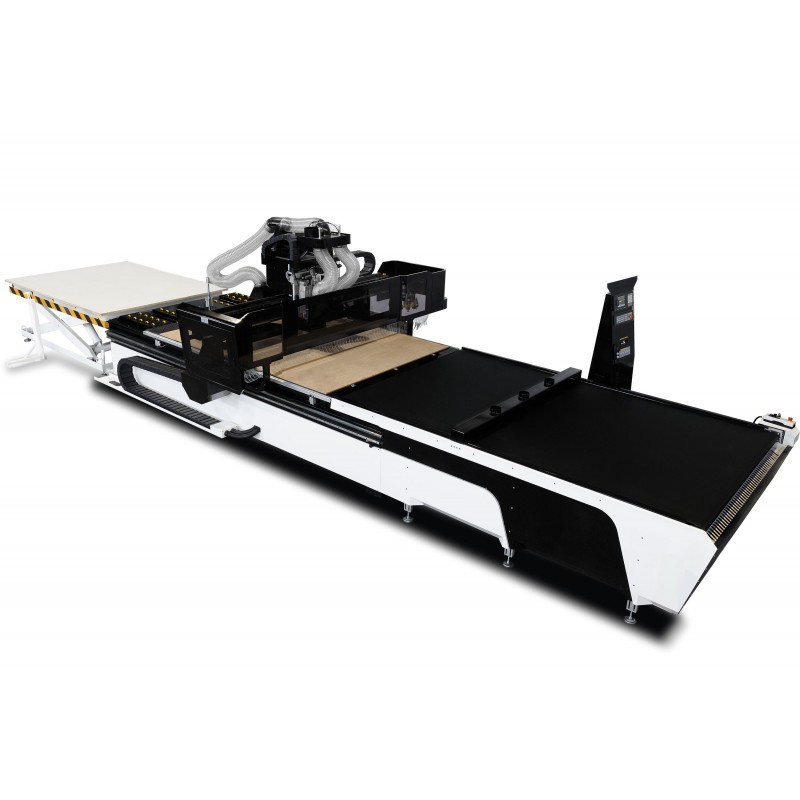

Ein CNC-Holzfräser kann die Fertigung von Möbeln, Fronten, Einbauten, Türen, Dekorelementen und Bauteilen aus Massivholz erheblich beschleunigen. Die Spindelleistung, der Arbeitsbereich oder die Software allein reichen jedoch nicht aus, um eine gleichbleibende Qualität zu erzielen. Von entscheidender Bedeutung ist die stabile Befestigung des Materials. Wenn sich eine Platte oder ein Werkstück auch nur um wenige Millimeter verschiebt, kann das Fräsen zu Maßfehlern, einer Beschädigung des Werkzeugs oder zur Zerstörung des gesamten Elements führen.
Ein CNC-Plotter für Holz kann die Fertigung von Möbeln, Fronten, Einbauten, Türen, Dekorelementen und Bauteilen aus Massivholz erheblich beschleunigen. Die Spindelleistung, der Arbeitsbereich oder die Software allein reichen jedoch nicht aus, um eine gleichbleibende Qualität zu erzielen. Von entscheidender Bedeutung ist die stabile Befestigung des Materials. Wenn sich eine Platte oder ein Werkstück auch nur um wenige Millimeter verschiebt, kann das Fräsen zu Maßfehlern, einer Beschädigung des Werkzeugs oder sogar zur Zerstörung des gesamten Elements führen.
Bei CNC-Plottern kommen meist zwei Lösungen zum Einsatz: der Vakuumtisch und die mechanische Befestigung. Die erste nutzt den von einer Pumpe erzeugten Unterdruck, die zweite basiert auf Klemmen, Andruckvorrichtungen, Schrauben, Anschlägen und Halterungen. Jedes System hat seinen Platz in der Produktion. Der Vakuumtisch erleichtert das schnelle Zuschneiden von Platten, während mechanische Spannvorrichtungen einen sicheren Halt von Massivholz und unregelmäßig geformten Werkstücken gewährleisten.
Warum ist die Art der Befestigung so wichtig?
Beim Fräsen wirken auf das Material Schnittkräfte, Vibrationen sowie Belastungen durch die Bewegung der Maschinenachsen ein. Bei unsachgemäßer Befestigung kann sich das Werkstück verschieben, anheben, verbiegen oder zu vibrieren beginnen. Die Folgen sind ungenaue Bohrungen, unebene Kanten, ein gebrochener Fräser und manchmal eine Kollision mit dem Spannelement.
Eine gute Befestigung wirkt sich auch auf die Produktivität aus. In der Serienfertigung zählt nicht nur die Spindelbetriebszeit, sondern auch die Vorbereitung der nächsten Platte oder des nächsten Werkstücks. Wenn der Bediener mehrere Minuten lang die Spannvorrichtungen einstellt, deren Position überprüft und das Programm korrigiert, steht die Maschine still. Daher sollte die Wahl des Spannsystems auf den tatsächlichen Arbeitsablauf, die Anzahl der Platten, die Art des Materials und die Häufigkeit der Umrüstungen abgestimmt werden.
Wie funktioniert ein Vakuumtisch?
Ein Vakuumtisch nutzt Unterdruck, um die Platte auf der Arbeitsfläche festzuhalten. Eine Vakuumpumpe saugt die Luft unter dem Material ab, und der Druckunterschied drückt es auf den Tisch. Je nach Bauweise kann ein CNC-Plotter für Holz mit einem Raster-, Sektions- oder Zonentisch mit MDF-Unterlage ausgestattet sein.
Die Saugzonen ermöglichen es, nur den Teil des Tisches zu aktivieren, der sich unter dem zu bearbeitenden Material befindet. Dadurch geht kein Unterdruck in ungenutzten Bereichen verloren. Die MDF-Unterlage erfüllt eine wichtige technologische Funktion: Sie gleicht die Oberfläche aus, verteilt den Unterdruck und schützt den eigentlichen Arbeitstisch. Sie muss jedoch regelmäßig gehobelt werden, um eine gleichmäßige Höhe und ausreichende Dichtheit zu gewährleisten.
Das Vakuumsystem wird am häufigsten für MDF, Sperrholz, Laminatplatten, HDF und andere flache Holzwerkstoffe eingesetzt. Es eignet sich gut zum Fräsen von Nuten, Bohren von Löchern, Anbringen von Beschlaglöchern und Ausschneiden von Formteilen aus der Vollplatte.
Die wichtigsten Vorteile des Vakuumtisches
Der größte Vorteil ist die schnelle Umrüstung. Der Bediener legt die Platte auf, aktiviert die entsprechenden Zonen und kann das Programm starten, ohne zahlreiche Spannvorrichtungen anbringen zu müssen. Dies verkürzt die Rüstzeit und verringert das Fehlerrisiko beim Einrichten der Spannvorrichtungen.
Da sich keine Spannvorrichtungen über dem Werkstück befinden, hat der Fräser freien Zugang zur gesamten Oberfläche. Der Programmierer kann die Elemente effizienter auf der Platte anordnen, und der Bediener muss keine Befestigungspunkte umgehen. Dies ist besonders wichtig bei der Nesting-Technologie, bei der aus einer Platte mehrere Möbelteile ausgeschnitten werden.
Der Vakuumtisch trägt zudem zur Wiederholgenauigkeit bei. Jede Platte wird großflächig festgesaugt, wodurch sich stabile Bedingungen bei aufeinanderfolgenden Zyklen leichter aufrechterhalten lassen. Bei der Herstellung von Korpussen, Fronten, Regalböden, Schrankseiten und Einbauelementen trägt ein solches System dazu bei, die Produktivität zu steigern und den manuellen Arbeitsaufwand zu reduzieren.
Einschränkungen der Vakuumbefestigung
Der Unterdruck wirkt am besten, wenn das Material flach und relativ dicht ist und eine entsprechend große Kontaktfläche mit dem Tisch aufweist. Probleme können bei Massivholz, gebogenen Platten, porösen Materialien oder Elementen mit unebener Unterseite auftreten. Undichtigkeiten verringern die Anpresskraft, daher ist der Zustand der MDF-Unterlage, der Dichtungen, der Arbeitsbereiche und der Pumpe selbst von entscheidender Bedeutung.
Besondere Vorsicht ist bei kleinen Details geboten. Beim Durchschneiden verringert sich die Unterdruckfläche allmählich. Ein leichtes Bauteil kann verrutschen oder vom Fräser angehoben werden, insbesondere gegen Ende der Bearbeitung. In der Praxis werden dann Überbrückungen eingesetzt, eine dünne Materialschicht für die spätere Endbearbeitung belassen oder eine geeignete Fräsreihenfolge gewählt.
Nicht jede Platte wird auf die gleiche Weise fixiert. Materialien mit geringer Dichte oder offener Struktur können luftdurchlässig sein. Vor Produktionsbeginn empfiehlt es sich, einen Test mit dem tatsächlichen Material durchzuführen und zu prüfen, ob die Unterdruckkraft für den geplanten Vorgang ausreicht.
Was versteht man unter mechanischer Befestigung?
Bei der mechanischen Befestigung kommen physikalische Elemente zum Einsatz, die das Werkstück festhalten: Klemmen, Schrauben, Andruckvorrichtungen, Anschläge, Schraubstöcke oder spezielle Halterungen. Das Material wird in einer bestimmten Position fixiert und gegen den Tisch gedrückt. Diese Lösung gewährleistet eine hohe Haltekraft, unabhängig von der Dichtheit oder Porosität der zu bearbeitenden Oberfläche.
Klemmen eignen sich besonders für Massivholz, dicke Bretter, Balken, Treppenstufen, Türen und Werkstücke mit ungewöhnlicher Form. Naturholz kann leicht verzogen sein, unterschiedliche Stärken aufweisen oder innere Spannungen enthalten. Durch den mechanischen Anpressdruck lässt sich ein solches Material stabil fixieren und seine Bewegung während des Spindeldrehen einschränken.
Diese Lösung ist auch bei Prototypen und Kleinserien von großem Nutzen. Der Bediener kann die Position der Spannvorrichtungen an das jeweilige Werkstück anpassen, ohne das gesamte Vakuumzonensystem vorbereiten zu müssen.
Vorteile und Einschränkungen der Spannvorrichtungen
Der größte Vorteil von Spannvorrichtungen ist die sichere Befestigung. Richtig eingestellte mechanische Elemente halten schwere, hohe und unregelmäßige Werkstücke fest, die für einen Vakuumtisch problematisch sein könnten. Sie erleichtern zudem die Arbeit mit Material, das nur eine geringe Kontaktfläche mit dem Tisch hat.
Ein Nachteil ist der höhere Vorbereitungsaufwand. Jede Klemme muss eingestellt und ihre Position im Programm berücksichtigt werden. Der Fräser darf nicht in den Spannbereich eindringen, da eine Kollision das Werkzeug, den Tisch, die Spindel und das Werkstück selbst beschädigen kann. Bei einer großen Anzahl sich wiederholender Platten kann der Zeitaufwand für die mechanische Spannung die Auslastung der Maschine verringern.
Die Spannvorrichtungen schränken zudem den Zugang zu Teilen des Materials ein. Manchmal muss der Bediener die Bearbeitung in zwei Schritten durchführen oder das Werkstück umpositionieren, damit der Fräser alle Stellen erreichen kann. Daher sind sie nicht die beste Lösung für das intensive Nesting von Vollplatten, ergänzen aber den Vakuumtisch bei Sonderanfertigungen sehr gut.
Vakuum oder Spannvorrichtungen – was ist die richtige Wahl für die Möbelherstellung?
Ein Vakuumtisch ist die beste Wahl für Betriebe, die regelmäßig MDF-Platten, Laminate und Sperrholz bearbeiten. Er ist besonders rentabel bei der Serienfertigung von Möbeln, Fronten, Korpussen sowie Formteilen, die aus ganzen Platten ausgeschnitten werden. Er gewährleistet eine schnelle Materialvorbereitung, hohe Wiederholgenauigkeit und eine bessere Ausnutzung der Plattenfläche.
Die mechanische Befestigung eignet sich besser für Massivholz, Sonderteile, dicke Elemente und die Einzelfertigung. Sie ist auch dann empfehlenswert, wenn das Material gebogen oder uneben ist oder nur eine geringe Kontaktfläche mit dem Tisch hat.
In vielen professionellen Betrieben erzielt man die besten Ergebnisse durch eine Kombination beider Methoden. Der Vakuumtisch übernimmt den täglichen Plattenschnitt, während mechanische Spannvorrichtungen für ungewöhnliche Elemente zum Einsatz kommen. Eine solche Anordnung bietet Flexibilität, ohne dass dabei auf Effizienz verzichtet werden muss.
Kosten, Wartung und Arbeitsorganisation
Vor dem Kauf eines Plotters sollten nicht nur die Anschaffungskosten der Maschine, sondern auch die Kosten für die Vakuumpumpe, den Energieverbrauch, MDF-Unterlagen, Dichtungen und den Service berücksichtigt werden. Bei Spannvorrichtungen spielen die Arbeitszeit des Bedieners, die Anzahl der erforderlichen Umrüstungen sowie das Risiko von Kollisionen aufgrund eines fehlerhaft erstellten Programms eine wichtige Rolle.
In einem Betrieb, der viele ähnliche Teile fertigt, sorgt ein schnelles Vakuumsystem in der Regel für eine bessere Rentabilität, selbst wenn die Anfangsinvestition höher ist. Für Kleinserien, Prototypen und wechselnde Aufträge sind einfachere Spannvorrichtungen oft die sinnvollere Lösung.
Zusammenfassung
Ein CNC-Holzplotter sollte nicht nur auf die Materialabmessungen, die Spindelleistung und die Software abgestimmt sein, sondern auch auf die Art der Befestigung. Ein Vakuumtisch sorgt für Schnelligkeit und Komfort bei Platten, während mechanische Spannvorrichtungen Stabilität bei Massivholz und anspruchsvollen Werkstücken bieten.
Die beste Wahl ergibt sich aus der Fertigungstechnologie, der Seriengröße, der Art der zu bearbeitenden Werkstücke und den Umrüstkosten. Wenn der Betrieb hauptsächlich mit Platten arbeitet, lohnt es sich, auf Vakuum zu setzen. Wird hingegen häufig Massivholz, Sonderteile oder Kleinserien bearbeitet, sind Spannvorrichtungen eine sehr wichtige Ausrüstung. In der Praxis kombiniert der vielseitigste CNC-Arbeitsplatz oft beide Systeme.
