Druckluft kommt nicht nur in großen Produktionsbetrieben zum Einsatz, sondern auch in kleineren Werkstätten und privaten Garagen. Der Betrieb von Druckluftschraubern, Lackierpistolen, Hebebühnen oder Reinigungsgeräten erfordert eine entsprechend vorbereitete Infrastruktur. Eine gut konzipierte Druckluftanlage wirkt sich positiv auf den Arbeitskomfort, die Sicherheit der Benutzer und die Lebensdauer der angeschlossenen Werkzeuge aus. Es lohnt sich daher zu wissen, welche Grundprinzipien bei der Planung einer Druckluftanlage gelten, aus welchen Komponenten sie bestehen sollte und worauf bei der Ausführung zu achten ist.
Druckluft kommt nicht nur in großen Produktionsbetrieben zum Einsatz, sondern auch in kleineren Werkstätten und privaten Garagen. Die Versorgung von Druckluftschraubern, Lackierpistolen, Hebebühnen oder Reinigungsgeräten erfordert eine entsprechend vorbereitete Infrastruktur. Eine gut geplante Druckluftanlage wirkt sich positiv auf den Arbeitskomfort, die Sicherheit der Benutzer und die Lebensdauer der angeschlossenen Werkzeuge aus. Es lohnt sich daher zu wissen, welche Grundprinzipien bei der Planung einer Druckluftanlage gelten, aus welchen Komponenten sie bestehen sollte und worauf man bei der Installation achten muss.
Inhaltsverzeichnis
- Warum lohnt sich die Installation einer Druckluftanlage?
- Woraus besteht eine Druckluftanlage?
- Grundsätze für die Planung einer Druckluftanlage
- Schritt-für-Schritt-Anleitung zur Installation einer Druckluftanlage
- Druckluftanlage in der Garage – was ist zu beachten?
- Druckluftanlage in der Werkstatt – Lösungen für Profis
- Die Bedeutung der Entfeuchtung und Speicherung von Druckluft
- Zusammenfassung
Warum lohnt sich die Installation einer Druckluftanlage?
Eine moderne Druckluftanlage erleichtert die tägliche Arbeit erheblich. Dank ihr muss der Kompressor nicht jedes Mal direkt an ein bestimmtes Gerät angeschlossen werden. Die Druckluft wird zu ausgewählten Entnahmestellen geleitet, die an den wichtigsten Stellen der Werkstatt oder Garage angeordnet sind.
Eine ordnungsgemäß ausgeführte Druckluftanlage in der Werkstatt verbessert die Arbeitsergonomie, reduziert Druckverluste und ermöglicht den gleichzeitigen Einsatz mehrerer Werkzeuge. Bei größeren Betrieben lohnt es sich, auf leistungsstarke Industriekompressoren zu setzen.
Woraus besteht eine Druckluftanlage?
Die Grundlage des Systems bildet die Druckluftquelle. Je nach Bedarf können dies klassische Kolbenkompressoren oder modernere Schraubenkompressoren sein, die sich bei intensiver Nutzung bewähren.
Zum vollständigen Aufbau einer Druckluftanlage gehören außerdem:
- einen Kompressor,
- einen Speichertank,
- einen Trockner,
- ein Verteilungsrohrsystem,
- Absperrventile,
- Entnahmestellen,
- Filter und Kondensatabscheider.

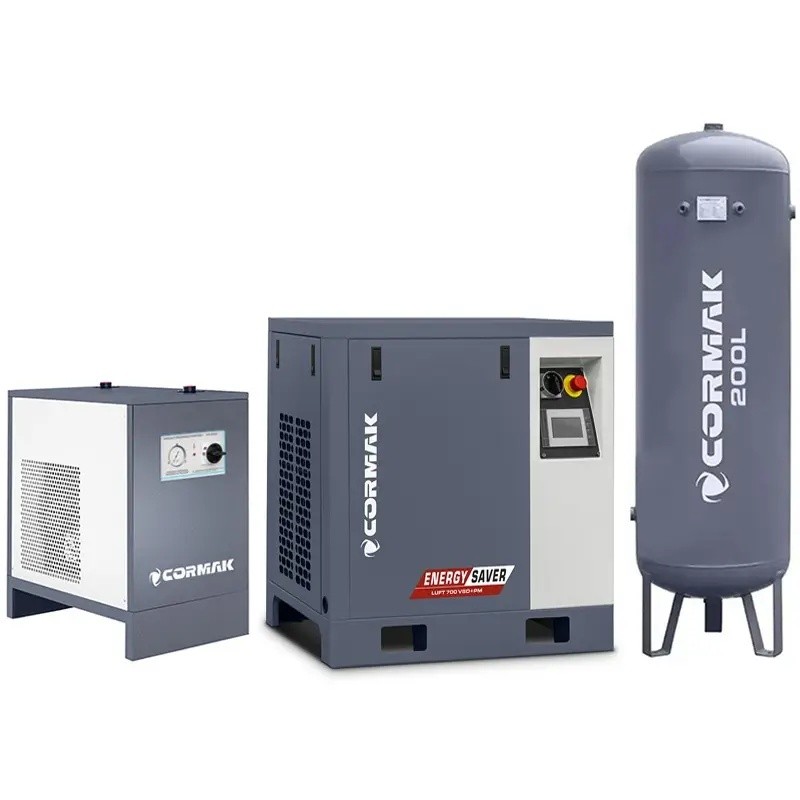

In vielen Fällen erweist sich ein Schraubenkompressor mit Druckbehälter als gute Lösung, da er den Platzbedarf reduziert und die Konfiguration des gesamten Systems vereinfacht.
Grundsätze für die Auslegung von Druckluftanlagen
Die ordnungsgemäße Planung einer Druckluftanlage sollte mit der Ermittlung des Luftbedarfs beginnen. Dabei sind die Anzahl der Verbraucher, deren Verbrauch sowie die Möglichkeit des gleichzeitigen Betriebs mehrerer Geräte zu berücksichtigen.
Zu den wichtigsten Aspekten, die die Grundsätze für die Auslegung von Druckluftanlagen beeinflussen, gehören:
- die richtige Auswahl des Rohrdurchmessers,
- die Begrenzung von Druckverlusten,
- die richtige Anordnung der Entnahmestellen,
- die Möglichkeit einer zukünftigen Erweiterung des Systems,
- die effektive Ableitung von Kondensat.
Bei der professionellen Planung einer Druckluftanlage wird auch der Verlauf der Leitungen berücksichtigt. Es wird empfohlen, diese mit einem leichten Gefälle zu verlegen, was die Ableitung von Feuchtigkeit aus dem System erleichtert. Bei größeren Anlagen kommen häufig Ringleitungen zum Einsatz, die einen gleichmäßigen Durchfluss des Mediums gewährleisten.
Schritt-für-Schritt-Anleitung zur Montage einer Druckluftanlage
Der ordnungsgemäßen Montage einer Druckluftanlage sollte die Erstellung eines detaillierten Plans zur Anordnung aller Systemkomponenten vorausgehen. Zunächst wird die Druckluftquelle zusammen mit dem Speicher und der Aufbereitungsanlage installiert.
Anschließend wird das Leitungsnetz verlegt. Der Aufbau der Druckluftanlage kann auf Aluminium-, Stahl- oder Kunststoffrohren basieren, die für den Druckbetrieb ausgelegt sind. Jede Lösung hat ihre Vorteile, entscheidend ist jedoch die korrekte Ausführung der Verbindungen.
Die letzte Phase umfasst eine Dichtheitsprüfung und die Einstellung der Betriebsparameter. Eine sorgfältige Montage der Druckluftanlage verhindert kostspielige Leckagen, die zu erheblichen Energieverlusten führen können.
Druckluftanlage in der Garage – was ist zu beachten?
Eine gut durchdachte Druckluftanlage in der Garage erhöht die Funktionalität der Heimwerkstatt. Selbst Hobbyarbeiten wie die Wartung des Autos oder Heimwerkerprojekte werden dadurch wesentlich komfortabler.
Bei begrenzten Platzverhältnissen sollte besonders auf eine kompakte Anordnung der Geräte geachtet werden. Eine wichtige Rolle spielen auch entsprechend ausgewählte Druckluftbehälter für die Kompressoren, die eine Druckstabilisierung ermöglichen und die Einschaltfrequenz des Kompressors begrenzen.
Druckluftanlage in der Werkstatt – Lösungen für Profis
Eine professionelle Druckluftanlage in der Werkstatt muss den höheren Anforderungen gerecht werden, die durch den intensiven Einsatz von Druckluftwerkzeugen entstehen. Unter solchen Bedingungen kommt der ausreichenden Leistung der Druckluftquelle besondere Bedeutung zu.
Eine durchdachte Auslegung der Druckluftanlage ermöglicht es, die Arbeitseffizienz zu steigern und Ausfallzeiten aufgrund von Druckmangel zu reduzieren. Genau aus diesem Grund sollte bei der Planung einer Druckluftanlage nicht nur der aktuelle Bedarf, sondern auch die geplante Weiterentwicklung des Betriebs berücksichtigt werden.
Es ist zu beachten, dass ein renommierter Hersteller von Industriemaschinen umfassende Unterstützung bei der Auswahl geeigneter Geräte bieten kann.
Die Bedeutung der Entfeuchtung und Speicherung von Druckluft
Feuchtigkeit im System kann zu Korrosion an den Leitungen und zu Schäden an den Werkzeugen führen. Deshalb ist der Einsatz geeigneter Luftaufbereitungssysteme so wichtig.
Eine gute Lösung ist ein Luftentfeuchter für den Kompressor, der überschüssige Feuchtigkeit effektiv aus dem System entfernt.
Wer sich fragt, warum ein Kompressor einen Lufttrockner benötigt, sollte sich unseren Fachartikel durchlesen. Denn die richtige Aufbereitung der Luft wirkt sich auf die Zuverlässigkeit der gesamten Anlage aus.
Zusammenfassung
Unabhängig davon, ob eine Druckluftanlage in der Garage oder eine umfangreiche Anlage in der Werkstatt geplant ist, sind die richtige Vorbereitung und die Auswahl der Komponenten von entscheidender Bedeutung. Eine professionelle Planung der Druckluftanlage, die Kenntnis der Ausführungsvorschriften sowie eine sorgfältige Montage wirken sich auf die Sicherheit, die Leistung und die Betriebskosten des gesamten Systems aus. Eine gut geplante Druckluftanlage ist eine Investition, die sich schnell in mehr Arbeitskomfort und eine bessere Nutzung der Möglichkeiten pneumatischer Geräte niederschlägt.
