Druckluft ist das wichtigste Arbeitsmedium in Werkstätten, Lackierereien, Produktionsbetrieben und Servicezentren. Sie versorgt Druckluftwerkzeuge, Aktuatoren, Ventile, Sandstrahler und zahlreiche Automatisierungsgeräte. Damit die Anlage zuverlässig funktioniert, ist nicht nur der richtige Druck, sondern auch die richtige Luftqualität erforderlich.
Das häufigste Problem ist Feuchtigkeit. Die vom Kompressor angesaugte Luft enthält Wasserdampf, der sich nach der Verdichtung und Abkühlung in Kondensat umwandelt. Das Wasser kann sich im Behälter, in den Leitungen, in den Filtern und in den Verbrauchern selbst absetzen und dort Korrosion, Leistungseinbußen sowie Betriebsstörungen der Werkzeuge verursachen.

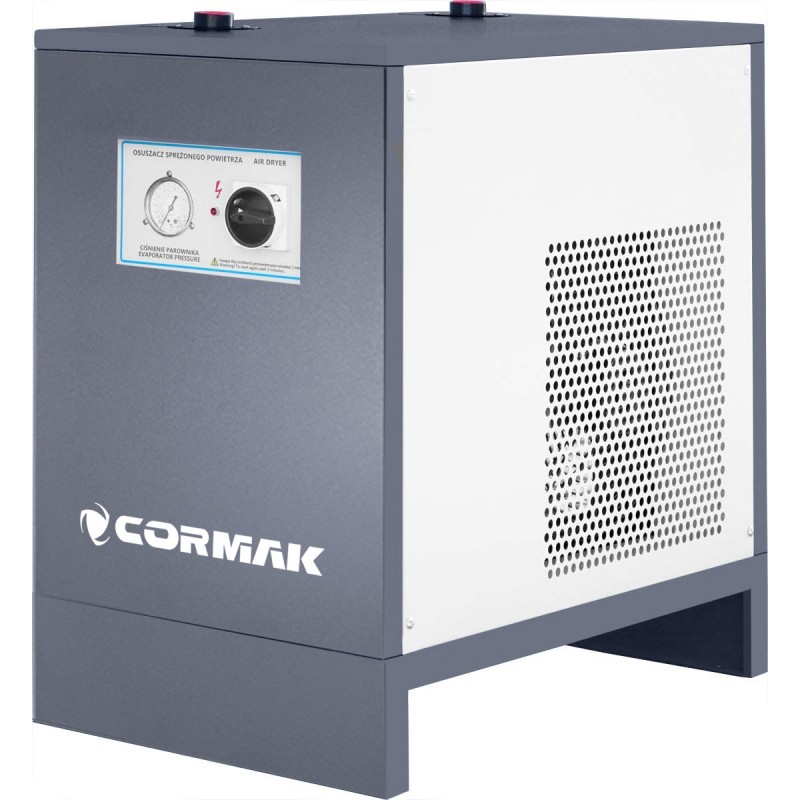

Genau deshalb ist ein Kältetrockner für den Kompressor ein wichtiger Bestandteil des Luftaufbereitungssystems. Ein gut ausgewählter Kältetrockner begrenzt die Feuchtigkeitsmenge in der Anlage, schützt die Maschinen und trägt dazu bei, die Wiederholbarkeit des Produktionsprozesses zu gewährleisten. Bei der Auswahl sollten jedoch mehrere Parameter verglichen werden, anstatt sich ausschließlich am Preis des Geräts zu orientieren.
Warum ist Feuchtigkeit in Druckluft ein Problem?
Atmosphärische Luft enthält immer eine gewisse Menge an Wasserdampf. Wenn der Kompressor den Druck erhöht, steigt die Temperatur der Druckluft. Nach dem Verlassen des Kompressors kühlt die Luft allmählich ab, und überschüssige Feuchtigkeit beginnt zu kondensieren.
Das Kondensat wird nicht immer im Sammelbehälter zurückgehalten. Es kann sich mit dem Luftstrom bewegen und sich an den kältesten Stellen der Anlage ansammeln. Lange Leitungen, falsch ausgeführte Gefälle und große Temperaturunterschiede erhöhen das Risiko dieses Phänomens.
In einer Druckluftanlage beschleunigt Wasser die Korrosion von Metallteilen. Es kann Schmiermittel aus Werkzeugen, Dichtungen und Zylindern auswaschen. Mit der Zeit führt dies zu klemmenden Ventilen, unregelmäßigem Betrieb der Verbraucher und häufigeren Reparaturen.
Feuchtigkeit ist in Lackierereien besonders gefährlich. Schon eine geringe Menge Wasser kann Blasenbildung, Mattwerden der Beschichtung oder eine schlechtere Haftung des Lacks verursachen. Beim Sandstrahlen kann feuchte Luft den Durchfluss des Strahlmittels beeinträchtigen und einen gleichmäßigen Betrieb der Anlage erschweren.
Wann ist der Einsatz eines Luftentfeuchters erforderlich?
Der Einbau eines Luftentfeuchters ist sinnvoll, wenn der Kompressor täglich in Betrieb ist oder mehrere Arbeitsstationen gleichzeitig versorgt. Je höher der Druckluftverbrauch, desto mehr Feuchtigkeit gelangt in das System. Unter solchen Bedingungen bieten der Druckluftbehälter, der Kondensatabscheider und ein einfacher Filter oft keinen ausreichenden Schutz.
Der Einsatz eines Luftentfeuchters wird insbesondere beim Spritzlackieren, bei der CNC-Bearbeitung, beim Sandstrahlen, beim Verpacken sowie bei der Arbeit mit Automatisierungstechnik empfohlen. Dies gilt auch für Kfz-Werkstätten und Unternehmen, die regelmäßig Schleifmaschinen, Schlagschrauber, pneumatische Hebebühnen oder Montagestationen einsetzen.
Ein Warnsignal ist eine große Menge an Wasser, die aus dem Kompressorbehälter abfließt. Man sollte auch reagieren, wenn sich Kondensat auf den Filtern ansammelt, Werkzeuge rosten oder die Bediener eine instabile Funktionsweise der Geräte feststellen. Solche Anzeichen deuten in der Regel darauf hin, dass das System eine bessere Luftaufbereitung benötigt.
Kältetrockner werden am häufigsten für Standardanwendungen in der Industrie gewählt. Sie gewährleisten einen angemessenen Trocknungsgrad in beheizten Hallen und Werkstätten, ohne dass kostspieligere Adsorptionstechnologie eingesetzt werden muss.
Wie funktioniert ein Kältetrockner?
Ein Kältetrockner kühlt die Druckluft, um die darin enthaltene Feuchtigkeit abzuscheiden. Im Gerät strömt die Luft durch einen Wärmetauscher. Dabei sinkt ihre Temperatur, und der Wasserdampf kondensiert zu Kondensat.
Das entstehende Wasser wird in einem Abscheider abgeschieden und aus dem System abgeleitet. Für die Temperatursenkung sorgt ein Kältemittel, das in einem geschlossenen Kreislauf arbeitet. Anschließend wird die getrocknete Luft weiter in die Druckluftanlage geleitet.
Vereinfacht gesagt kühlt der Kältetrockner die Luft, scheidet Wasser aus und entfernt das Kondensat. Unter typischen Bedingungen ermöglicht ein Kältetrockner einen Taupunkt von etwa +3 °C. Das bedeutet, dass die Feuchtigkeit nicht erneut kondensieren sollte, solange die Temperatur der Anlage nicht unter diesen Wert fällt.
Ein solcher Trocknungsgrad ist für die meisten Werkstätten und viele Produktionsprozesse ausreichend. Ein Kältetrockner ist jedoch nicht dafür ausgelegt, extrem trockene Luft zu erzeugen. Für anspruchsvollere Aufgaben kommen Adsorptionstrockner zum Einsatz.
Kältetrockner oder Adsorptionstrockner?
Die Wahl hängt in erster Linie vom Einsatzort der Anlage und der erforderlichen Taupunkttemperatur ab. Ein Kälteentfeuchter ist die beste Lösung für Systeme, die in Räumen betrieben werden, in denen die Temperatur im Plusbereich bleibt. Er ist leistungsstark, einfach zu bedienen und entspricht gut den Anforderungen eines typischen Betriebs.
Ein Adsorptionstrockner nutzt ein feuchtigkeitsabsorbierendes Material. Dadurch erreicht er deutlich niedrigere Taupunktwerte, beispielsweise -20 °C oder -40 °C. Dies ist wichtig bei Anlagen, die im Freien betrieben werden, in Kühlhäusern sowie in Branchen, die sehr trockene Luft erfordern.
Beispiele hierfür sind bestimmte Prozesse in der Pharma-, Elektronik- oder Lebensmittelindustrie. In einer typischen Werkstatt ist die Anschaffung eines Adsorptionstrockners in der Regel nicht erforderlich. Er kann höhere Energie- und Wartungskosten verursachen, ohne einen deutlichen Nutzen für den Prozess zu bieten.
Wie wählt man die Leistung eines Luftentfeuchters aus?
Der wichtigste Parameter ist die Leistung des Luftentfeuchters. Diese muss mit der effektiven Leistung des Kompressors verglichen werden, also der Luftmenge, die tatsächlich in die Anlage geleitet wird. Die Motorleistung allein reicht nicht aus, da zwei Kompressoren mit ähnlicher Leistung einen unterschiedlichen tatsächlichen Durchfluss aufweisen können.
Die Leistung des Luftentfeuchters sollte mindestens der Leistung des Kompressors entsprechen. In vielen Fällen lohnt es sich, ein Gerät mit einer gewissen Reserve zu wählen, insbesondere wenn das Unternehmen eine Erweiterung des Systems plant oder zeitweise unter hoher Auslastung arbeitet. Ein zu kleiner Luftentfeuchter kann die Feuchtigkeit möglicherweise nicht effektiv entfernen, wenn mehrere Verbraucher gleichzeitig in Betrieb sind.
Außerdem müssen der Betriebsdruck, die Lufteintrittstemperatur und die Umgebungstemperatur berücksichtigt werden. In ihren Katalogen geben die Hersteller die Leistung häufig für bestimmte Bedingungen an, zum Beispiel bei 25 °C oder 40 °C. Bei höheren Temperaturen hat das Gerät eine schwerere Aufgabe und seine tatsächliche Leistung kann geringer ausfallen.
Von Bedeutung ist auch die maximale Luftabnahme der angeschlossenen Maschinen. Es empfiehlt sich, den Bedarf aller Verbraucher zu addieren, die gleichzeitig in Betrieb sein können. Dabei sollte nicht nur der aktuelle Maschinenpark berücksichtigt werden, sondern auch die geplante Erweiterung der Anlage.
Wo soll der Entfeuchter installiert werden?
Der Luftentfeuchter sollte hinter dem Kompressor und dem Druckluftbehälter installiert werden. Es hat sich bewährt, davor einen Nachkühler, einen Kondensatabscheider und einen Vorfilter zu installieren. Diese Lösung schützt das Gerät vor überschüssigem Wasser, Öl und größeren Verunreinigungen.
Hinter dem Trockner kann ein zusätzlicher Feinfilter installiert werden. In Lackierereien oder an Arbeitsplätzen, die hohe Präzision erfordern, empfiehlt sich der Einsatz eines Filters, der auf die Art der Verunreinigungen abgestimmt ist. Der Trockner entfernt Feuchtigkeit, ersetzt jedoch nicht die Öl- und Staubfiltration.
Eine ordnungsgemäße Kondensatableitung ist unerlässlich. Es empfiehlt sich, die Funktion des Abflusses sowie den Zustand der Filter regelmäßig zu überprüfen. Ein verstopfter Abfluss kann die Effizienz des gesamten Systems beeinträchtigen, selbst wenn der Trockner selbst richtig ausgewählt wurde.
Die häufigsten Fehler bei der Auswahl eines Trockners
Ein häufiger Fehler ist die Auswahl eines Trockners ohne Leistungsreserve. Das Problem tritt später auf, wenn das Unternehmen ein weiteres Gerät anschließt oder die Anzahl der Schichten erhöht. Ein weiterer Fehler ist das Ignorieren der Drucklufttemperatur und der Umgebungsbedingungen.
Es lohnt sich auch nicht, einen Luftentfeuchter ohne Vorfilter zu installieren. Öl und Feststoffpartikel können dessen Leistung beeinträchtigen und die Lebensdauer der Anlage verkürzen. Wichtig ist zudem eine ausreichende Belüftung, da das Gerät die Wärme effektiv abführen muss.
Ein weiterer Fehler ist es, den Trockner als Ersatz für das gesamte Aufbereitungssystem zu betrachten. In der Praxis sollte eine gute Anlage einen richtig ausgewählten Kompressor, einen Speicher, eine Entwässerung, eine Filterung, einen Trockner sowie regelmäßige Wartung umfassen.
Zusammenfassung
Ein Kältetrockner für Kompressoren trägt dazu bei, die richtige Qualität der Druckluft aufrechtzuerhalten und das Risiko von Korrosion, Ausfällen und Produktionsfehlern zu verringern. Er eignet sich am besten für beheizte Werkstätten und Betriebe, in denen eine gewisse Entfeuchtung der Luft erforderlich ist, aber kein sehr niedriger Taupunkt erreicht werden muss.
Beim Kauf sollten die effektive Leistung des Kompressors, der Betriebsdruck, die Betriebstemperatur sowie die Anforderungen der Verbraucher verglichen werden. Ein gut ausgewählter Kältetrockner, ergänzt durch Filter und eine funktionierende Kondensatableitung, schützt das Druckluftsystem und trägt dazu bei, kostspielige Ausfallzeiten in der Zukunft zu vermeiden.
