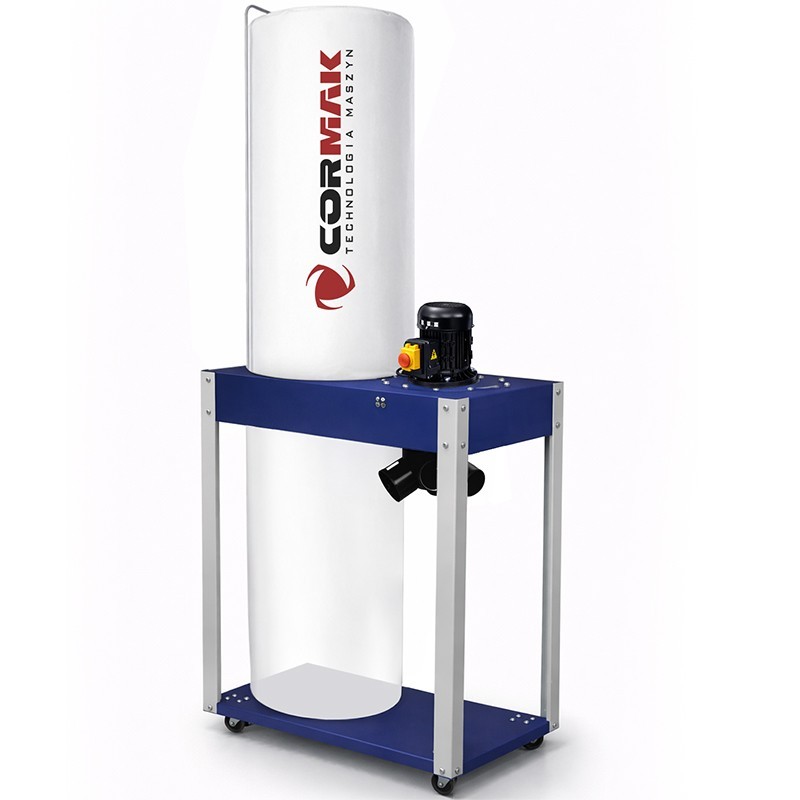

Absauganlagen für Sägemehl, Späne und Staub sind in jeder Tischlerei, jedem Sägewerk, jeder Holzwerkstatt und jedem Produktionsbetrieb, in dem Holz bearbeitet wird, von großer Bedeutung. Ihre Aufgabe besteht darin, Verunreinigungen aus dem Umfeld der Maschinen effektiv zu beseitigen, die Sauberkeit der Arbeitsplätze zu verbessern, die Staubbelastung zu verringern und die Arbeitssicherheit der Bediener zu gewährleisten.
Absauganlagen für Sägespäne, Späne und Staub spielen in jeder Tischlerei, jedem Sägewerk, jeder Holzwerkstatt und jedem Produktionsbetrieb, in dem Holz bearbeitet wird, eine wichtige Rolle. Ihre Aufgabe ist es, Verunreinigungen aus dem Umfeld der Maschinen effektiv zu entfernen, die Sauberkeit der Arbeitsplätze zu verbessern, die Staubbelastung zu verringern und die Arbeitssicherheit der Bediener zu gewährleisten.
Probleme treten auf, wenn das System schlecht konzipiert oder unsachgemäß installiert wurde. Selbst eine leistungsstarke Späneabsaugung kann schlechter funktionieren und mehr Energie verbrauchen, wenn die Leitungen einen hohen Strömungswiderstand aufweisen, Undichtigkeiten bestehen oder die Rohrdurchmesser nicht an den tatsächlichen Maschinenbetrieb angepasst sind.
Im Folgenden werden fünf Montagefehler erläutert, die am häufigsten zu Energieverlusten, einer verminderten Absaugleistung und höheren Betriebskosten der Entstaubungsanlage führen.
Warum wirkt sich die Installation einer Absauganlage auf den Energieverbrauch aus?
Die Späneabsaugung muss einen ausreichenden Luftstrom erzeugen, um die Abfälle effektiv von der Maschine zum Sack, Filter, Zyklon oder Behälter zu befördern. Wenn die Anlage einen zu hohen Widerstand bietet, muss der Ventilator stärker arbeiten, und die Absaugleistung an der Maschine sinkt. In der Praxis bedeutet dies einen höheren Energieverbrauch bei schlechterer Entstaubungswirkung.
Der Strömungswiderstand wird unter anderem durch die Länge der Leitungen, die Anzahl der Bögen, die Rohrdurchmesser, die Qualität der Verbindungen, den Zustand der Filter, die Anzahl der offenen Abzweigungen sowie die Art des Maschinenanschlusses beeinflusst. Daher reicht die Leistung der Absauganlage allein nicht aus. Entscheidend ist das gesamte System: das Gerät, die Rohrleitungen, die Absperrklappen, die Filter und die Staubabsaugstellen.
Fehler 1: Zu lange Rohrleitungsführung
Einer der häufigsten Fehler ist eine zu lange und komplizierte Verlegung der Absaugleitungen. Jeder zusätzliche Meter Rohr erhöht den Luftströmungswiderstand. Je länger der Weg von der Maschine zur Absaugung ist, desto mehr Energie wird benötigt, um Sägemehl, Späne und Staub abzutransportieren.
Das Problem tritt besonders deutlich in Werkstätten zutage, in denen die Absauganlage an einer willkürlichen Stelle aufgestellt wurde und die Leitungen auf dem bequemsten, aber nicht kürzesten Weg zu den Maschinen verlegt wurden. Eine solche Anordnung kann zu einer geringeren Saugleistung am Ende der Anlage, zur Verstopfung der Schläuche und dazu führen, dass die Absauganlage unter höherer Belastung arbeiten muss.
Wie lässt sich das verhindern?
- Planen Sie einen möglichst kurzen Weg von der Maschine zur Absauganlage;
- Stellen Sie die Absauganlage an einer Stelle auf, die eine Verkürzung der Hauptabschnitte der Anlage ermöglicht;
- Vermeiden Sie unnötige Rohrverlegungen unter der Decke, entlang des Hallenumfangs oder durch mehrere Arbeitsbereiche;
- Erwägen Sie bei größeren Anlagen eine Aufteilung in Abschnitte oder mehrere Ansaugstellen.
Ein kurzer, gerader Leitungsverlauf bedeutet geringere Druckverluste, eine bessere Saugleistung und eine effizientere Nutzung der vom Ventilator aufgenommenen Energie.
Fehler 2: Zu viele scharfe Rohrbögen
Bögen, T-Stücke und Richtungsänderungen sind manchmal notwendig, aber ein Übermaß davon belastet die Anlage stark. Besonders ungünstig sind scharfe 90°-Bögen, die Luftverwirbelungen, einen Rückgang der Fördergeschwindigkeit und lokale Ablagerungen von Sägemehl verursachen.
Jede abrupte Richtungsänderung wirkt wie eine zusätzliche Belastung für den Ventilator. Das System nimmt zwar Energie auf, doch ein Teil dieser Energie geht durch die Überwindung unnötiger Widerstände verloren, anstatt für die effektive Abfuhr der Späne aus der Maschine genutzt zu werden.
Wie lässt sich das verhindern?
- Verwenden Sie sanfte Kurven mit möglichst großem Radius;
- die Anzahl der Richtungswechsel auf ein Minimum beschränken;
- Vermeiden Sie die Montage mehrerer Rohrbögen direkt hintereinander;
- wählen Sie T-Stücke und Abzweigungen so aus, dass der Durchfluss möglichst gleichmäßig ist.
Je weniger scharfe Knicke die Anlage aufweist, desto leichter lassen sich der richtige Luftstrom und der Abfallstrom ohne übermäßigen Energieverbrauch aufrechterhalten.
Fehler 3: Falsch gewählter Rohrdurchmesser
Ein falscher Rohrdurchmesser ist einer der kostspieligsten Fehler bei Sägemehlabsauganlagen. Zu kleine Rohre erhöhen den Strömungswiderstand, wodurch der Ventilator stärker arbeiten muss. Umgekehrt können zu große Durchmesser die Transportgeschwindigkeit der Luft verringern, was die Ablagerung von Sägemehl und Spänen in den Leitungen begünstigt.
In der Praxis sind beide Fälle nachteilig. Ein zu kleiner Durchmesser drosselt die Anlage, während ein zu großer Durchmesser zu Problemen beim Transport des Abfalls führen kann. Ein weiterer Fehler sind plötzliche Verengungen und Erweiterungen, die den Durchfluss stören und den Energieverlust erhöhen.
Wie lässt sich das vermeiden?
- Passen Sie die Durchmesser an die Absaugleistung und den erforderlichen Durchfluss der jeweiligen Maschine an;
- Berücksichtigen Sie die Anzahl der gleichzeitig laufenden Maschinen;
- Vermeiden Sie zufällige Reduzierungen, Verengungen und lange Schlauchabschnitte mit kleinem Durchmesser;
- Erstellen Sie bei größeren Anlagen einen Entwurf, der den Strömungswiderstand und die Fördergeschwindigkeit berücksichtigt.
Der Rohrdurchmesser sollte an die Art des Abfalls, die Länge der Anlage und die Parameter der Absaugung angepasst sein. Feiner Staub aus einer Schleifmaschine erfordert andere Bedingungen als schwerere Späne aus einer Dickenhobelmaschine, einer Hobelmaschine oder einer Säge.
Fehler 4: Undichtigkeiten in der Anlage
Jede Undichtigkeit bedeutet einen Verlust an Saugleistung. Falsch angezogene Schellen, schlecht sitzende Verbindungsstücke, beschädigte Schläuche, gerissene Rohrbögen oder undichte T-Stücke führen dazu, dass unerwünschte Luft angesaugt wird. Die Absauganlage verbraucht Energie, aber nur ein kleiner Teil dieser Energie wirkt dort, wo sie wirken sollte – am Maschinenanschluss.
Undichtigkeiten sind besonders problematisch in Anlagen, die schrittweise ausgebaut werden. Nach mehreren Modernisierungen, dem Versetzen von Maschinen und dem Hinzufügen weiterer Abzweigungen kann das System viele Schwachstellen aufweisen, die die Effizienz der Entstaubung nach und nach verringern.
Wie lässt sich das verhindern?
- Überprüfen Sie regelmäßig Schellen, Verbindungsstücke, T-Stücke und flexible Schläuche;
- Ersetzen Sie rissige oder verschlissene Leitungsabschnitte;
- Dichten Sie die Verbindungen gemäß den Empfehlungen des Herstellers der Anlagenkomponenten ab;
- Überprüfen Sie nach jedem Umbau die Funktion des gesamten Systems.
Eine dichte Anlage ermöglicht eine bessere Ausnutzung der Absaugleistung, verbessert die Staubabscheidung und reduziert unnötige Energieverluste.
Fehler 5: Fehlende Absperrklappen an nicht genutzten Maschinen
In vielen Werkstätten versorgt eine Absauganlage mehrere Arbeitsstationen. Wenn an den Abzweigungen keine Absperrklappen vorhanden sind, wird Luft auch von Maschinen angesaugt, die gerade nicht in Betrieb sind. Dies führt zu einem Rückgang der Saugkraft an der genutzten Maschine und zu einer unnötigen Belastung des gesamten Systems.
Das Fehlen von Absperrklappen führt häufig dazu, dass die Bediener die Betriebszeit der Absauganlage verlängern oder eine geringere Effizienz bei der Entfernung von Sägespänen in Kauf nehmen. In beiden Fällen steigen die Kosten: entweder durch einen höheren Energieverbrauch oder durch schlechtere Arbeitsbedingungen und häufigere Reinigungsarbeiten.
Wie lässt sich das verhindern?
- Montieren Sie Absperrklappen an jeder Abzweigung zur Maschine;
- Schließen Sie nicht genutzte Abschnitte der Anlage;
- bei größeren Systemen sollten automatische Absperrschieber in Betracht gezogen werden, die mit dem Start der Maschine gekoppelt sind;
- Überprüfen Sie regelmäßig, ob die Absperrschieber ordnungsgemäß schließen und nicht durch Staub blockieren.
Richtig eingesetzte Absperrklappen lenken den Luftstrom dorthin, wo er gerade benötigt wird. Das ist eine einfache Lösung, die die Effizienz der Anlage erheblich verbessern kann.
Was sollte man bei einer Späneabsauganlage noch überprüfen?
Die fünf beschriebenen Fehler sind die häufigsten Ursachen für Energieverluste, aber nicht die einzigen. Die Effizienz des Systems wird auch durch den Zustand der Filter, das Fassungsvermögen der Säcke oder Behälter, die Auswahl des Ventilators, die Länge der flexiblen Schläuche sowie die Art des Anschlusses der Stutzen an den Maschinen beeinflusst.
- Filter: Ein verstopfter Filter erhöht den Strömungswiderstand und verringert die Saugleistung.
- Säcke und Behälter: Ein überfüllter Sack oder Behälter behindert den Luftstrom.
- Flexschläuche: Sie sind praktisch, erzeugen jedoch oft einen höheren Strömungswiderstand als glatte Rohre.
- Aufstellung der Maschinen: Eine gut geplante Werkstattanordnung kann die Installation verkürzen und die Anzahl der Biegungen begrenzen.
- Wartung: Eine regelmäßige Überprüfung der Anlage hilft, Probleme zu erkennen, bevor sie hohe Kosten verursachen.
Die wichtigsten Fehler und Möglichkeiten zu deren Vermeidung
| Fehler | Folge | Wie lässt sich das vermeiden? |
|---|---|---|
| Zu lange Leitungslänge | Höherer Widerstand und verminderte Saugleistung | Planen Sie eine möglichst kurze und gerade Verlegung |
| Scharfe Biegungen | Wirbelbildung, Druckverluste, Ablagerung von Spänen | Sanfte Bögen verwenden und Richtungswechsel begrenzen |
| Falscher Rohrdurchmesser | Durchflussdrosselung oder zu geringe Fördergeschwindigkeit | Rohrdurchmesser entsprechend dem Durchfluss, den Maschinen und der Art des Abfalls auswählen |
| Undichtigkeiten | Ansaugen von Fremdluft und Verlust der Saugleistung | Verbindungen, Schellen, Schläuche und T-Stücke überprüfen |
| Fehlende Absperrschieber | Unnötiger Durchfluss durch nicht genutzte Arbeitsstationen | Absperrschieber an inaktiven Maschinen montieren und schließen |
Zusammenfassung
Die größten Energieverluste in Sägemehlabsauganlagen sind meist auf einfache Fehler zurückzuführen: zu lange Leitungen, scharfe Biegungen, falsch gewählte Durchmesser, Undichtigkeiten sowie fehlende Absperrklappen an nicht genutzten Maschinen. Jedes dieser Elemente erhöht den Strömungswiderstand oder führt dazu, dass die Absaugenergie nicht dort genutzt wird, wo sie benötigt wird.
Eine gut konzipierte Absauganlage für Sägemehl, Späne und Staub ermöglicht es, die Effizienz der Entstaubung zu verbessern, Energieverluste zu reduzieren und den Arbeitskomfort bei der Holzbearbeitung zu steigern. Es lohnt sich, nicht nur die Absaugung selbst, sondern das gesamte System zu analysieren: vom Maschinenanschluss über die Leitungen und Absperrklappen bis hin zur Filterung und Abfallentsorgung.
