Ein Schweißpositionierer ist ein Gerät, das dabei hilft, ein Werkstück in eine bequeme, stabile und sichere Schweißposition zu bringen. Anstatt ein schweres Werkstück von Hand zu drehen, kann der Bediener es um eine Achse drehen, im gewünschten Winkel neigen und während der Arbeit in einer kontrollierten Position halten.
Ein Schweißpositionierer ist ein Gerät, das dabei hilft, ein Werkstück in eine bequeme, stabile und sichere Position zum Schweißen zu bringen. Anstatt ein schweres Werkstück manuell zu drehen, kann der Bediener es um eine Achse drehen, im gewünschten Winkel neigen und während der Arbeit in einer kontrollierten Position halten.
Diese Lösung verbessert den Zugang zur Schweißstelle, erleichtert die Führung des Schweißbrenners und fördert die Wiederholbarkeit des Prozesses. Schweißpositionierer kommen in Werkstätten, Schlossereien, Servicebetrieben, Instandhaltungsabteilungen und Produktionsstätten zum Einsatz, in denen die Qualität der Schweißnähte, Ergonomie und eine effiziente Arbeitsplatzorganisation von Bedeutung sind.
Was ist ein Schweißpositionierer?
Ein Schweißpositionierer ist ein Gerät, das dazu dient, das zu schweißende Werkstück zu drehen, zu neigen oder so auszurichten, dass die Schweißnaht leichter ausgeführt werden kann. In der Praxis ermöglicht es, das Werkstück in eine Position zu bringen, in der der Schweißer eine bessere Sicht, einen bequemeren Zugang und eine bessere Kontrolle über das Schweißbad hat.
Ein Positionierer ersetzt weder die ordnungsgemäße Vorbereitung des Materials noch die Befestigung, die Schweißparameter oder die Qualifikation des Bedieners. Er ist jedoch ein wichtiger Bestandteil der Arbeitsplatzgestaltung, da er das manuelle Handling des Werkstücks reduziert und dazu beiträgt, reproduzierbare Arbeitsbedingungen aufrechtzuerhalten.
Wozu dient ein Schweißpositionierer?
Die Hauptaufgabe des Positionierers besteht darin, das Werkstück in die für das Schweißen günstigste Position zu bringen. Der Bediener kann das Werkstück drehen, neigen und stabilisieren, sodass die Führung der Schweißnaht einfacher und vorhersehbarer wird.
Schweißpositionierer werden unter anderem beim Schweißen von folgenden Bauteilen eingesetzt:
- Rohren, Flanschen und Stutzen;
- Behälter, Hülsen und zylindrische Bauteile;
- Rahmen, Profilen und Stahlkonstruktionen;
- Maschinenteilen und Montageelementen;
- Teilen, die ein Rundschweißen erfordern;
- Serienfertigteile, bei denen es auf Wiederholgenauigkeit ankommt.
Dank dieser Anordnung kann der Schweißer stabiler arbeiten, ohne das Werkstück häufig umrunden oder schwere Teile manuell umpositionieren zu müssen.

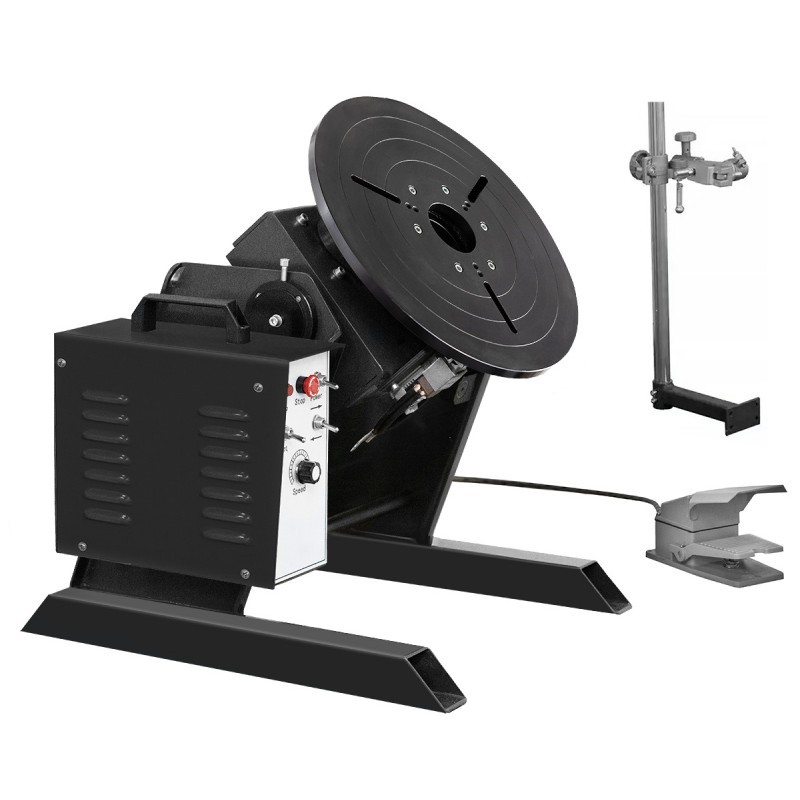

Aufbau eines Schweißpositionierers
Die Konstruktion hängt vom Modell und der Tragkraft ab, jedoch besteht ein typischer Positionierer aus mehreren grundlegenden Baugruppen.
Arbeitstisch oder Befestigungsscheibe
Dies ist das Element, an dem das Werkstück, die Halterung, die Vorrichtung oder das Befestigungszubehör befestigt wird. Der Tisch dreht sich während des Betriebs und muss daher eine stabile Auflage und einen angemessenen Abstand zwischen den Befestigungspunkten gewährleisten.
Antriebsmechanismus
Der Antrieb ist für die Drehbewegung und die Aufrechterhaltung der vorgegebenen Drehzahl verantwortlich. In vielen Geräten kommt eine stufenlose Drehzahlregelung zum Einsatz, wodurch die Arbeitsgeschwindigkeit an den Durchmesser des Werkstücks, die Art der Schweißnaht und das Schweißverfahren angepasst werden kann.
Neigungsverstellung
Die Neigungsverstellung ermöglicht es, das Werkstück in eine Position zu bringen, die die Ausführung der Schweißnaht erleichtert. Je größer der Neigungsbereich ist, desto einfacher lässt sich das Gerät an verschiedene Aufgaben anpassen.
Tragkörper
Der Rahmen sorgt für die Steifigkeit und Stabilität der gesamten Konstruktion. Er ist besonders wichtig bei schwereren Werkstücken, bei Arbeiten mit größerer Reichweite sowie bei asymmetrischen Belastungen.
Steuerung
Der Positionierer kann über ein Bedienfeld, einen Drehknopf, ein Fußpedal oder eine externe Steuerung bedient werden. Bei einfachen Anwendungen reicht eine manuelle Einstellung aus, während in der Serienfertigung eine stufenlose Geschwindigkeitsregelung und eine bequeme Inbetriebnahme ohne Unterbrechung des Arbeitsprozesses von Vorteil sind.
Funktionsweise des Positionierers
Die Funktionsweise des Positionierers ist einfach: Das Werkstück wird auf dem Arbeitstisch befestigt, im richtigen Winkel ausgerichtet und anschließend die Drehung gestartet. Das Gerät hält das Werkstück in einer stabilen Position und dreht es mit einer auf den Schweißprozess abgestimmten Geschwindigkeit.
Bei Rundnähten kann der Bediener den Brenner in einem einzigen, bequemen Bereich führen, während das sich drehende Werkstück die Schweißstelle vor dem Brennerhalter verschiebt. Dadurch lassen sich ein konstanter Brennerwinkel, ein gleichbleibender Abstand zum Material und ein reproduzierbares Schweißtempo leichter aufrechterhalten.
Der Positionierer kann beim manuellen und halbautomatischen Schweißen sowie als Bestandteil einfacher automatisierter Anlagen eingesetzt werden. In jedem Fall ist die korrekte Befestigung des Werkstücks sowie die Anpassung der Parameter an Masse, Geometrie und Schwerpunkt des Werkstücks entscheidend.
Die wichtigsten Parameter eines Schweißpositionierers
Bei der Auswahl eines Positionierers sollte nicht nur die maximale Tragkraft berücksichtigt werden. Ebenso wichtig sind die Abmessungen des Werkstücks, die Art der Befestigung, der Schwenkbereich und die Laufruhe bei niedrigen Drehzahlen.
- Tragkraft des Geräts – sie sollte auf das Gewicht des Werkstücks, der Halterung und der Befestigungsvorrichtung abgestimmt sein.
- Schwerpunkt – Ein von der Drehachse versetztes Werkstück kann das Gerät anders belasten, als es das Gewicht allein vermuten lässt.
- Tischdurchmesser – beeinflusst die Möglichkeit einer stabilen Befestigung des Werkstücks.
- Neigungsbereich – ermöglicht die Ausrichtung des Werkstücks in eine günstige Arbeitsposition.
- Drehzahlbereich – wichtig bei Umfangsschweißnähten und bei der Arbeit mit unterschiedlichen Durchmessern.
- Steuerungsart – Bedienfeld, Potentiometer, Fußpedal oder Integration in andere Geräte.
- Stabilität der Konstruktion – wichtig bei größeren Werkstücken und asymmetrischen Belastungen.
- Möglichkeit der Montage von Halterungen – nützlich bei Rohren, Flanschen, Hülsen und Serienbauteilen.
Warum lohnt sich der Einsatz eines Positionierers?
Der größte Vorteil eines Positionierers ist die verbesserte Kontrolle über den Schweißprozess. Ein stabil positioniertes und gleichmäßig gedrehtes Werkstück erleichtert das Führen der Schweißnaht, ohne dass der Bediener seine Position plötzlich ändern muss.
Bessere Schweißnahtqualität
Der Positionierer hilft dabei, einen konstanten Brennerwinkel, eine gleichmäßige Vorschubgeschwindigkeit und einen bequemen Zugang zur Schweißstelle aufrechtzuerhalten. Dies kann das Risiko einer unebenen Schweißnaht, von Einbrandmängeln, übermäßigem Überlauf oder der Notwendigkeit von Nachbesserungen verringern.
Höhere Wiederholgenauigkeit
In der Serienfertigung erleichtert der Positionierer die Bearbeitung aufeinanderfolgender Werkstücke unter ähnlichen Bedingungen. Der Bediener kann die Einstellungen für Winkel, Befestigung und Drehzahl wiederholen, was zu einem stabileren Prozess beiträgt.
Bessere Ergonomie
Der Schweißer muss weder in einer Zwangshaltung arbeiten noch schwere Teile von Hand drehen. Geringere Ermüdung kann die Präzision der Bewegungen und den Arbeitskomfort über einen längeren Zeitraum verbessern.
Höhere Produktivität des Arbeitsplatzes
Weniger manuelles Umpositionieren des Werkstücks bedeutet kürzere Rüstzeiten und einen reibungsloseren Arbeitsablauf. Bei vielen Aufgaben reduziert der Positionierer die Anzahl der Pausen, die zum Ändern der Werkstückaufstellung erforderlich sind.
Wie wählt man einen Positionierer für den Arbeitsplatz aus?
Die Auswahl eines Positionierers sollte mit einer Analyse der konkreten Werkstücke und der Arbeitsweise beginnen. Es empfiehlt sich, eine Liste der am häufigsten geschweißten Werkstücke mit deren Gewicht, Durchmessern, Abmessungen, Befestigungsart und der erforderlichen Schweißposition zu erstellen.
- Bestimmen Sie das Gewicht des Werkstücks einschließlich der Halterung – berücksichtigen Sie dabei nicht nur das Werkstück selbst, sondern auch die Befestigungsvorrichtungen.
- Prüfen Sie die Lage des Schwerpunkts – bei asymmetrischen Werkstücken hat dies großen Einfluss auf die Sicherheit und die Belastung des Antriebs.
- Wählen Sie den Durchmesser des Tisches aus – der Tisch sollte eine sichere und wiederholgenaue Befestigung ermöglichen.
- Überprüfen Sie den Neigungsbereich – je vielfältiger die Werkstücke, desto wichtiger ist die Winkelverstellung.
- Überprüfen Sie die Drehzahl – sie sollte dem Durchmesser des Werkstücks und der erforderlichen Schweißnahtgeschwindigkeit entsprechen.
- Beurteilen Sie die Steuerung – für das manuelle Schweißen kann ein Fußpedal nützlich sein, für die Serienfertigung hingegen eine stufenlose und wiederholbare Regelung.
Schweißpositionierer – die wichtigsten Elemente im Überblick
| Komponente | Rolle im Betrieb des Positionierers | Worauf ist zu achten? |
|---|---|---|
| Arbeitstisch | Befestigt und dreht das Werkstück | Durchmesser, Befestigungsbohrungen, Kompatibilität mit Spannvorrichtungen |
| Antrieb | Sorgt für die Drehung und eine konstante Drehzahl | Drehzahlbereich, stufenlose Regelung, Betrieb unter Last |
| Neigungsverstellung | Stellt das Werkstück im richtigen Winkel ein | Einstellbereich und Positionsarretierung |
| Steuerung | Erleichtert die Prozesssteuerung | Bedienfeld, Fußpedal, Drehrichtung, Drehzahlregelung |
| Gehäuse | Gewährleistet Steifigkeit und Stabilität | Gewicht, Konstruktion, Beständigkeit gegen asymmetrische Belastungen |
Sicherheit beim Arbeiten mit dem Positionierer
Ein Positionierer erhöht die Sicherheit nur dann, wenn er richtig ausgewählt und bestimmungsgemäß verwendet wird. Das Werkstück muss stabil befestigt sein, und sein Gewicht sowie die Lage seines Schwerpunkts dürfen die Leistungsfähigkeit des Geräts nicht überschreiten.
- Überschreiten Sie nicht die zulässige Tragkraft des Positionierers;
- Berücksichtigen Sie das Gewicht der Halterung und der Befestigungsvorrichtungen;
- Überprüfen Sie die Befestigung des Werkstücks, bevor Sie die Drehbewegung starten;
- Stecken Sie während des Betriebs keine Hände in die Bewegungsbereiche;
- Sichern Sie die Schweißkabel gegen Einziehen oder Beschädigung;
- Beachten Sie die Arbeitsschutzvorschriften, tragen Sie persönliche Schutzausrüstung und führen Sie eine Risikobewertung des Arbeitsplatzes durch.
Zusammenfassung
Ein Schweißpositionierer dient dazu, das Werkstück stabil auszurichten, zu neigen und in eine für das Schweißen geeignete Position zu drehen. Er besteht in der Regel aus einem Arbeitstisch, einem Antrieb, einem Gehäuse, einem Neigungssystem, Befestigungselementen und einer Steuerung.
Ein gut ausgewählter Schweißpositionierer verbessert den Zugang zur Schweißnaht, erleichtert die Arbeit des Bedieners, erhöht die Wiederholgenauigkeit und trägt zu einer höheren Qualität der Verbindungen bei. Bei der Auswahl sollten nicht nur die Tragkraft, sondern auch der Schwerpunkt, die Art der Befestigung, der Schwenkbereich, die Drehzahl sowie die Sicherheitsanforderungen des Arbeitsplatzes berücksichtigt werden.
