Ein Schweißdrehtisch, auch Schweißrotator genannt, ermöglicht das kontrollierte Drehen von Rohren, Behältern, Hülsen und anderen zylindrischen Werkstücken. Er erleichtert das Führen der Schweißnaht in eine günstige Position, unterstützt die Wiederholbarkeit des Prozesses und reduziert die Notwendigkeit, schwere Bauteile manuell zu verschieben.
Bei der Auswahl zählt nicht nur die im Katalog angegebene Tragfähigkeit. Ebenso wichtig sind: der Durchmesser des Werkstücks, die Gewichtsverteilung, der Schwerpunkt, das Antriebsmoment, das Material der Rollen, die Drehstabilität bei niedriger Drehzahl sowie die Ergonomie der Steuerung.
Was ist ein Schweißdrehtisch?

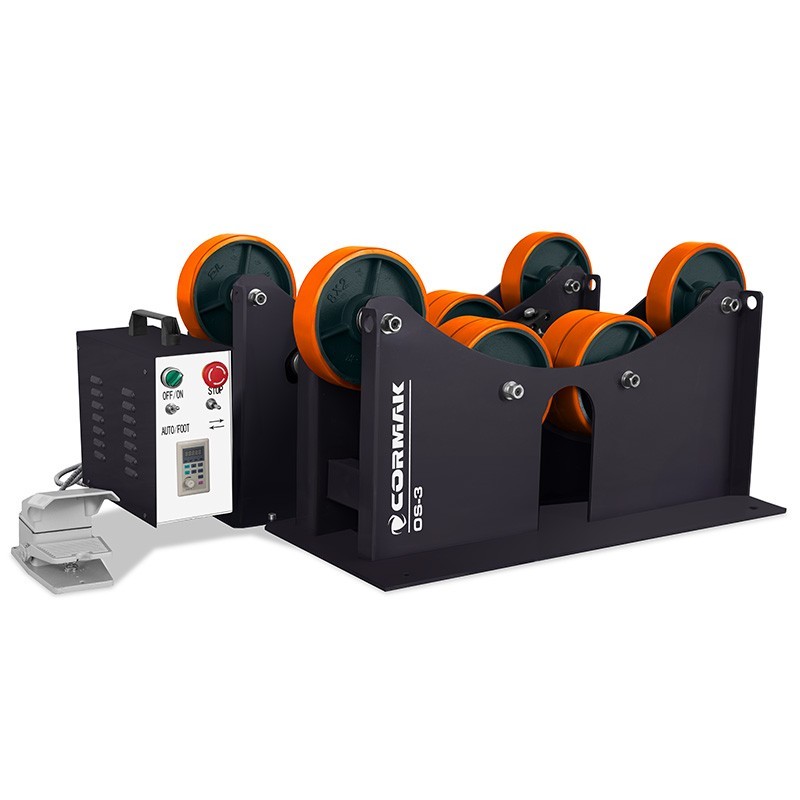

Ein Schweißdrehtisch ist eine Vorrichtung, bei der das Werkstück auf einer Reihe von Rollen aufliegt. Der Antriebsteil versetzt das Werkstück in eine Drehbewegung, während der passive Teil für zusätzlichen Halt sorgt. Dadurch kann der Schweißer eine Rundnaht aus einer stabileren Arbeitsposition heraus führen, anstatt das Werkstück wiederholt drehen oder anheben zu müssen.
Rotatoren finden Anwendung beim:
- beim Schweißen von Rohren, Stutzen und Hülsen;
- der Herstellung von Behältern, Mantelkonstruktionen und Wärmetauschern;
- Rundnähten in Stahlkonstruktionen;
- halbautomatischen und robotergestützten Arbeitsplätzen;
- Arbeiten für die Energie-, Prozess- und Maschinenbauindustrie.
Der Drehtisch ersetzt weder die ordnungsgemäße Vorbereitung des Werkstücks noch die Vorrichtung oder die Risikobewertung. Er soll während des Betriebs für eine stabile Abstützung und kontrollierte Bewegung sorgen.
Der Antrieb des Drehtellers – der Schlüssel zu Präzision und Effizienz
Der Antrieb sorgt für eine gleichmäßige Drehbewegung, die Aufrechterhaltung der Drehzahl sowie die Betriebsstabilität bei wechselnder Belastung. Er sollte nicht ausschließlich anhand der Motorleistung beurteilt werden. Wichtig sind auch das Übersetzungsverhältnis, das Drehmoment, die Regelung und der vorgesehene Arbeitszyklus.
Elektrischer Antrieb
Der Elektroantrieb ist bei den meisten industriellen Drehvorrichtungen Standard. Ein gut abgestimmter Motor mit Getriebe ermöglicht den Betrieb im erforderlichen Drehzahlbereich.
Frequenzumrichter
Der Frequenzumrichter sorgt für eine stufenlose Drehzahlregelung. Er ist besonders nützlich beim Schweißen, das eine langsame, gleichmäßige Bewegung erfordert, beispielsweise beim WIG-Schweißen, sowie dann, wenn ein Drehtisch Werkstücke mit unterschiedlichem Durchmesser und Gewicht bearbeitet.
Servoantrieb
Servoantriebe kommen in hochmodernen Arbeitsstationen zum Einsatz, in denen eine präzise Synchronisation mit einem Roboter oder anderen Geräten erforderlich ist. Sie erfordern eine ordnungsgemäße Integration der Steuerung und der Sicherheitsvorrichtungen der gesamten Arbeitszelle.
Die wichtigsten Antriebsparameter
- Drehzahlbereich – abgestimmt auf die Schweißtechnik und den Werkstückdurchmesser;
- Stabilität bei niedrigen Drehzahlen – wichtig für präzise Schweißnähte;
- Drehmoment – abgestimmt auf Masse, Durchmesser, Schwerpunkt und Bewegungswiderstände;
- Betriebszyklus – entsprechend der tatsächlichen Betriebszeit und den Herstellerangaben;
- Überlastschutz – hilfreich zum Schutz des Antriebssystems.
Es gibt keine universelle Leistungsreserve für jede Anwendung. Bei der Auswahl von Tragfähigkeit und Drehmoment sollte die tatsächliche Lastverteilung berücksichtigt werden, nicht nur das Gewicht des Werkstücks.
Drehvorrichtungsrollen – eine unterschätzte Grundlage für die Stabilität
Die Rollen sind für die Abstützung, Führung und Bewegungsübertragung auf das zu drehende Element verantwortlich. Ein ungeeignetes Rollenmaterial, ein zu geringer Abstand oder ein ungeeigneter Durchmesser können zu Schlupf, ungleichmäßiger Drehung und Oberflächenbeschädigungen führen.
Stahlrollen
Sie bewähren sich in Schwerlastanwendungen, bei denen Belastbarkeit und Verschleißfestigkeit entscheidend sind. Es muss jedoch geprüft werden, ob der Kontakt von Stahl mit dem Werkstück keine Spuren auf dessen Oberfläche hinterlässt.
Polyurethanrollen
Sie können das Risiko von Oberflächenmarkierungen verringern und sorgen für eine gute Haftung. Bei ihrer Auswahl müssen Temperatur, Tragfähigkeit, Schweißspritzer sowie die Betriebsumgebung berücksichtigt werden.
Gummierte Rollen
Sie stellen einen Kompromiss zwischen Haftung und Oberflächenschutz dar. Es empfiehlt sich, ihre Beständigkeit gegenüber Temperaturen, Ölen, Kühlmitteln und anderen am Arbeitsplatz vorkommenden Substanzen zu prüfen.
Was ist zu prüfen?
- die Einstellung des Abstands für verschiedene Rohr- und Behälterdurchmesser;
- die Tragfähigkeit des gesamten Rollensatzes sowie die tatsächliche Gewichtsverteilung;
- den Rollendurchmesser, der die Stabilität der Auflage beeinflusst;
- Haftung: Zu geringe Haftung führt zu Rutschen, während übermäßiger Widerstand den Antrieb belastet;
- den Zustand der Rollenoberflächen, da Verschmutzungen und Verschleiß die Laufruhe beeinträchtigen.
Bei lackierten, polierten oder rostfreien Bauteilen empfiehlt es sich, vor Produktionsbeginn einen Test an einem repräsentativen Bauteil durchzuführen.
Steuerung – Ergonomie und volle Kontrolle
Das Steuerungssystem beeinflusst die Arbeitserleichterung für den Bediener sowie die Möglichkeit einer präzisen Prozesssteuerung. Eine gute Steuerung sollte übersichtlich, leicht zugänglich und an die Arbeitsweise am Arbeitsplatz angepasst sein.
Grundlegende Funktionen
- stufenlose Geschwindigkeitsregelung;
- Start und Stopp;
- Drehrichtungsumkehr;
- übersichtliche Anzeige des Gerätestatus;
- für den jeweiligen Arbeitsplatz vorgesehene Sicherheitsfunktionen.
Fußsteuerung
Ein Fußpedal kann die Arbeit erleichtern, wenn der Schweißer gleichzeitig den Schweißbrenner führt und das Werkstück kontrolliert. Seine Anordnung sollte ergonomisch sein und vor unbeabsichtigtem Auslösen geschützt sein.
Zyklusprogrammierung
In der Serienfertigung sind Einstellungsspeicher, die Programmierung von Zyklen oder die Kommunikation mit anderen Geräten nützlich. Sie erhöhen die Wiederholgenauigkeit, vorausgesetzt, das Programm wird vor Arbeitsbeginn korrekt eingestellt und überprüft.
Ergonomie
Das Bedienfeld sollte unnötige Bewegungen des Bedieners vermeiden, gut ablesbar und vor Spritzern sowie mechanischen Beschädigungen geschützt sein.
Schweißdrehtisch und Produktionsautomatisierung
In der Serienfertigung kann der Drehtisch mit einem Schweißroboter, einer Schweißstromquelle, einem Drahtvorschub, einem Positionierer oder einer SPS-Steuerung zusammenarbeiten. Eine solche Integration unterstützt reproduzierbare Drehparameter und die Synchronisation der Werkstückbewegung mit dem Schweißvorgang.
Die Automatisierung kann dabei helfen,
- der Aufrechterhaltung einer wiederholbaren Drehgeschwindigkeit und -richtung;
- der Ausführung programmierter Zyklen;
- der Synchronisation mit dem Schweißprozess;
- der besseren Nutzung der Arbeitszeit des Bedieners;
- die Qualitätsstabilität bei wiederkehrenden Werkstücken zu gewährleisten.
Dies ersetzt jedoch nicht die Notwendigkeit einer ordnungsgemäßen Vorbereitung des Werkstücks, der Kontrolle der Parameter, der Inspektionen und der Einhaltung der Sicherheitsvorschriften.
Wie wählt man den richtigen Drehtisch für sein Unternehmen aus?
Schritt 1: Bestimmen Sie die Parameter des Werkstücks
Berücksichtigen Sie das minimale und maximale Gewicht, den Durchmesser, die Länge, die Form, den Schwerpunkt sowie die Art der Oberfläche. Prüfen Sie bei unregelmäßigen Werkstücken, ob die Abstützung auf den Rollen ausreichend ist.
Schritt 2: Wählen Sie die Tragfähigkeit aus
Vergleichen Sie die Werkstückparameter mit den Herstellerangaben und berücksichtigen Sie dabei die tatsächliche Lastverteilung. Bei langen oder schweren Behältern sind möglicherweise mehrere Rollensätze oder ein aktives und passives Antriebssystem erforderlich.
Schritt 3: Wählen Sie das Material der Rollen
Passen Sie das Material an die Belastung, den Durchmesser, die erforderliche Haftkraft sowie die Anfälligkeit der Oberfläche für Beschädigungen an. Prüfen Sie außerdem den Einstellbereich für den Achsabstand.
Schritt 4: Überprüfen Sie den Antrieb
Überprüfen Sie das Drehmoment, den Drehzahlbereich, die Laufruhe bei niedrigen Drehzahlen, den Arbeitszyklus, die Stromversorgung sowie die Verfügbarkeit des Kundendienstes. Stellen Sie bei geplanter Automatisierung sicher, dass die Steuerung die erforderliche Integration ermöglicht.
Schritt 5: Bewerten Sie die Steuerung und die Sicherheit
Stellen Sie fest, ob eine manuelle Steuerung ausreicht oder ob ein Fußpedal, ein Einstellungsspeicher, eine externe Steuerung oder eine Synchronisation mit einem Roboter erforderlich ist. Berücksichtigen Sie den Schutz beweglicher Teile und die Regeln für den sicheren Betrieb.
Die wichtigsten Elemente eines Drehgestells – ein Vergleich
| Komponente | Worauf wirkt sich das aus | Was ist vor dem Kauf zu prüfen |
|---|---|---|
| Antrieb | Laufruhe, Drehmoment und Drehstabilität | Drehzahlbereich, Drehmoment, Arbeitszyklus, Frequenzumrichter oder Servo |
| Rollen | Abstützung, Haftkraft und Oberflächenschutz | Material, Durchmesser, Achsabstand, Tragfähigkeit und Oberflächenbeschaffenheit |
| Steuerung | Ergonomie, Genauigkeit und Arbeitssicherheit | Geschwindigkeitsregelung, Fahrtrichtung, Fußpedal, Programme und Integration |
| Konstruktion | Stabilität des Arbeitsplatzes | Fundament, Werkstückaufspannung, Wartungszugang und Schutzvorrichtungen |
Die häufigsten Fehler beim Kauf eines Drehtischs
- Auswahl des Geräts ausschließlich anhand der im Katalog angegebenen Tragfähigkeit;
- Nichtberücksichtigung von Durchmesser, Länge und Schwerpunkt des Werkstücks;
- keine Analyse des Rollenmaterials und der Betriebsbedingungen;
- Fehlen einer stufenlosen Drehzahlregelung bei Prozessen, die eine gleichmäßige Bewegung erfordern;
- Unterschätzung der Anforderungen im Zusammenhang mit Serienfertigung und Automatisierung;
- Fehlen eines Wartungsplans sowie des Zugangs zu Verschleißteilen;
- das Fehlen von Sicherheitsvorkehrungen und Vorschriften für den sicheren Betrieb des Arbeitsplatzes.
FAQ – Häufig gestellte Fragen
Ist ein Schweißdrehtisch notwendig?
Nicht bei jedem Verfahren, aber beim Schweißen zylindrischer Werkstücke kann er die Aufrechterhaltung einer bequemen Position, einer konstanten Geschwindigkeit und einer reproduzierbaren Nahtführung erheblich erleichtern.
Welche Tragfähigkeit sollte gewählt werden?
Bei der Auswahl sollten Gewicht, Durchmesser, Länge, Schwerpunkt und Lastverteilung berücksichtigt werden. Am besten stützt man sich dabei auf die Herstellerangaben und eine Analyse der konkreten Anwendung.
Lohnt es sich, in Automatisierung zu investieren?
Die Automatisierung ist besonders bei wiederkehrenden Serien und integrierten Arbeitsplätzen sinnvoll. Ihre Sinnhaftigkeit hängt vom Produktionsumfang, der Anzahl der Werkstückvarianten und der geforderten Qualität ab.
Welche Rollen sind am besten geeignet?
Es gibt keine Einheitslösung. Stahlrollen bewähren sich bei schweren Anwendungen, während Polyurethan- oder gummierte Rollen dort von Vorteil sein können, wo der Oberflächenschutz wichtig ist. Die endgültige Wahl hängt von der Belastung, der Temperatur, der Haftfähigkeit und dem Werkstückmaterial ab.
Zusammenfassung
Bei einem Schweißdrehtisch sind drei Bereiche von entscheidender Bedeutung: der Antrieb, der eine gleichmäßige und stabile Drehbewegung gewährleistet, die Rollen, die für die sichere Abstützung des Werkstücks sorgen, sowie die Steuerung, die dem Bediener eine effektive Kontrolle über den Prozess ermöglicht.
Die beste Wahl ergibt sich aus der Analyse der konkreten Werkstücke, der Schweißtechnik, der geplanten Belastung und der Automatisierungsanforderungen. Ein richtig ausgewählter Drehvorrichtung kann die Schweißnahtqualität, die Ergonomie und die Wiederholbarkeit des Prozesses fördern, vorausgesetzt, er wird ordnungsgemäß implementiert und sicher betrieben.
