Ein Magnetabscheider für Kühlmittel ist ein Gerät, das in der Metallbearbeitung zum Abscheiden ferromagnetischer Partikel aus der Kühl- und Schmierflüssigkeit eingesetzt wird. Er trägt dazu bei, die Menge der im Kreislauf zirkulierenden Stahl- und Gusseisenspäne zu reduzieren, und fördert so die Prozessstabilität, die Sauberkeit des Systems sowie den Schutz ausgewählter Maschinenkomponenten.
Ein Magnetabscheider für Kühlmittel ist ein Gerät, das in der Metallbearbeitung zum Abscheiden ferromagnetischer Partikel aus der Kühl- und Schmierflüssigkeit eingesetzt wird. Er trägt dazu bei, die Menge an Stahl- und Gusseisenspänen im Kreislauf zu reduzieren, und unterstützt so die Prozessstabilität, die Sauberkeit des Systems sowie den Schutz ausgewählter Maschinenkomponenten.
Es handelt sich jedoch nicht um einen Universalfilter für alle Verunreinigungen. Der Magnetabscheider wirkt vor allem auf Partikel, die vom Magnetfeld angezogen werden. Bei Aluminium, Messing, Kunststoffen, nichtmetallischen Partikeln oder sehr feinen Verunreinigungen, die nicht magnetisch angezogen werden, ist häufig ein zusätzlicher Filterschritt erforderlich.
Inhaltsverzeichnis
- Was ist ein Magnetabscheider für Kühlmittel?
- Wie funktioniert ein Magnetabscheider?
- Welche Verunreinigungen werden entfernt?
- Aufbau des Geräts
- Die wichtigsten Vorteile
- Einsatz in der Metallbearbeitung
- Magnetabscheider im Vergleich zu anderen Filtermethoden
- Wie wählt man den richtigen Separator für das Kühlmittel aus?
- Betrieb und Wartung
- FAQ
Was ist ein Magnetabscheider für Kühlmittel?
Ein Magnetabscheider für Kühlmittel ist ein Bestandteil des Filtersystems für Prozessflüssigkeiten. Er nutzt Permanentmagnete oder Elektromagnete, um ferromagnetische Partikel aus dem durchfließenden Kühlmittel abzuscheiden. Meist handelt es sich dabei um Stahl- und Gusseisenspäne sowie feinen Schlamm, der bei der Bearbeitung oder beim Schleifen entsteht.
Das Gerät kann als eigenständiges Modul oder als erste Stufe einer komplexeren Filteranlage betrieben werden. In einem solchen System entfernt der Magnetabscheider magnetische Verunreinigungen vor Feinfiltern, Papierfiltern, Vliesfiltern, Hydrozyklonen oder anderen, auf den Prozess abgestimmten Technologien.
Die Lösung kommt vor allem in CNC-Werkzeugmaschinen, Drehmaschinen, Fräsmaschinen, Schleifmaschinen und Bearbeitungslinien zum Einsatz, in denen ferromagnetische Werkstoffe bearbeitet werden.
Wie funktioniert ein Magnetabscheider für Kühlmittel?
Die Funktionsweise basiert auf einem Magnetfeld. Das verunreinigte Kühlmittel fließt durch den Wirkungsbereich des Magneten, wobei ferromagnetische Partikel an die Arbeitsfläche des Separators angezogen werden. Die gereinigte Flüssigkeit gelangt anschließend in einen Behälter, in eine weitere Filterstufe oder direkt zurück in den Maschinenkreislauf.
Der Prozess Schritt für Schritt
- Das verunreinigte Kühlmittel fließt in das Filtersystem ein.
- Die Flüssigkeit fließt durch den Magnetfeldbereich.
- Späne und ferromagnetischer Schlamm werden von der Magnetfläche aufgefangen.
- Eine bewegliche Trommel, Walze, ein Förderband oder ein anderer Mechanismus befördert die gesammelten Verunreinigungen in den Auswurfbereich.
- Ein Abstreifer befördert den Schlamm in einen Behälter oder ein Abfallsammelsystem.
- Das gereinigte Kühlmittel wird in den weiteren Kreislauf zurückgeführt.
Bei vielen Lösungen erfolgt der Prozess kontinuierlich. Die Konstruktion des Geräts hängt jedoch vom Hersteller, der erforderlichen Durchflussleistung, der Art des Kühlmittels und der Partikelgröße ab. Beliebt sind unter anderem Abscheider mit rotierender Magnettrommel, doch dies ist nicht die einzige auf dem Markt verfügbare Variante.
Welche Verunreinigungen entfernt ein Magnetabscheider?
Ein Magnetabscheider dient dazu, Verunreinigungen mit magnetischen Eigenschaften abzuscheiden. Er eignet sich am besten für die Bearbeitung von Werkstoffen wie Stahl und Gusseisen.
Typische magnetische Verunreinigungen
- Stahlspäne;
- Gusseisenpartikel;
- ferromagnetischer Schlamm und Staub, der beim Schleifen entsteht;
- feine Metallpartikel, die vom eingesetzten Magnetsystem angezogen werden.
Was kann ein Magnetabscheider nicht effektiv entfernen?
- Aluminiumspäne, Messing und die meisten Nichteisenmetalle;
- Kunststoffe, Gummi und Fasern;
- Fremdöl, Bakterien und chemische Verunreinigungen im Kühlmittel;
- alle sehr feinen Partikel, sofern diese keine entsprechenden magnetischen Eigenschaften aufweisen.
Daher empfiehlt es sich bei der Bearbeitung von Aluminium oder Mischwerkstoffen, ein mehrstufiges System in Betracht zu ziehen. Der Magnetabscheider kann dann zusammen mit einem mechanischen Filter, einem Papierfilter, einem Hydrozyklon, einer Zentrifuge oder einer anderen Lösung eingesetzt werden, die auf den gewünschten Reinheitsgrad der Flüssigkeit abgestimmt ist.
Aufbau einer Anlage zur magnetischen Reinigung von Kühlmittel

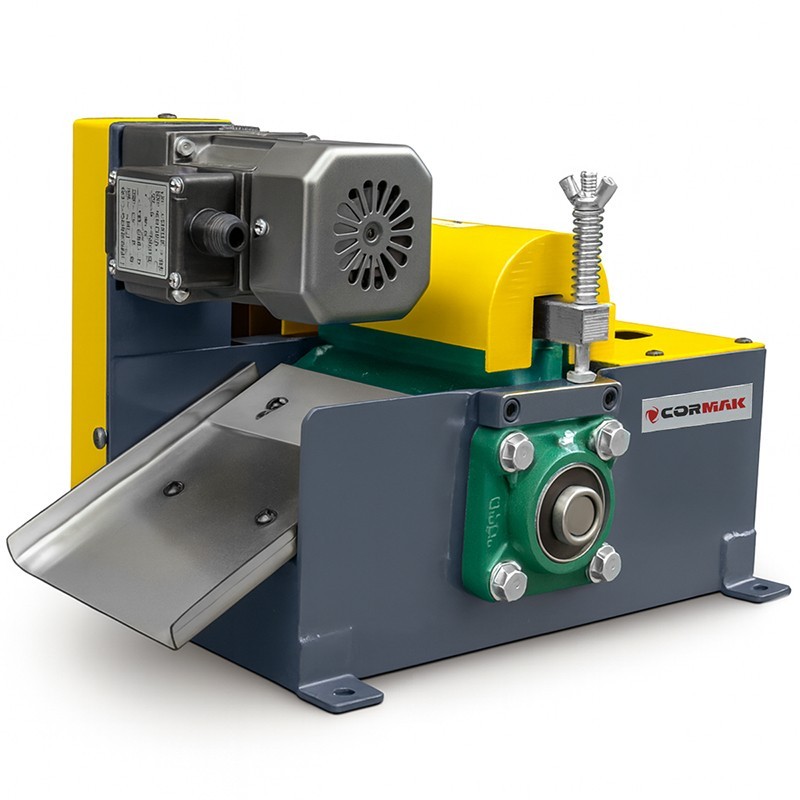

Ein typischer Magnetabscheider besteht aus mehreren Komponenten, die für den Flüssigkeitsdurchfluss, das Auffangen von Partikeln und die automatische Ableitung von Verunreinigungen zuständig sind.
- Magnetsystem – Trommel, Walze, Platte oder ein anderes Element, das ein Magnetfeld erzeugt;
- Gehäuse und Durchflusskanäle – leiten das Kühlmittel durch die Trennzone;
- Antrieb – dreht bei automatischen Ausführungen die Trommel oder bewegt das Element, das den Schlamm abtransportiert;
- Abstreifer – entfernt die angesammelten Verunreinigungen mechanisch;
- Ablauf für die gereinigte Flüssigkeit – leitet das Kühlmittel zur nächsten Stufe oder in einen Behälter;
- Schlammbehälter – sammelt die abgeschiedenen Späne und den Schlamm.
Bei der Auswahl der Bauweise sollten die Viskosität der Flüssigkeit, die Temperatur, der Durchfluss, die Schadstoffkonzentration, die Art des zu bearbeitenden Materials sowie die erforderliche Reinheitsklasse des Kühlmittels berücksichtigt werden.
Die wichtigsten Vorteile der magnetischen Kühlmittelreinigung
Stabilere Bearbeitungsbedingungen
Die Reduzierung der im System zirkulierenden Späne kann dazu beitragen, vorhersehbarere Betriebsbedingungen aufrechtzuerhalten. Dies ist besonders wichtig bei Schleif- und Präzisionsbearbeitungsprozessen, bei denen Verunreinigungen die Oberflächenqualität und die Haltbarkeit des Kühlmittels beeinträchtigen können.
Schutz ausgewählter Komponenten
Die Entfernung ferromagnetischer Partikel verringert die Belastung von Pumpe, Ventilen, Düsen und anderen Komponenten des Kühlmittelkreislaufs. Sie macht Wartungen zwar nicht überflüssig, kann aber das Risiko eines übermäßigen Verschleißes durch abrasive Verunreinigungen verringern.
Weniger Filtermaterial
Der Magnetabscheider verwendet keine herkömmlichen Papier- oder Vliesfilterelemente zum Auffangen magnetischer Partikel. Das bedeutet jedoch nicht, dass keine Wartung erforderlich ist: Das Gerät muss regelmäßig überprüft, gereinigt, von Ablagerungen befreit und gemäß der Anleitung gewartet werden.
Unterstützung des Kühlmittelmanagements
Eine effektive Filtration kann die Nutzungsdauer des Kühlmittels verlängern und die Häufigkeit der Tankreinigung verringern. Der tatsächliche Effekt hängt vom gesamten Kühlmittelmanagement ab, einschließlich der Kontrolle der Konzentration, der Wasserqualität, des Vorhandenseins von Fremdöl und mikrobiologischer Aktivitäten.
Einsatz von Magnetabscheidern in der Industrie
Magnetabscheider für Kühlmittel sind besonders nützlich in Prozessen, bei denen feine Partikel aus Eisen, Stahl und Gusseisen entstehen.
- CNC-Bearbeitung von Stahl und Gusseisen;
- Drehen und Fräsen ferromagnetischer Bauteile;
- Flachschleifen, Walzen- und Werkzeugschleifen;
- Honen und Endbearbeitung;
- Serienfertigung mit hohem Anteil an feinem Metallschlamm;
- zentrale Kühlmittelanlagen für den Betrieb mehrerer Maschinen.
Magnetabscheider im Vergleich zu anderen Methoden der Kühlmittelfiltration
| Verfahren | Entfernt am besten | Stärken | Einschränkungen |
|---|---|---|---|
| Magnetabscheider | Ferromagnetische Partikel | Dauerbetrieb, keine herkömmlichen Filtermedien | Eingeschränkte Wirksamkeit bei Aluminium, Messing und nichtmagnetischen Verunreinigungen |
| Papier- oder Vliesfilter | Verschiedene Feststoffpartikel, auch nichtmagnetische | Möglichkeit einer feineren Filtration je nach Filtermedium | Verbraucht Filtermaterial und erfordert dessen Austausch |
| Hydrozyklon | Partikel mit entsprechender Masse und Dichte | Betrieb ohne Filterpatronen, geeignet für bestimmte Prozesse | Die Wirksamkeit hängt von den Durchflussparametern und der Art der Verunreinigungen ab |
| Zentrifuge | Feine Partikel und ein Teil der Verunreinigungen, je nach Konfiguration | Kann eine hohe Reinheit der Flüssigkeit gewährleisten | Höhere Komplexität, Investitionskosten und Wartungsaufwand |
In vielen Betrieben liefert eine Kombination mehrerer Technologien die besten Ergebnisse. Ein Magnetabscheider kann die Feinfiltration entlasten, während in einer zweiten Stufe nichtmagnetische Partikel und sehr feine Fraktionen abgeschieden werden können.
Wie wählt man einen Magnetabscheider für Kühlmittel aus?
Die Auswahl sollte auf einer Prozessanalyse basieren und nicht nur auf den Abmessungen der Maschine. Vor der Auswahl sollten folgende Faktoren bestimmt werden:
- Durchflussleistung – die Menge an Kühlmittel, die in einem bestimmten Zeitraum durch das System fließt;
- Art des zu bearbeitenden Materials – Anteil von Stahl und Gusseisen im Verhältnis zu Aluminium oder Nichteisenmetallen;
- Art der Verunreinigungen – Späne, Staub, Schlamm, feine Schleifpartikel;
- Art der Flüssigkeit – Wasseremulsion, Bearbeitungsöl oder ein anderes vom Hersteller des Separators zugelassenes Medium;
- erforderliche Reinheit des Kühlmittels – abhängig vom Prozess und der erwarteten Oberflächenqualität;
- Aufstellungsort – an einer einzelnen Werkzeugmaschine, an einem Zentraltank oder in einer separaten Filteranlage;
- Wartungszugang – Möglichkeit zur sicheren Entnahme des Schlamms und zur Wartung.
Es empfiehlt sich außerdem zu prüfen, ob der Abscheider mit der vorhandenen Pumpe, dem Behälter, dem Kühlsystem und den geplanten nachfolgenden Filterstufen kompatibel ist.
Betrieb und Wartung
Damit das System effektiv arbeitet, ist eine regelmäßige Wartung gemäß den Empfehlungen des Herstellers erforderlich. Selbst eine Lösung ohne Filtermedien muss überprüft werden.
- Entfernen Sie regelmäßig den angesammelten Schlamm aus dem Behälter;
- Überprüfen Sie den Zustand des Abstreifers, des Antriebs und der Arbeitsflächen;
- Überprüfen Sie die Durchgängigkeit der Strömungskanäle und Leitungen;
- überwachen Sie die Qualität des Kühlmittels, die Emulsionskonzentration und den Gehalt an nichtmagnetischen Verunreinigungen;
- Reinigen Sie den Behälter und die Anlage gemäß dem Wartungsplan;
- Beachten Sie die beim Umgang mit Kühlmittel und Metallabfällen erforderlichen Schutzmaßnahmen.
FAQ – Häufig gestellte Fragen
Funktioniert der Magnetabscheider bei der Bearbeitung von Aluminium?
Er entfernt typische Aluminiumspäne nicht effektiv, da Aluminium kein ferromagnetisches Material ist. In diesem Fall ist in der Regel eine mechanische Filtration, ein Hydrozyklon, eine Zentrifuge oder ein anderes auf den Prozess abgestimmtes System erforderlich.
Ersetzt ein Magnetabscheider jeden Kühlmittelfilter?
Nein. Er ist wirksam bei magnetischen Partikeln, ersetzt jedoch nicht die Filtration von nichtmagnetischen Verunreinigungen, Fremdöl oder bei mikrobiologischen Problemen. In vielen Systemen bildet er die erste Filtrationsstufe.
Benötigt das Gerät Verbrauchsmaterialien?
Ein typischer Magnetabscheider verwendet keine Einweg-Filterpatronen zum Auffangen magnetischer Späne. Er erfordert jedoch Bedienung, regelmäßige Wartung und Überprüfung der mechanischen Komponenten.
Wo sollte der Abscheider am besten installiert werden?
Er kann an einer einzelnen Maschine oder in einem zentralen Kühlmittelsystem betrieben werden. Der optimale Standort richtet sich nach dem Flüssigkeitsdurchfluss, dem verfügbaren Platz, der Art der Schlammabführung und den Prozessanforderungen.
Zusammenfassung
Ein Magnetabscheider für Kühlmittel ist ein wirksames Mittel zur Entfernung ferromagnetischer Partikel aus der Prozessflüssigkeit. Er trägt dazu bei, die Menge an Stahl- und Gusseisenspänen im Kreislauf zu reduzieren, schützt das Kühlsystem und kann die Bearbeitungsbedingungen verbessern.
Die besten Ergebnisse werden erzielt, wenn der Abscheider auf die Art des Materials, den Durchfluss, die Art der Verunreinigungen und die erforderliche Reinheit des Kühlmittels abgestimmt ist. Bei der Bearbeitung nichtmagnetischer Werkstoffe oder bei hohen Qualitätsanforderungen empfiehlt es sich, ihn mit weiteren Filtrationsstufen zu kombinieren.
